Le treillis d’échafaudage grimpant est un élément clé du système d’échafaudage grimpant attaché. Ce système est un type moderne d'échafaudage érigé à l'extérieur d'un bâtiment et fixé à la structure elle-même ; il utilise ses propres équipements et mécanismes de levage pour monter ou descendre étage par étage. Contrairement aux échafaudages traditionnels, qui doivent être érigés du sol au toit, les échafaudages grimpants nécessitent une hauteur de seulement 4 à 5 étages et montent de manière synchrone avec la structure principale, transformant ainsi efficacement les travaux suspendus à haute altitude en travaux effectués dans la sécurité de la structure d'échafaudage.

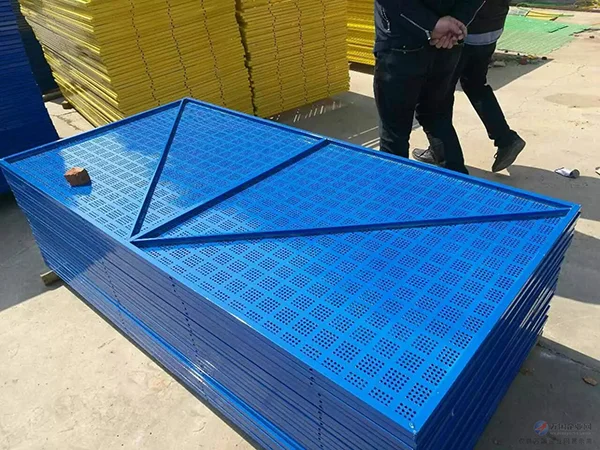

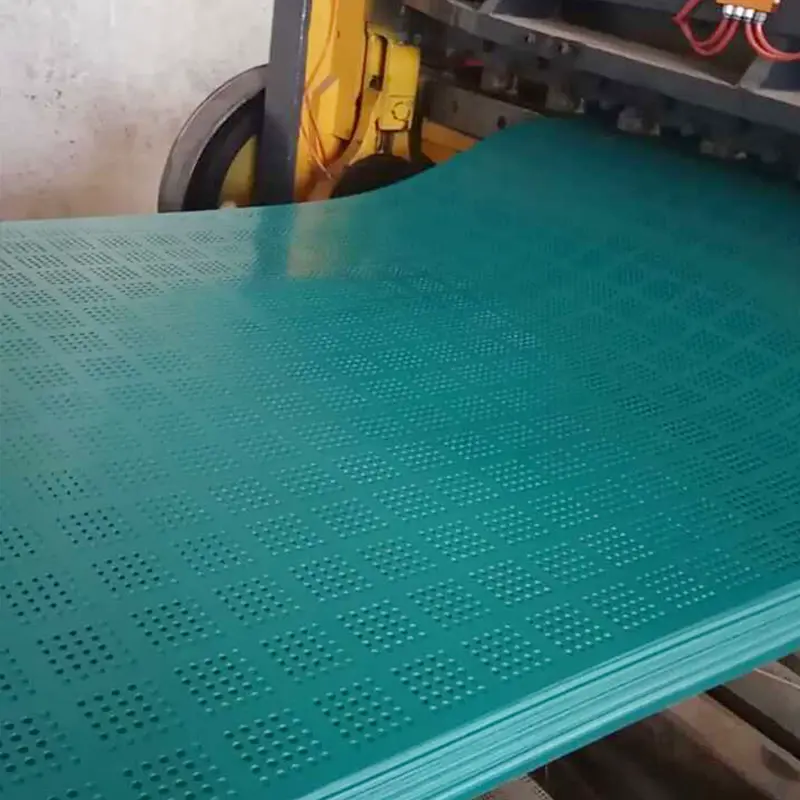

Les panneaux grillagés utilisent de l'acier galvanisé ou des tôles d'acier à faible teneur en carbone comme matériau de base. Après avoir été poinçonnés et formés, ils sont soudés à un cadre en tube carré galvanisé, configuré selon un motif « semi-étoile » ou « pleine étoile » (contreventement diagonal), et finis avec un revêtement en poudre électrostatique, généralement en bleu ciel, bleu foncé ou jaune-vert. Cette conception de maille entièrement en acier remplace les filets à mailles fines traditionnels tissés en corde, surmontant des problèmes tels que la rupture facile, la mauvaise résistance au feu et le vieillissement rapide, améliorant ainsi considérablement les normes de sécurité et de gestion du site.
Limite du produit :SENBO fournit les panneaux de protection en treillis (maille d'échafaudage grimpant) en tant que composant des systèmes d'échafaudage grimpant attachés. Nous ne fournissons pas le système d’échafaudage grimpant complet, sauf indication contraire dans un devis séparé. Veuillez contacter notre équipe d’ingénierie pour connaître les exigences d’intégration du système.

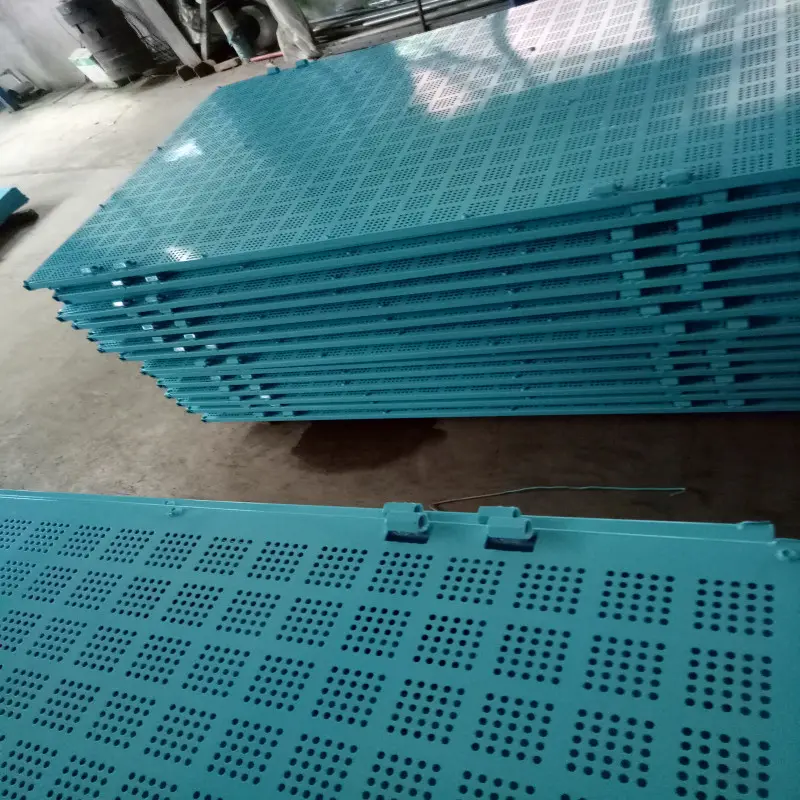

Les filets de sécurité traditionnels à mailles fines sont sujets au vieillissement et aux dommages, ce qui rend difficile la fourniture d'une protection antichute stable et fiable pour le personnel de construction. Le treillis d'échafaudage d'escalade présente une structure soudée combinant des panneaux perforés entièrement en acier avec un cadre en tube carré, offrant une grande rigidité et une forte résistance aux chocs.
Les spécifications d'approvisionnement d'une entreprise de construction basée à Shijiazhuang exigent que les panneaux grillagés pèsent 6 kg et utilisent un soudage en biseau double face à pleine pénétration avec une protection contre le gaz CO2. La hauteur du cordon de soudure doit être 1,2 fois l'épaisseur du matériau de base et aucune déformation n'est autorisée après le soudage. Les applications sur le terrain démontrent que le remplacement des filets à mailles fines standard par des treillis d'échafaudage d'escalade améliore considérablement la résistance au feu et à la pénétration, contribuant ainsi à réduire le risque de chute d'objets et fournissant une enceinte de protection rigide lorsqu'elle est correctement conçue, installée et entretenue.
Le principal avantage du treillis d’échafaudage grimpant réside dans sa capacité à être élevé et abaissé à plusieurs reprises, éliminant ainsi le besoin de démontage et de montage constants. Contrairement aux échafaudages traditionnels qui doivent être construits à partir de zéro, les échafaudages grimpants nécessitent une hauteur d’installation initiale d’environ 4 à 5 étages seulement. Par rapport aux échafaudages pleine hauteur conventionnels dans les mêmes conditions de projet, cette approche réduit la consommation d'acier d'environ 70 % et réduit les déchets de matériaux de construction de 30 %.
Les données du projet provenant d'un développement résidentiel de 28 étages indiquent que le cycle d'installation a été réduit de 7 jours à 4 jours et que les panneaux grillagés n'ont nécessité aucun remplacement pendant toute la période de construction, évitant ainsi des achats répétés. Les économies réelles varient en fonction de la hauteur du bâtiment, des cycles d'escalade, de la réutilisation des panneaux, des taux de main-d'œuvre et de la configuration du projet. Pour les bâtiments de plus de 15 étages, les avantages économiques deviennent de plus en plus prononcés, avec des économies potentielles globales de 30 à 60 % par bâtiment sur la base de calculs spécifiques au projet.

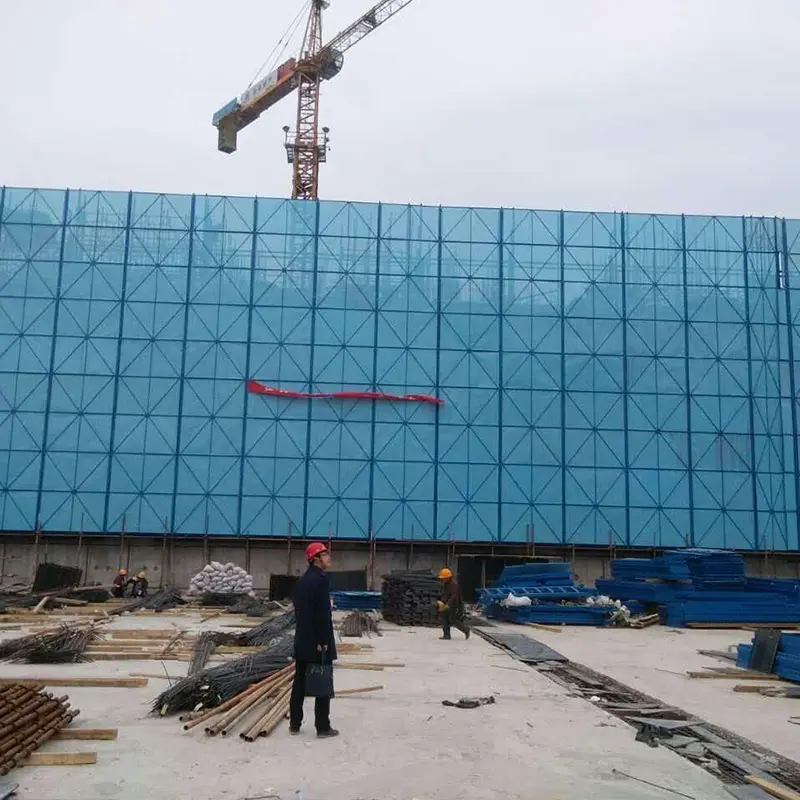

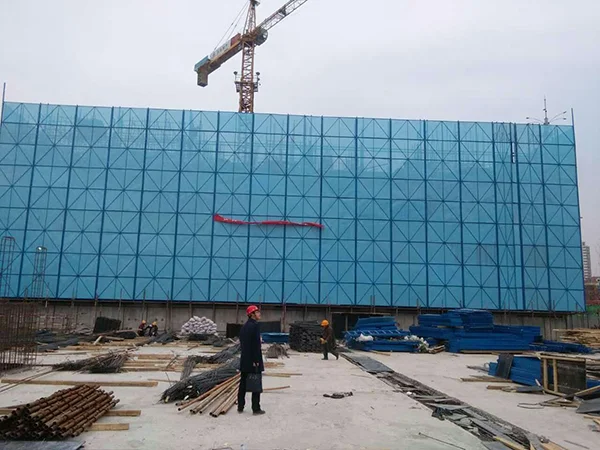

Le treillis d'échafaudage grimpant permet une construction entièrement fermée, minimisant efficacement la propagation du bruit et de la poussière vers l'extérieur lors des opérations en hauteur. Les données du site du projet « Yanquan Huafu » montrent que le treillis enduit de poudre bleu ciel se fond harmonieusement dans l'horizon urbain, créant une apparence soignée et esthétique qui rehausse l'image globale du chantier de construction.
De plus, étant donné que le treillis est assemblé et démonté à des niveaux inférieurs, les travailleurs n'ont pas besoin d'effectuer des tâches de démontage en hauteur, réduisant ainsi davantage les risques pour la sécurité.
Tous les paramètres répertoriés ci-dessous sont basés sur la production standard d'usine. La personnalisation est disponible pour répondre aux exigences spécifiques du projet.
| Indicateur de performance | Paramètre/Spécification | Description |
|---|---|---|
| Matériau de base | Tôle d'acier galvanisée / Tôle d'acier à faible teneur en carbone | Surface électrostatique avec revêtement en poudre ; résistant à la corrosion et résistant aux couleurs |
| Épaisseur standard | 0,5 mm – 0,8 mm (post-revêtement) | |
| Tubes de cadre | Tube carré galvanisé de 20 × 20 mm ; épaisseur de paroi ≥0,7–1,0 mm | Configuration « demi-étoile » ou « pleine étoile » (entretoise diagonale) |
| Taille de panneau standard | 1,0 × 2,0 m, 1,2 × 1,8 m, 1,5 × 1,8 m | Personnalisable |
| Spécifications du maillage | Trous ronds ; diamètre 5 à 10 mm ; pas 10-15 mm | Taux de perforation de préférence ≥40% |
| Poids par panneau | ≈6 kg (pour une taille de 1,0 × 2,0 m) | |
| Connecteurs | Tuyau en acier galvanisé Φ48 × 300 mm ; épaisseur de paroi ≥1,2 mm | Relie les panneaux au cadre de support |
| Performance au feu | Construction entièrement en acier | Substrat incombustible ; résistance au feu nettement supérieure à celle des filets traditionnels à mailles fines. Certificats matériaux disponibles sur demande. |
| Hauteur de bâtiment applicable | Généralement 15 étages ou plus | Les avantages économiques augmentent avec la hauteur du bâtiment et les cycles d'escalade |
1. Installation unique, escalade avec la structure.Nécessite une configuration pour seulement 4 à 5 étages ; monte étage par étage avec la structure principale ; élimine les démontages et remontages répétés, ce qui permet d'économiser considérablement du temps et de la main d'œuvre.
2. protection entièrement en acier, sûre et fiable.Remplace les filets à mailles fines facilement endommagés ou dégradés ; offre une résistance au feu, aux chocs et à la pénétration considérablement améliorée ; aide à réduire les risques de chutes de hauteur et les risques d’incendie lorsqu’il est correctement installé et entretenu.
3. Économies de coûts et avantages significatifs.Par rapport aux échafaudages pleine hauteur conventionnels, réduit la consommation d'acier d'environ 70 % et les consommables de construction de 30 % ; Les économies globales varient selon le projet mais peuvent atteindre 30 à 60 % pour les immeubles de grande hauteur.
4. Construction civilisée, écologique et esthétique.La protection entièrement fermée minimise efficacement la dispersion du bruit et de la poussière ; la surface thermolaquée est soignée et attrayante, mettant en valeur l'image du chantier.
5. Contrôle intelligent et synchronisation précise (en option).Un système de contrôle intelligent en option surveille l'état de charge de chaque point de levage en temps réel. Il dispose d'alarmes automatiques et de fonctions d'arrêt en cas de surcharge ou de perte de charge, garantissant un levage sûr et synchronisé de la structure de l'échafaudage.
1.Protection de sécurité externe lors de la construction structurelle principale d'immeubles résidentiels à murs de cisaillement de grande hauteur et de complexes commerciaux, généralement de 15 étages ou plus.
2.Immeubles de grande hauteur avec des profils extérieurs uniformes ; adapté aux formes complexes, notamment les murs de contreventement coulés sur place, les structures à ossature, les balcons incurvés et les dalles en porte-à-faux.
3.Projets de construction en centres urbains avec des exigences strictes en matière d'échéanciers et de normes de sécurité/propreté des chantiers.
4.Projets nécessitant des travaux de finition des murs extérieurs en même temps que la construction de la structure principale.
Êtes-vous à la recherche d’une solution d’échafaudage externe sûre, rentable et efficace pour un projet de grande hauteur ? Le treillis d'échafaudage d'escalade remplace le filet traditionnel à mailles fines par une barrière de protection rigide entièrement en acier. Il ne nécessite qu'une seule installation et s'élève avec les étages du bâtiment, un système éprouvé en termes de sécurité et de rentabilité dans de nombreux développements résidentiels et commerciaux de grande hauteur. En tant que composant essentiel des systèmes d'échafaudages grimpants attachés, il rend les travaux extérieurs de grande hauteur plus sûrs et plus faciles à gérer, offrant des cycles d'installation plus courts, des économies de matériaux significatives et une utilisation continue sans avoir besoin de remplacement pendant la construction. Choisissez le treillis d'échafaudage d'escalade pour créer une ligne de sécurité visible pour votre projet.
Les panneaux sont connectés à l'aide de connecteurs de tuyaux en acier galvanisé de Φ48 × 300 mm avec une épaisseur de paroi d'au moins 1,2 mm. Ces connecteurs fixent le panneau grillagé au cadre de support du système d'échafaudage grimpant, assurant une connexion sûre et stable.
Pour la plupart des applications de grande hauteur, une épaisseur de panneau de 0,5 à 0,8 mm (post-revêtement) est standard. Des panneaux plus minces peuvent convenir à des charges plus faibles, tandis que des panneaux plus épais offrent une rigidité supplémentaire dans les zones soumises à de fortes charges de vent ou lorsque la résistance aux chocs est critique.
Oui. Nous proposons des tailles de panneaux, des modèles de trous, des configurations de cadre et des options de couleurs personnalisés pour répondre aux exigences spécifiques du système d'échafaudage d'escalade. Veuillez fournir les dessins et les spécifications de votre système, et notre équipe d'ingénieurs recommandera la conception de panneau appropriée.
Le poids du panneau est principalement influencé par les dimensions du panneau, l'épaisseur de la tôle d'acier, l'épaisseur de la paroi du tube du cadre, le motif de perforation et la taille globale. Notre panneau standard de 1,0 × 2,0 m pèse environ 6 kg. Les dimensions personnalisées et les matériaux plus épais augmenteront le poids en conséquence.
Le revêtement en poudre électrostatique offre une finition uniforme et résistante aux intempéries qui résiste au farinage, à la décoloration et à la corrosion. Avec une préparation de surface et une épaisseur de revêtement appropriées, les panneaux conservent leur apparence et leur intégrité structurelle pendant de nombreuses années, même dans des environnements côtiers ou industriels.
Oui, nous pouvons fournir des échantillons de panels pour évaluation. Nous proposons également des certificats de matériaux, des spécifications de procédures de soudage et des rapports d'essais de charge sur demande pour répondre aux exigences de votre projet.
