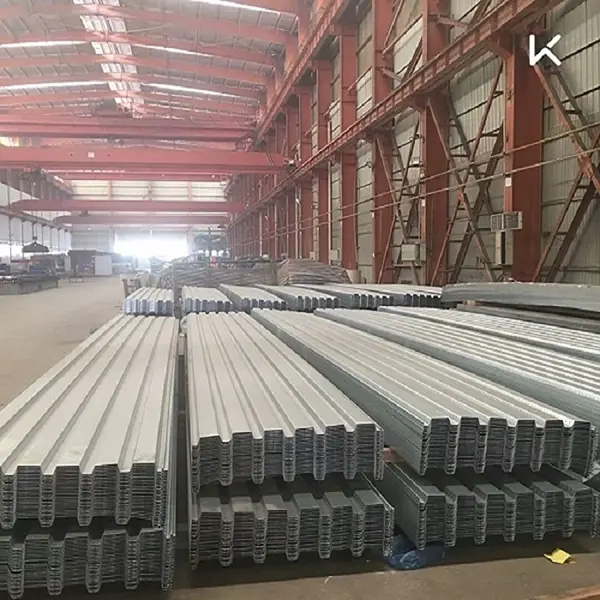

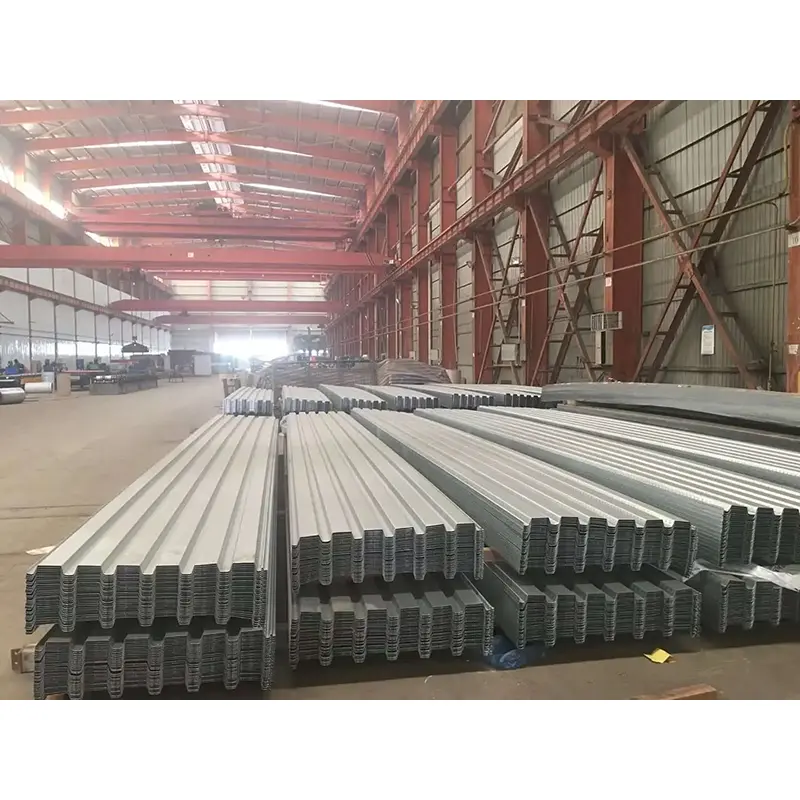

Le platelage de plancher est un panneau en acier formé à froid utilisé comme coffrage permanent pendant la construction et comme renfort de traction dans la dalle composite pendant le service.Matériaux de construction SENBOfournit des systèmes de plancher en treillis ouverts, fermés, rentrants et à barres d'armature pour les projets de structure en acier, ainsi que les systèmes connexesTôles d'acier profiléesetSystèmes d'accessoires pour matériaux de constructionpour les assemblages de plancher complets.
Quatre principaux types de produits sont disponibles, chacun ayant un comportement structurel distinct :

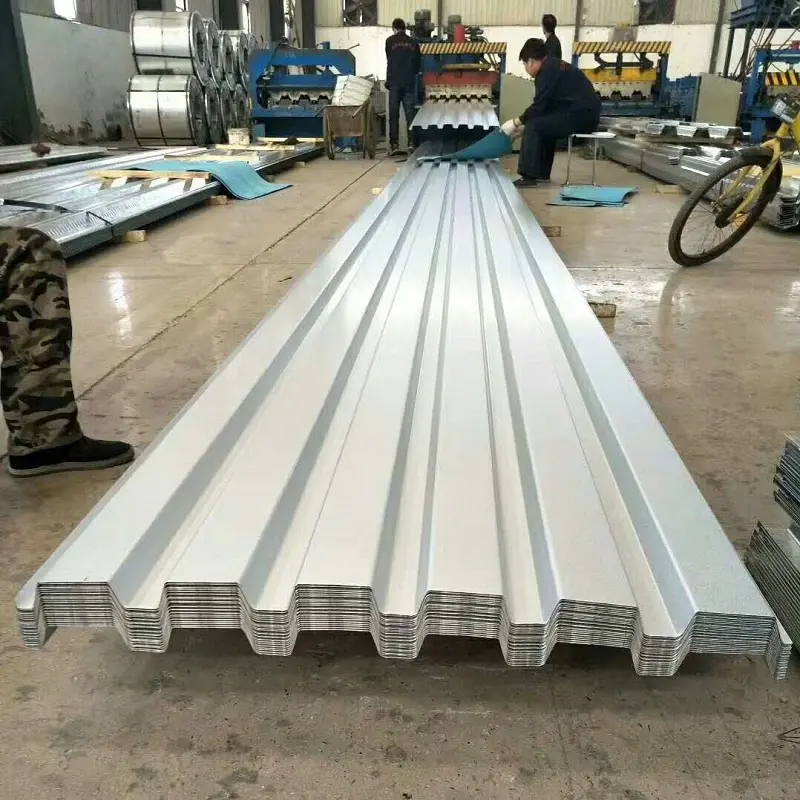

Pont à plancher ouvert :Présente un profil ondulé en forme de C ou similaire avec des nervures visibles. Les modèles représentatifs incluent YXB76-305-915, YXB51-305-915 et YXB75-200-600. Le tablier ouvert offre une installation rapide et un coût inférieur, mais il fonctionne principalement comme coffrage permanent plutôt que comme élément entièrement composite. Il est généralement spécifié pour les bâtiments industriels légers et les entrepôts ayant des exigences de charge modérées.
Plancher rentrant :Utilise un profil d'ouverture rétréci pour améliorer les performances au feu et à la corrosion. Le modèle courant est YXB51-200-600. Par rapport aux tabliers ouverts, les profils rentrants offrent une rigidité de dalle plus élevée et une consommation de béton réduite, ce qui représente une amélioration partielle du comportement du composite.

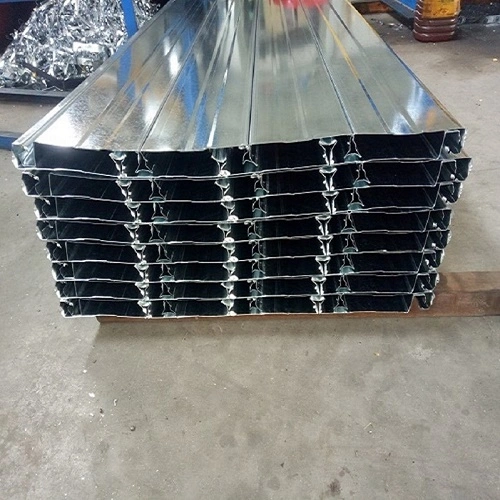

Plancher fermé :Incorpore des nervures de cisaillement sur la surface du panneau, permettant une action composite complète entre l'acier et le béton. Le dessous est plat et visuellement propre. Les modèles grand public incluent YXB65-185-555, YXB66-240-720 et YXB65-170-510. Le tablier fermé supporte des portées non étayées de 3,0 à 4,5 m, offre une meilleure résistance au feu et est couramment utilisé dans les bâtiments en acier de grande hauteur.

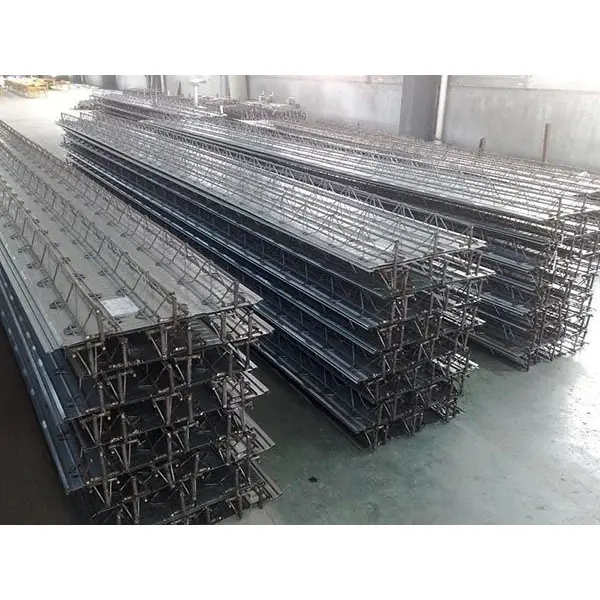

Plancher en treillis à barres d'armature :Combine des barres d'acier HRB400 formées en ferme avec une tôle de base galvanisée reliée par soudage par résistance. Les hauteurs des fermes varient de 70 mm à 150 mm et la tôle de base a une épaisseur de 0,5 mm avec un revêtement de zinc double face d'au moins 120 g/m². La fixation des barres d'armature sur site est réduite de 60 à 70 %, les portées non étayées peuvent atteindre 5 m et une dalle de 100 mm atteint environ 1,68 heure de résistance au feu.
| Paramètre | Gamme / Options | Remarques |
|---|---|---|
| Matériel | Acier galvanisé Q235, Q345, DX51D+Z | Limite d'élasticité 235 à 550 MPa disponible |
| Épaisseur de la feuille | 0,6 à 1,5 mm | 0,8 à 1,2 mm le plus courant |
| Hauteur des côtes | 20-130 mm | Dépend du type de profil |
| Largeur efficace | 404-1 025 mm | Dépend du type de profil |
| Revêtement de zinc | 60-275 g/m² (double face) | Norme ≥120 g/m² ; plus élevé pour les environnements côtiers |
| Norme applicable | GB/T12755-2008 | Tôles d'acier profilées pour le bâtiment |
Modèles courants par type :
Type ouvert :YXB76-305-915, YXB51-305-915, YXB75-200-600, YXB50-250-750, YXB35-125-750, YXB51-342-1025
Type fermé :YXB65-185-555, YXB66-240-720, YXB65-170-510, YXB46-200-600, YXB40-185-740
Type de ferme de barres d'armature :TD1-70 à TD5-150, hauteur de ferme 70-150 mm
Le choix du type de plancher dépend de plusieurs facteurs spécifiques au projet :
Portée et charge :Les projets légers et de courte portée peuvent utiliser un pont ouvert. Les grandes portées et les charges lourdes bénéficient d'un tablier fermé ou d'un tablier en treillis à barres d'armature. Le pont fermé gère des portées non étayées de 3,0 à 4,5 m, tandis que le pont en treillis d'armature l'étend jusqu'à 5 m dans des conditions définies.
Exigences en matière d'incendie :Le pont fermé et le pont en treillis d'armature offrent de meilleures performances au feu que le pont ouvert. Certaines configurations de pont fermé ont passé avec succès les tests de résistance au feu et peuvent être utilisées sans produit ignifuge pulvérisé lorsque la conception de la dalle composite est conforme au code applicable. Le classement au feu dépend de l’épaisseur de la dalle et de l’enrobage du béton, et non du seul tablier.
Séquence de construction :La terrasse ouverte est légère et rapide à installer, ce qui la rend adaptée aux grandes surfaces au sol. Le tablier en treillis de barres d'armature réduit les travaux de renforcement sur site mais nécessite un délai de préfabrication en usine.
Environnement corrosif :Les applications intérieures utilisent généralement un revêtement de zinc d'au moins 120 g/m². Les environnements côtiers ou chimiquement agressifs peuvent nécessiter des poids de zinc plus élevés ou une protection alternative. La couche de zinc protège principalement l’acier pendant la construction ; après la mise en place du béton, l'enrobage en béton offre une protection contre la corrosion à long terme.
Inspection des panneaux :Avant l'installation, vérifiez que l'écart de planéité du panneau est inférieur à 3 mm et qu'aucune distorsion ou dommage significatif au revêtement n'est présent. L’épaisseur du revêtement de zinc et la qualité des soudures doivent être vérifiées sur les matériaux entrants.
Aménagement et fixation :Marquez les lignes médianes sur les poutres en acier avant la pose des panneaux, avec un écart contrôlé à moins de 3 mm. Le chevauchement longitudinal entre les feuilles adjacentes doit être d'au moins 50 mm, fixé par pointage. L'espacement des soudures des goujons à travers le pont ne dépasse généralement pas 300 mm, la pénétration de la soudure étant vérifiée conformément aux exigences de conception.
Coulage du béton :Maintenir l'affaissement à 120 ± 20 mm. Évitez tout contact direct entre le vibrateur et la surface du pont pour éviter d'endommager le revêtement et la déformation du panneau. Vérifiez que les supports temporaires sont correctement positionnés avant de couler, en particulier pour les installations non étayées où la portée et l'épaisseur de la feuille doivent correspondre à la conception.
Dessins d'implantation :Préparez des dessins d'implantation détaillés avant l'installation, indiquant la direction des panneaux, les emplacements de chevauchement, les ouvertures et la position des montants. Les zones irrégulières doivent être planifiées à l'avance pour éviter des coupes incontrôlées qui pourraient affecter les performances structurelles.
1.Systèmes de plancher pour structures en acier de grande et très grande hauteur, où les tabliers fermés et les tabliers en treillis à barres d'armature sont couramment spécifiés.
2.Installations industrielles et entrepôts logistiques, où le pont ouvert offre une solution rentable pour les mezzanines et les plates-formes légères.
3.Bâtiments publics tels que les terminaux d'aéroport, les stades et les centres d'exposition nécessitant des planchers de longue portée.
4.Installations électriques et projets énergétiques nécessitant une résistance au feu et une capacité de charge améliorées.
Dans certaines enveloppes de bâtiments à charpente d'acier, les systèmes de planchers sont coordonnés avecPanneaux sandwich en laine de rochepour l'isolation des murs et des toitures, formant une enceinte structurelle et thermique intégrée. Notre équipe d’ingénierie peut vous aider à détailler l’interface entre ces produits.
Le tablier ouvert agit principalement comme coffrage permanent et ne contribue pas de manière significative à l'action composite. Le tablier fermé utilise des nervures de cisaillement pour se lier au béton, permettant ainsi à l'acier et au béton de travailler ensemble sous charge. Le tablier en treillis de barres d'armature utilise une ferme en acier soudée qui fonctionne de manière similaire au renforcement de dalle classique, la tôle de base servant uniquement de coffrage.
La portée non étayée dépend du profil du pont, de l'épaisseur de la tôle, de l'épaisseur de la dalle de béton et de la charge de construction. Le pont fermé supporte généralement 3,0 à 4,5 m sans étaiement temporaire, et le pont en treillis de barres d'armature peut atteindre 5 m. Les tableaux de portées du fabricant doivent être utilisés conjointement avec les contrôles de flèche spécifiques au projet.
Pour les applications intérieures standard, un revêtement de zinc double face d'au moins 120 g/m² est typique. Les environnements côtiers ou corrosifs peuvent nécessiter des poids de revêtement plus élevés. Le revêtement de zinc protège l'acier pendant la phase de construction ; une protection contre la corrosion à long terme est assurée par l'enrobage en béton après la mise en place.
Pas toujours. Le tablier fermé et le tablier en treillis à barres d'armature peuvent être installés sans étaiement lorsque la portée et l'épaisseur des tôles se situent dans les limites du fabricant. Le pont ouvert nécessite souvent un étaiement ou des portées réduites. Les calculs de flèche et la vérification des charges de construction doivent être effectués avant de sélectionner une option sans étaiement.
Oui. L'épaisseur de la feuille, la largeur effective et la longueur peuvent être ajustées selon les exigences du projet. Les profils et ouvertures personnalisés doivent être confirmés lors de l’étape de dessin d’implantation afin d’éviter des découpes secondaires sur site qui pourraient compromettre les performances structurelles.
