Les tôles d'acier profilées sont des panneaux formés à froid produits par laminage de bandes d'acier revêtues ou plaquées en sections transversales en forme de vague.SMatériaux de construction ENBOfournit ces tôles pour les applications sur les toits, les murs et les sols des bâtiments à structure métallique, en mettant l'accent sur la précision dimensionnelle, les performances du revêtement et la durée de vie à long terme.
Le substrat de base est sélectionné en fonction de l'environnement d'application et de la durabilité requise. Les options courantes incluent l'acier galvanisé à chaud, l'acier revêtu d'un alliage aluminium-zinc, l'acier coloré, l'acier inoxydable et l'alliage d'aluminium. Pour la plupart des applications architecturales, l’acier galvanisé ou recouvert d’aluminium-zinc offre le meilleur équilibre entre coût et résistance à la corrosion. L'épaisseur de la feuille varie généralement de 0,25 mm à 2,3 mm, la plage de 0,4 mm à 1,6 mm étant la plus courante dans la construction de bâtiments.
Le système de revêtement détermine dans quelle mesure la tôle résiste à la corrosion atmosphérique et conserve son aspect dans le temps. Plusieurs types de revêtements sont disponibles :
Revêtement galvanisé à chaud :Les poids du revêtement de zinc vont de Z100 à Z450. Les revêtements plus lourds offrent une durée de vie plus longue dans les environnements corrosifs. Z275 est une spécification courante pour les applications générales du bâtiment.
Revêtement en alliage aluminium-zinc :AZ150 est la spécification standard pour les toitures. Le revêtement contient environ 55 % d'aluminium, 43,5 % de zinc et 1,5 % de silicium, offrant une résistance à la corrosion trois à cinq fois supérieure à celle d'un revêtement de zinc comparable. Cela le rend adapté aux environnements côtiers et industriels.

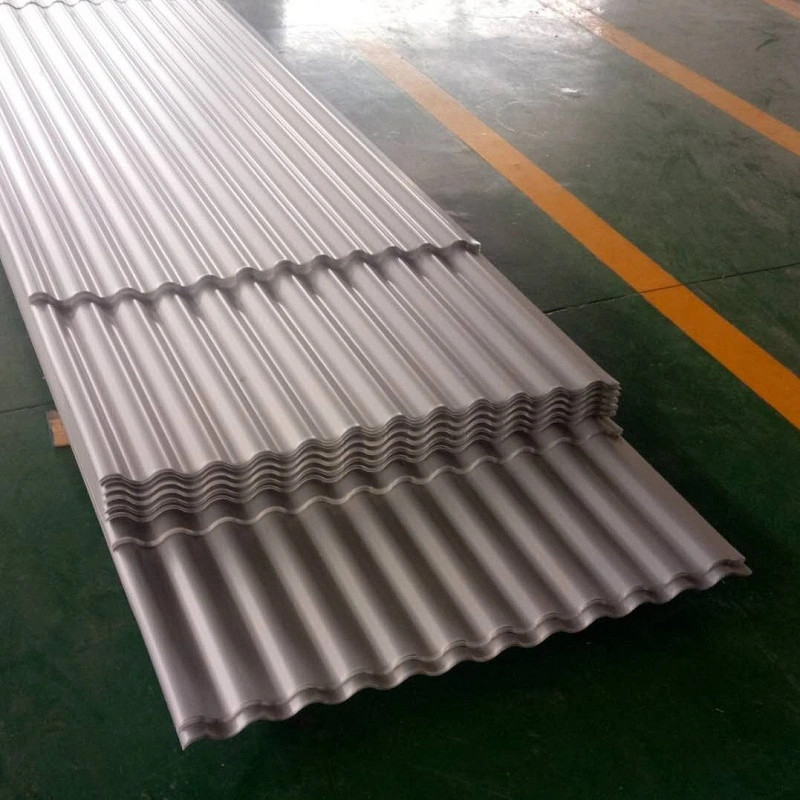

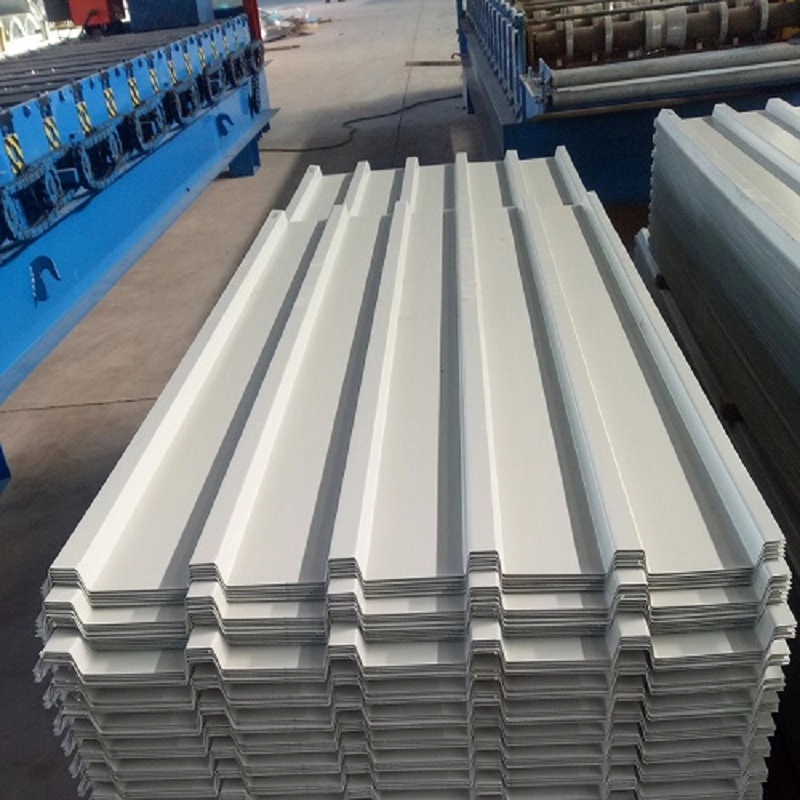

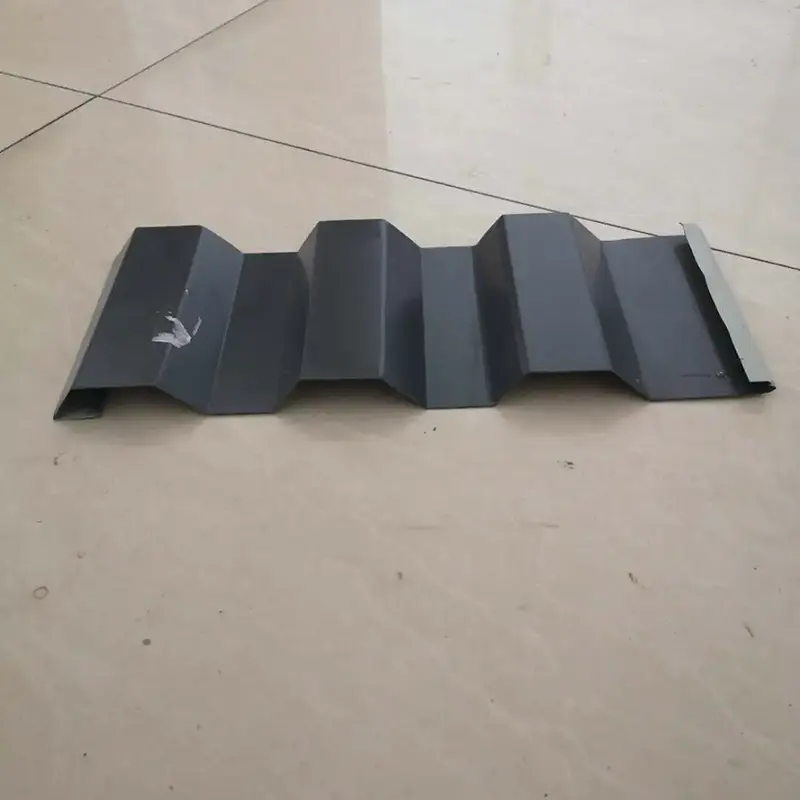

Revêtements de couleur :Des revêtements en polyester (PE), en polyester haute durabilité (HDP) et en fluorure de polyvinylidène (PVDF) sont appliqués sur le revêtement métallique à des fins esthétiques et de protection supplémentaire. Le PVDF offre la meilleure résistance aux UV et la meilleure rétention de couleur parmi les trois.
Les tôles d'acier profilées sont regroupées par hauteur de vague, ce qui affecte directement la rigidité à la flexion et la capacité de propagation :
Feuilles à faibles vagues (hauteur des vagues inférieure à 30 mm) :Ces panneaux ont une moindre rigidité en flexion et sont principalement utilisés comme revêtement mural. Ils sont légers et économiques pour les applications verticales où les exigences de portée sont modérées.
Feuilles à ondes moyennes (hauteur d'onde 30 à 70 mm) :Ceux-ci offrent un équilibre entre rigidité et efficacité des matériaux, ce qui les rend adaptés aux applications sur toiture et sur murs. De nombreuses toitures de bâtiments industriels utilisent des profilés à ondes moyennes.
Feuilles à hautes vagues (hauteur de vagues 70 mm et plus) :Ceux-ci offrent la plus grande rigidité à la flexion et sont spécifiés pour les systèmes de toiture ayant des portées plus longues ou des exigences de charge plus élevées. Ils sont couramment utilisés dans les bâtiments publics de grande portée.
Le système de désignation des panneaux utilise le format YX[hauteur des vagues]-[espacement des vagues]-[largeur de couverture effective]. Par exemple, YX15-380-760 indique une hauteur de vague de 15 mm, un espacement des vagues de 380 mm et une largeur de couverture effective de 760 mm. L'épaisseur de la tôle est spécifiée séparément.
| Paramètre | Gamme / Options | Remarques |
|---|---|---|
| Substrat de base | Acier galvanisé à chaud, acier revêtu d'un alliage Al-Zn, acier coloré, acier inoxydable, alliage d'aluminium | Sélectionné par environnement et application |
| Épaisseur de la feuille | 0,25 à 2,3 mm | 0,4 à 1,6 mm commun pour le bâtiment |
| Hauteur des vagues | 10 à 200 mm | Types d'ondes faibles, moyennes et élevées |
| Largeur de la feuille de base | 600-1 270 mm | Cela dépend du profil |
| Revêtement de zinc | Z100, Z150, Z275, Z450 | Galvanisé à chaud |
| Revêtement Al-Zn | AZ100, AZ150, AZ200 | Revêtement en alliage aluminium-zinc |
| Limite d'élasticité | 235 à 550 MPa | Dépend de la qualité du substrat |
| Norme applicable | GB/T12755-2008 | Tôles d'acier profilées pour le bâtiment |
Modèles de panneaux courants par application :

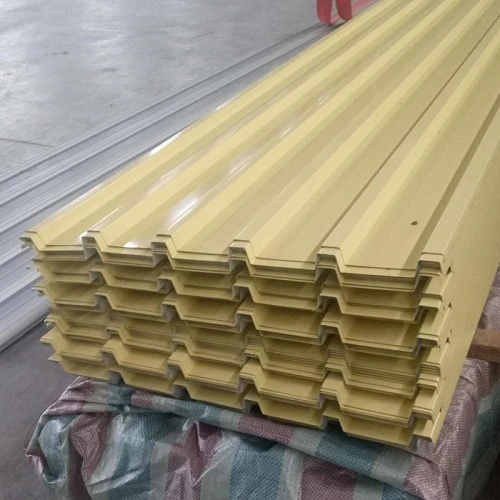

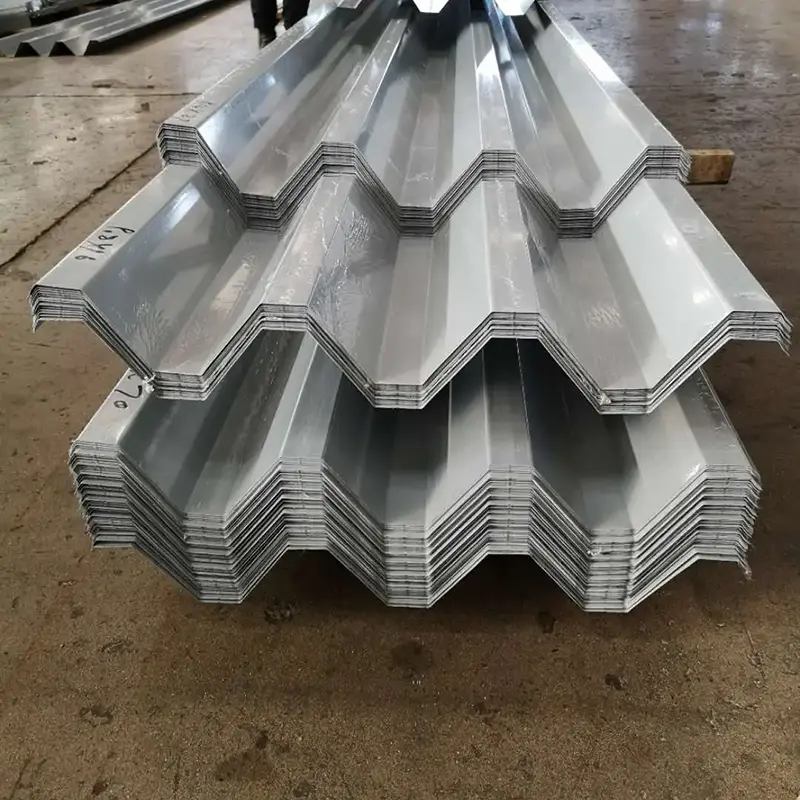

Panneaux de toit :YX51-380-760, YX75-200-600, YX76-380-760, YX130-300-600
Panneaux muraux :YX10-100-840, YX25-205-820, YX28-205-820, YX38-333-1000
Profils de platelage de sol :YX75-200-600, YX76-344-688, YX76-305-915, YX65-185-555 (type fermé)
Les performances structurelles d'une tôle d'acier profilée dépendent de sa hauteur de vague, de son épaisseur et de la qualité de son substrat. Des profils d'ondes plus élevés offrent un plus grand moment d'inertie et peuvent s'étendre davantage entre les supports. Pour les applications sur toiture, l’épaisseur minimale recommandée de la tôle est de 0,6 mm. Les panneaux muraux doivent avoir une épaisseur d'au moins 0,5 mm et les profilés de plancher utilisés dans les dalles composites doivent avoir une épaisseur minimale de 0,8 mm.
Lorsque l'épaisseur de la tôle dépasse 1,2 mm, le formage devient plus difficile et le soudage des goujons à travers le pont peut ne pas pénétrer de manière fiable à la fois dans la tôle et dans la poutre de support. Pour cette raison, l’épaisseur pratique des tôles est généralement limitée à 1,5 mm ou moins pour les panneaux profilés.
Les tôles profilées peuvent contribuer à la stabilité latérale globale d'un bâtiment en acier grâce à l'action du diaphragme. Cela nécessite une fixation appropriée le long de tous les bords de la feuille et sur les supports intermédiaires. Le modèle de fixation doit être spécifié sur les dessins du projet.
Pour les applications sur toiture :Sélectionnez un profil avec une hauteur de vague et une épaisseur de tôle suffisantes pour la portée et les charges de conception requises. Le substrat recouvert d'aluminium-zinc (AZ150) est recommandé pour les environnements côtiers et industriels. Tous les recouvrements d'extrémité et latéraux doivent être scellés en fonction de la pente du toit et de l'intensité des précipitations locales.
Pour les applications murales :Les profils de basses vagues sont généralement adéquats. La couleur et la finition des panneaux doivent être choisies pour correspondre à l’esthétique globale du bâtiment. Pour les bâtiments situés dans des zones très venteuses, vérifiez le modèle de fixation auprès du fabricant de panneaux.
Pour le platelage de sol :Utilisez un profil spécialement conçu pour la construction de dalles composites. L'épaisseur minimale de la tôle est de 0,8 mm. Confirmez que le profil est compatible avec le diamètre du goujon de cisaillement et la procédure de soudage spécifiés.
Lors de l'installation :Manipulez les feuilles avec précaution pour éviter d’endommager et de déformer le revêtement. Utilisez un équipement de levage qui répartit la charge uniformément. Les bords coupés doivent être protégés pour empêcher l’initiation de la corrosion. Retirez les copeaux de métal de la surface du panneau après la découpe et le perçage.
Les tôles d'acier profilées sont fréquemment installées avecPanneaux sandwich en laine de rochedans les systèmes d’enveloppe du bâtiment. Les tôles profilées simple peau peuvent servir de revêtement intérieur d'un assemblage sandwich, tandis que le panneau isolé assure la barrière thermique. Dans les systèmes de plancher,Platelage de solles profilés fonctionnent avec des armatures et du béton pour former des dalles composites. Le soutienSystèmes d'accessoires pour matériaux de construction, y compris les pannes, les fixations, les solins et les produits d'étanchéité, doivent être sélectionnés pour correspondre au profil du panneau et aux conditions du projet. Notre équipe d’ingénierie peut fournir des dessins d’implantation coordonnés pour ces systèmes combinés.
1.Toits et murs d’installations industrielles où une enveloppe légère et économique est requise.
2.Revêtement d'entrepôts et d'installations logistiques, utilisant des profilés à ondes moyennes pour les murs et les toitures.
3.Bâtiments publics tels que les terminaux d'aéroport, les gares ferroviaires et les sites sportifs, pour lesquels des profils de toiture à longue portée sont spécifiés.
4.Bâtiments à structure métallique où la tôle profilée contribue à la stabilité latérale globale de la charpente.
5.Systèmes de plancher dans des bâtiments à ossature d'acier, utilisant des platelages profilés comme coffrage perdu pour les dalles composites.
Pour les panneaux muraux, l'épaisseur minimale est de 0,5 mm. Les panneaux de toiture doivent avoir une épaisseur d'au moins 0,6 mm. Les profilés de plancher utilisés dans les dalles composites nécessitent une épaisseur minimale de 0,8 mm. Ces valeurs s'appliquent aux substrats en acier standard et peuvent devoir être augmentées pour les applications à charge élevée ou à longue portée.
Le revêtement en alliage aluminium-zinc (AZ150) offre une résistance à la corrosion trois à cinq fois supérieure à celle d'un revêtement de zinc comparable. Le composant en aluminium forme une couche barrière stable, tandis que le composant en zinc offre une protection sacrificielle au niveau des bords coupés. Pour les environnements côtiers ou industriels, l’acier à revêtement AZ est généralement recommandé. Pour les applications intérieures standards, l’acier galvanisé convient.
Une épaisseur de tôle supérieure à 1,2 mm devient difficile à transformer en profils complexes. De plus, le soudage des goujons traversant le pont peut ne pas pénétrer de manière fiable dans des feuilles d'une épaisseur supérieure à 1,2 mm lorsqu'il est utilisé dans des systèmes de plancher composites. Pour la plupart des applications de tôles profilées, la limite supérieure pratique est de 1,5 mm.
Oui. Lorsqu'elles sont correctement fixées sur tous les bords et sur les supports intermédiaires, les tôles profilées peuvent transférer les forces de cisaillement dans le plan et contribuer à la stabilité du bâtiment. Le modèle de fixation doit être conçu à cet effet, avec un espacement des fixations et une distance entre les bords adéquats. Confirmez la capacité du diaphragme avec l'ingénieur en structure.
Toutes les coupes sur le terrain exposent le substrat en acier et doivent être protégées avec un revêtement de retouche ou une peinture riche en zinc. Retirez immédiatement les copeaux de métal et les copeaux de perçage, car ils peuvent rouiller et tacher la surface du panneau. Pour l'acier revêtu d'aluminium-zinc, les bords coupés exposés bénéficient toujours de la protection sacrificielle du revêtement environnant, mais un traitement de retouche est toujours recommandé.
