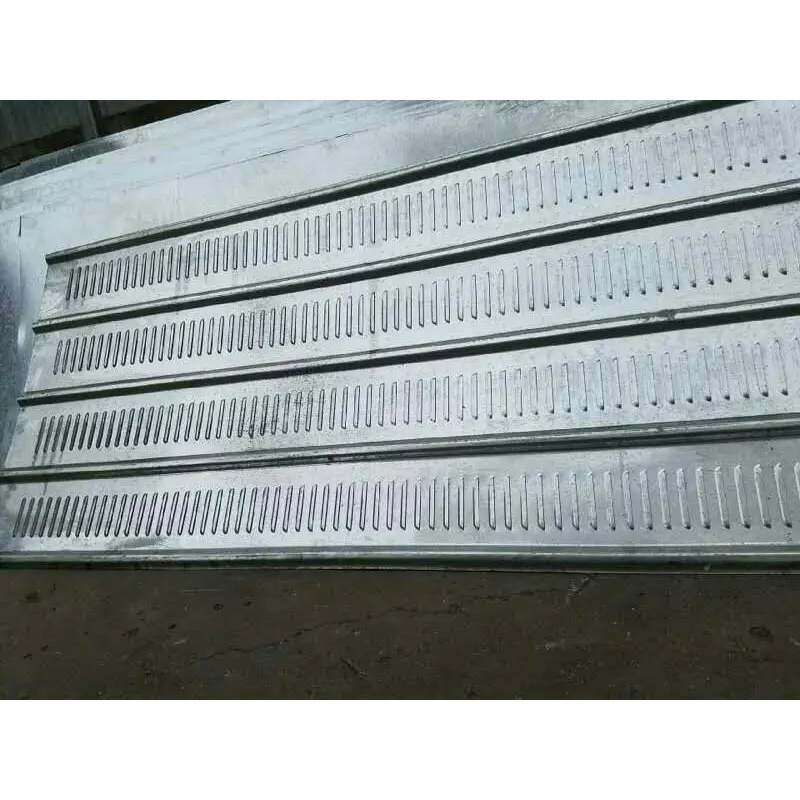

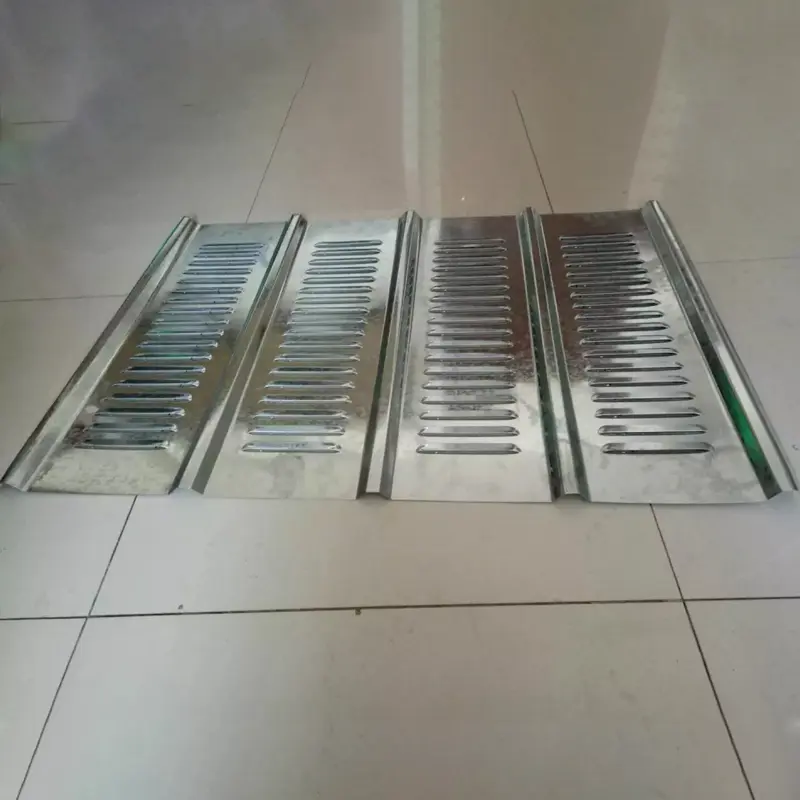

Les tôles perforées à persiennes sont des panneaux architecturaux fonctionnels créés en traitant des tôles à l'aide d'un équipement d'estampage de précision à grande vitesse pour former une structure d'ouvertures inclinées en forme de persiennes. Contrairement aux panneaux perforés standard (qui comportent des trous droits tels que des cercles ou des carrés), les panneaux perforés à persiennes comportent des persiennes inclinées. Cette conception permet à l'air de circuler à travers les canaux diagonaux tout en bloquant la ligne de vue horizontale, obtenant ainsi un effet « ventilé mais opaque ».
Acier galvanisé Q235 :Le matériau le plus courant dans la construction. Les surfaces sont traitées avec une galvanisation à chaud et un revêtement en poudre électrostatique (épaisseur du revêtement ≥60 μm), résistant à 500 heures de tests au brouillard salin sans pelage ni rouille. Norme de test : ASTM B117 / ISO 9227. Les rapports de laboratoire sont disponibles sur demande.
Acier inoxydable 304 :Utilisé pour les environnements extérieurs nécessitant une haute résistance à la corrosion ou pour des projets décoratifs.
Alliage d'aluminium :Utilisé pour les projets avec des limitations de poids ou ceux nécessitant une compatibilité avec des panneaux de toiture en aluminium-magnésium-manganèse.
Processus de fabrication et spécifications :Produit à l’aide de lignes de poinçonnage à grande vitesse, précises et entièrement automatisées, le système prend en charge divers matériaux, notamment des bobines d’acier perforées à revêtement coloré, des bobines d’aluminium et des tôles d’acier inoxydable. Les épaisseurs standard vont de 0,5 mm à 2,0 mm (feuilles fines : 0,5 à 1,0 mm ; feuilles épaisses : 1,0 à 2,0 mm). Les angles typiques des persiennes sont de 45° à 60°, avec un rapport de zone ouverte de 40 à 60 %. Les dimensions standard des feuilles sont de 1 000 × 2 000 mm et 1 250 × 2 500 mm ; des tailles personnalisées sont disponibles sur demande.
Traitement de surface :Les tôles d'acier galvanisées peuvent être finies avec un revêtement en poudre électrostatique. Les couleurs sont personnalisées selon les normes RAL (les couleurs courantes incluent le gris foncé, le gris clair, le bleu royal et le vert foncé).
Les performances acoustiques des panneaux à persiennes perforées sont étayées par des données expérimentales concrètes. Des recherches systématiques menées par le Laboratoire d'acoustique architecturale de l'Université nationale Cheng Kung (Taiwan) sur des panneaux à persiennes horizontales micro-perforés ont démontré que la réduction moyenne du bruit varie d'un minimum de 4 dB à un maximum de 15 dB. Les principales variables influençant les performances acoustiques comprennent la longueur des persiennes, l'épaisseur des persiennes, la configuration structurelle (perforation simple face ou double face), l'angle des persiennes et l'espacement des persiennes.
Les panneaux de persiennes perforées facilitent la ventilation naturelle et le soulagement de la pression grâce à des perforations inclinées dans les persiennes, réduisant efficacement la résistance au vent. Lorsqu'elle est utilisée dans les palissades de construction, la conception du flux d'air à persiennes réduit la résistance au vent de plus de 30 % par rapport aux barrières solides traditionnelles, sur la base de calculs comparatifs de charge de vent. Les panneaux sont conçus pour répondre aux exigences locales en matière de charge de vent conformément aux codes du bâtiment applicables (par exemple GB 50009 / EN 1991), avec des performances réelles vérifiées par des calculs structurels et des évaluations de charge de vent spécifiques au projet. Cela les rend adaptés aux régions côtières sujettes aux typhons et venteuses.
La résistance à la corrosion des panneaux à persiennes perforées est assurée grâce à un double procédé : galvanisation à chaud suivie d'un revêtement en poudre électrostatique. Une couche de base galvanisée est combinée à un revêtement en poudre de polyester de qualité extérieure durci à haute température (≥60 μm d'épaisseur). Les panneaux résistent à 500 heures de tests au brouillard salin sans pelage ni rouille, conformément à la norme ASTM B117/ISO 9227. Des rapports de tests tiers sont disponibles sur demande et la durée de vie en extérieur est estimée à 5 à 10 ans dans des conditions environnementales normales.
Fabriqué à partir d'acier galvanisé Q235, le matériau offre une excellente résistance à la compression, tandis que le processus d'estampage des persiennes garantit une haute précision dimensionnelle. Dans les applications de transport ferroviaire (volets de ventilation et anti-pluie), la structure combine des panneaux de persiennes perforés orientés vers l'avant avec des déflecteurs de pluie arrière pour équilibrer le flux d'air et la protection contre les intempéries. Pour les compartiments électriques des équipements motorisés, un matériau insonorisant de 5 à 10 mm peut être appliqué sur la structure des persiennes pour amortir le bruit.
Décoration et absorption acoustique des bâtiments publics à grande échelle :Ces tôles perforées à persiennes sont utilisées pour la décoration et le traitement acoustique dans de grands projets tels que les aéroports, les gares ferroviaires, les stades, les centres d'exposition et les stations de métro.
Thésaurisation de construction :La palissade perforée à persiennes présente une conception modulaire avec un assemblage boulonné, éliminant le besoin de soudage sur site. Il permet une réutilisation plus de 5 fois et affiche un taux de recyclabilité de l'acier de 95 %.
Ventilation des équipements et dissipation de la chaleur :Utilisés comme panneaux de dissipation thermique pour les enceintes d'équipement, ces persiennes sont généralement fabriquées en acier inoxydable, en acier galvanisé ou en aluminium (épaisseur : 0,8 à 2 mm), offrant une ventilation et une dissipation thermique efficaces tout en offrant une protection contre la poussière et les éclaboussures.
Tous les paramètres répertoriés ci-dessous sont basés sur la production standard d’usine ou sur des tests référencés. La personnalisation est disponible pour répondre aux exigences spécifiques du projet.
| Mesure de performances | Paramètre/Spécification | Remarques / Base de test |
|---|---|---|
| Matériau de base | Acier galvanisé Q235 / Acier inoxydable 304 / Alliage d'aluminium | Sélectionné en fonction de l'environnement |
| Épaisseur standard | 0,5 à 2,0 mm | Mince : 0,5 à 1,0 mm ; Épaisseur : 1,0 à 2,0 mm |
| Angle d'inclinaison des persiennes | 45°–60° | Conception standard |
| Ratio de surface ouverte | 40 % à 60 % | Équilibre le blindage et la ventilation |
| Traitement de surface | Galvanisation à chaud + revêtement en poudre électrostatique | Épaisseur du revêtement ≥60 μm |
| Test au brouillard salin | ≥500 heures | ASTM B117/OIN 9227 ; rapport disponible |
| Réduction moyenne du bruit | 4 à 15 dB | Vérifié en laboratoire acoustique |
| Performances de charge de vent | Conçu pour répondre aux exigences de charge de vent GB 50009/EN 1991 | Structure de persiennes dirigeant l'air ; vérification spécifique au projet |
| Dépistage visuel | Bloque plus de 90 % de la ligne de vue horizontale | Mesuré à 1 m de distance, vue perpendiculaire |
| Taille de panneau standard | 1000×2000 mm / 1250×2500 mm | Personnalisable |
1. Ventilation sans visibilité (fonctionnalité unique).La conception des persiennes inclinées crée un chevauchement vu de l'avant, bloquant plus de 90 % de la ligne de vue de l'extérieur tout en permettant une circulation d'air naturelle, équilibrant la protection de la vie privée avec la ventilation et la dissipation de la chaleur. L'écran visuel est mesuré à une distance de 1 mètre perpendiculairement à la surface du panneau.
2. Performance acoustique vérifiée (réduction de 4 à 15 dB).Les tests en laboratoire confirment une réduction moyenne du bruit de 4 à 15 dB ; les performances peuvent être encore améliorées en ajoutant du coton insonorisant ou des panneaux micro-perforés.
3. Résistance à la corrosion et durabilité (vérification au brouillard salin de 500 heures).La double protection anticorrosion (galvanisation à chaud et revêtement en poudre électrostatique) garantit l'absence de pelage ou de rouille après 500 heures de tests au brouillard salin selon ASTM B117/ISO 9227 ; durée de vie en extérieur de 5 à 10 ans.
4. Assemblage modulaire et réutilisabilité.La conception modulaire avec des connexions boulonnées élimine le besoin de soudage sur site ; les panneaux peuvent être réutilisés au moins cinq fois, avec un taux de recyclage de l'acier de 95 %.
5. Personnalisation flexible des matériaux et des spécifications.Disponible dans divers matériaux tels que l'acier galvanisé Q235, l'acier inoxydable et l'aluminium ; l'épaisseur, les dimensions et les couleurs des plaques peuvent être personnalisées pour répondre aux exigences spécifiques du projet.
1.Systèmes décoratifs et insonorisants pour grands bâtiments publics tels que les aéroports, les gares, les stades, les centres d'exposition et les stations de métro.
2.Palissade de chantier pour travaux routiers, excavation de métro et rénovation résidentielle (nécessitant une résistance au vent et une décompression).
3.Ventilation, dissipation thermique et protection contre la poussière pour les installations industrielles et les locaux techniques.
4.Écrans antibruit pour les routes municipales et les zones industrielles (en combinaison avec des matériaux insonorisants).
5.Systèmes intégrés d’ombrage architectural et de persiennes de ventilation.
Êtes-vous à la recherche d'un panneau fonctionnel qui équilibre la ventilation et l'écran pour des projets de décoration architecturale, de palissade de construction ou de réduction du bruit ? Fabriqués en acier galvanisé Q235 ou en acier inoxydable, ces panneaux sont dotés de persiennes inclinées de 45° à 60° estampées avec précision. Ils offrent un écran visuel de plus de 90 % (mesuré à 1 m de vue perpendiculaire) tout en permettant une ventilation naturelle et un soulagement de la pression, offrant plus de 30 % de résistance au vent en moins par rapport aux panneaux solides. Les tests acoustiques en laboratoire confirment une réduction du bruit de 4 à 15 dB, tandis que les tests au brouillard salin de 500 heures (ASTM B117 / ISO 9227) vérifient leur résistance à la corrosion ; la conception modulaire permet une réutilisation répétée. De l'absorption acoustique décorative dans les grands bâtiments publics aux palissades résistantes au vent pour les travaux routiers urbains, les panneaux à persiennes perforées, soutenus par des données de performances éprouvées, offrent une solution fiable qui garantit une « ventilation sans visibilité » ainsi qu'une réduction du bruit et une résistance au vent.
Nous testons nos panneaux enduits de poudre conformément à la norme ASTM B117 ou ISO 9227 pendant 500 heures. Des rapports de tests tiers sont disponibles sur demande pour vérifier les résultats.
Le taux d'écran visuel est mesuré à une distance de 1 mètre perpendiculairement à la surface du panneau. Sous des angles de vision normaux, les persiennes inclinées se chevauchent pour bloquer plus de 90 % de la ligne de vue horizontale tout en permettant la circulation de l'air.
Oui. La conception à persiennes réduit la charge du vent de plus de 30 % par rapport aux panneaux solides. Nous effectuons des calculs de charge de vent spécifiques au projet conformément aux codes applicables (par exemple GB 50009 ou EN 1991) pour garantir que les panneaux et la structure de support sont correctement conçus.
Nous proposons de l'acier galvanisé Q235, de l'acier inoxydable 304 et de l'alliage d'aluminium. Le choix dépend des exigences en matière de corrosion, des limites de poids et des préférences esthétiques. Tous les matériaux peuvent être thermolaqués dans différentes couleurs RAL.
Oui, nous pouvons fournir des échantillons de panneaux pour évaluation et partager les rapports de tests pertinents (brouillard salin, acoustique, mécanique) sur demande. Notre équipe d’ingénierie propose également des consultations techniques pour votre projet spécifique.
Les panneaux sont conçus pour un assemblage boulonné modulaire, éliminant ainsi le besoin de soudage sur site. Cela permet une installation plus rapide et un démontage facile, et les panneaux peuvent être réutilisés plusieurs fois.
Tianjin SENBO Building Materials Technology Co., Ltd. est un fabricant de panneaux perforés à persiennes, de systèmes brise-vent, de treillis d'échafaudage grimpant et d'autres produits d'enveloppe métallique. Notre base de production est située dans la zone de développement économique de Jinghai, à Tianjin, en Chine, équipée de lignes de production automatisées et d'un processus d'inspection qualité en quatre étapes. Pour plus d'informations sur notre usine, nos certifications, nos capacités de test et nos références de projets, veuillez visiter notreÀ propos de nouspage oucontactez notre équipe d'ingénierie.
