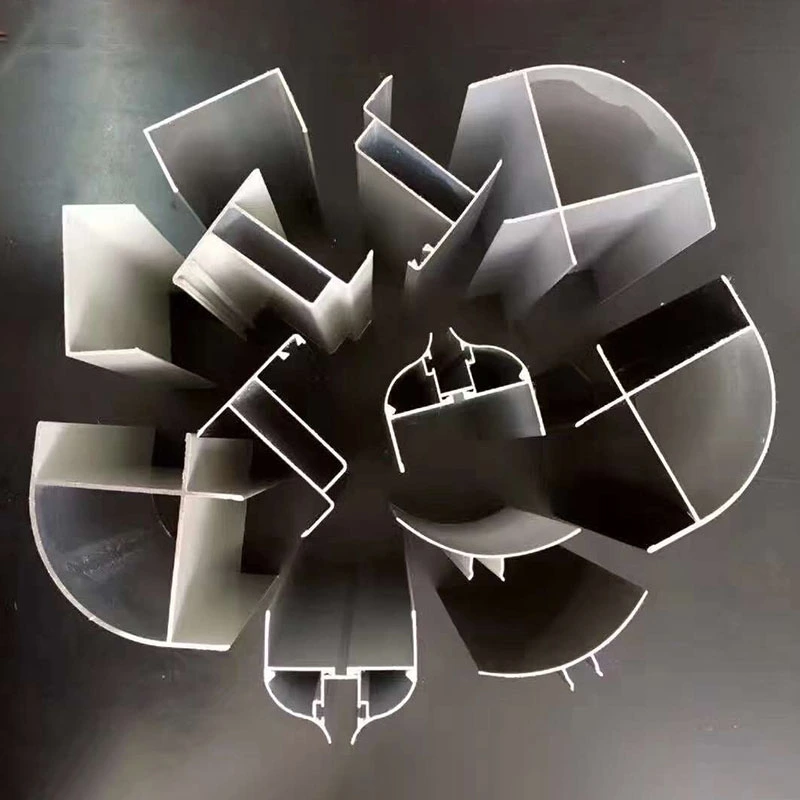

Les accessoires en aluminium pour salles blanches, également appelés profilés en aluminium pour salles blanches, sont des composants spécialisés conçus pour les systèmes d'enceintes à environnement contrôlé.Matériaux de construction SENBOfournit ces profilés dans le cadre de sa gamme de panneaux et d'accessoires pour salles blanches, en mettant l'accent sur la précision dimensionnelle, la propreté des surfaces et la compatibilité modulaire.
Les profilés sont fabriqués à partir d'un alliage aluminium-magnésium-silicium 6063-T5 par extrusion à haute température. Les finitions de surface comprennent l'anodisation, le revêtement électrophorétique et le revêtement en poudre, chacun sélectionné pour sa résistance à la corrosion et sa finition lisse et non génératrice de poussière. La longueur standard du profil est de 6 mètres par pièce, avec des découpes personnalisées et des spécifications non standard disponibles.
Sur le plan fonctionnel, la série de produits couvre quatre catégories principales : les profilés de raccordement de cadres (profils en I, profilés en H, profilés en T), les profilés d'étanchéité et de finition (canaux en U, profilés d'angle, profilés arrondis intérieurs et extérieurs), les profilés de portes et fenêtres (encadrements de portes, sections de vantail, cadres de fenêtres) et les profilés de suspension au plafond (quilles FFU, poutres de suspension en T, poutres de suspension « verre à vin »).
Le matériau de base est un alliage d’aluminium 6063-T5, qui offre un bon équilibre entre résistance, ténacité et résistance à la corrosion. La résistance à la traction varie de 150 à 350 MPa. L'anodisation produit une surface dure et résistante à l'usure, facile à nettoyer et ne perd pas de particules. Le revêtement en poudre offre une finition durable disponible dans une large gamme de couleurs, tandis que le revêtement électrophorétique offre une couverture uniforme même sur des profils complexes.
Tous les traitements de surface sont conçus pour répondre aux exigences des salles blanches en matière de faible génération de particules et de résistance aux désinfectants courants. L'alliage d'aluminium lui-même est non toxique, inodore et résistant à l'humidité et à la croissance de moisissures, ce qui a été démontré par une utilisation à long terme dans les salles blanches de l'industrie électronique, pharmaceutique et alimentaire.
Compilé à partir des normes industrielles et des données sur les produits des fournisseurs, le tableau suivant répertorie les spécifications représentatives des catégories de profils courantes.
| Catégorie | Spécifications/modèles représentatifs | Description |
|---|---|---|
| Qualité du matériau de base | Alliage d'aluminium 6063-T5 | Alliage Al-Mg-Si ; haute résistance, bonne ténacité, résistant à la corrosion |
| Canal en aluminium | Canal série 50/75/100 | Hauteurs : 36,5 / 25 / 45 / 40 mm ; épaisseur : 0,8 à 1,5 mm |
| Cornière en aluminium | 25×25 / 35×35 / 40×40 / 50×50 mm | Angles intérieurs et extérieurs ; diverses spécifications disponibles |
| Rayon intérieur en aluminium | R50 / R75 / R100 | Spécifications de rayon ; associé à une base en plastique PVC |
| Poutre en I en aluminium | Poutre en I série 50/75/100 | Utilisé pour connecter l’ossature des panneaux de salle blanche (quilles) |
| Cadre de fenêtre en aluminium | Cadre de fenêtre série 50/75 | Pour sécuriser les cadres de fenêtres en verre |
| Quille FFU | Série 50/75/100 | Alliage d'aluminium en forme de T ; utilisé dans les systèmes de suspension au plafond |
| Traitement de surface | Anodisation/revêtement en poudre/électrophorèse | Couleurs personnalisables ; résistant à la corrosion, non générateur de poussière |
| Longueur | 6 mètres par pièce | Prend en charge la coupe à longueur et la personnalisation non standard |
| Norme exécutive | GB/T23932-2009 | La tolérance dimensionnelle, la composition chimique et les propriétés mécaniques sont conformes aux normes nationales |
Les accessoires en aluminium pour salles blanches sont conçus autour d'un concept modulaire, avec des spécifications universelles telles que les séries 40, 50 et 75. Les largeurs des fentes de connexion et les espacements des trous suivent les dimensions standard de l'industrie, et les tolérances de largeur des fentes sont généralement contrôlées à ± 0,2 mm. Cela garantit un assemblage rapide et étanche entre les différents composants. La vérification de l'assemblage en usine comprend des contrôles de l'étanchéité des connexions, de la coordination dimensionnelle et de la compatibilité des structures d'étanchéité, afin que les profils n'interfèrent pas ou ne soient pas mal alignés après l'installation.
Dans les environnements soumis à des exigences de propreté strictes, tels que les salles blanches de semi-conducteurs et les ateliers pharmaceutiques GMP, les jonctions mur à mur et mur au plafond sont finies avec des corniches en alliage d'aluminium d'un rayon de 50 mm (R50). Le profil incurvé élimine les angles de 90 degrés, ce qui réduit l'accumulation de poussière et simplifie le nettoyage et la désinfection. La transition en douceur minimise également les turbulences du flux d’air, contribuant ainsi à préserver le flux d’air laminaire unidirectionnel dans les zones critiques. Les composants de coin sont fixés aux panneaux muraux à l'aide de rivets aveugles, ce qui permet une installation rapide sans la contamination particulaire associée au soudage.
Le cadre de grille FFU (Fan Filter Unit) est le principal support structurel du système de plafond de salle blanche. Il utilise des profilés en alliage d'aluminium à haute résistance en forme de T assemblés avec des connecteurs standardisés (deux voies, trois voies, quatre voies, etc.). L'alliage 6063-T5 maintient le système léger mais solide, et la section transversale du profil comprend des canaux dédiés au routage des services publics. Les connecteurs sont galvanisés pour résister à la corrosion. Les modules de grille standard ont une ouverture interne de 1 180 × 580 mm, ce qui correspond aux exigences d'installation FFU.
Le système de suspension comprend une marge de sécurité de 30 % pour la capacité de charge. L'espacement des supports est maintenu à moins de 1 200 mm et le nivellement du cadre est maintenu à une tolérance inférieure à 1 mm par mètre. Par rapport aux cadres soudés traditionnels, cette approche pré-assemblée réduit le temps de construction de plus de 30 % et améliore l'efficacité de la maintenance ultérieure de 50 %.
Après anodisation ou revêtement en poudre, les surfaces de ces profilés sont lisses, sans bavures et résistantes à l'adhérence de la poussière. Les rainures préconçues permettent l'installation de composants non métalliques tels que des bandes d'étanchéité, des capuchons en PVC et des protections d'angle en plastique, qui améliorent la protection contre la poussière et l'étanchéité à l'air. Le matériau en alliage d'aluminium lui-même est non toxique, inodore, résistant à la corrosion et à l'humidité, avec des performances éprouvées à long terme dans les environnements de salles blanches de plusieurs secteurs.
1. Propriétés matérielles fiables.L'alliage d'aluminium 6063-T5 offre une texture uniforme et une résistance à la traction de 150 à 350 MPa. La durée de vie nominale est d'au moins 15 ans dans des conditions normales de salle blanche.
2. Tolérances précises pour un assemblage serré.La tolérance de largeur de fente est maintenue à ± 0,2 mm. La conception modulaire et les interfaces standardisées garantissent un ajustement parfait avec des matériaux complémentaires tels que des panneaux de salle blanche et des bandes d'étanchéité.
3. Surface lisse et non génératrice de poussière.Les traitements de surface, notamment l'anodisation, l'électrophorèse et le revêtement en poudre, produisent une finition lisse et non poreuse, résistante à la corrosion et facile à nettoyer. Cela répond aux exigences des salles blanches en matière de faible libération de particules.
4. Gamme complète de produits.La série comprend des profilés de canal, des profilés d'angle, des profilés d'angle arrondis, des cadres de portes et de fenêtres et des systèmes de grille FFU. Des dimensions personnalisées et des formes spéciales peuvent être réalisées sur demande.
5. Assemblage modulaire et réutilisabilité.Les profilés sont assemblés à l'aide de connexions boulonnées et de rivets, éliminant ainsi le besoin de soudure. Cela permet une installation, un démontage et une réutilisation rapides lorsque des modifications de disposition sont nécessaires.
Pour les connexions de panneaux muraux :Les profilés de poutres en I et de poutres en H sont utilisés comme connecteurs intermédiaires entre les panneaux. Vérifiez que la largeur de la fente du profilé correspond à l'épaisseur du bord du panneau avant l'installation. Serrez les fixations uniformément pour éviter les espaces.
Pour la finition des coins :Utilisez des profilés à rayon R50 ou plus aux jonctions mur à mur et mur au plafond pour éliminer les pièges à poussière. Les rivets aveugles sont recommandés par rapport aux vis pour une apparence plus propre et une contamination particulaire réduite.
Pour les plafonds à grille FFU :Assurez-vous que l'espacement des supports ne dépasse pas 1 200 mm et que le cadre est nivelé à 1 mm par mètre près. L'ouverture de grille de 1 180 × 580 mm est standard pour les modules FFU, mais des tailles personnalisées peuvent être adaptées.
Pour les cadres de portes et fenêtres :Sélectionnez des profils adaptés à l’épaisseur du panneau de la salle blanche. Vérifiez que la rainure d'étanchéité est compatible avec le joint ou le produit d'étanchéité prévu. Après l'installation, vérifiez que la porte ou la fenêtre fonctionne correctement et sans blocage.
1.Salles blanches pour l'électronique et les semi-conducteurs : raccordement et fixation de panneaux muraux et de plafonds, ainsi que de systèmes de plafonds à grille FFU.
2.Installations biopharmaceutiques GMP : profilés d'angle arrondis R50 pour sceller les coins internes et externes, éliminant les zones mortes qui emprisonnent la poussière.
3.Salles d'opération d'hôpitaux et services de soins intensifs : installation de cadres de portes et de fenêtres et applications d'étanchéité à l'air.
4.Salles blanches de transformation alimentaire : connexions de panneaux de salle blanche, étanchéité des canaux de sol et installation de grilles de plafond.
5.Zones propres en laboratoire : assemblage de charpentes, intégration de lignes électriques et étanchéité.
Pour les installations pharmaceutiques BPF, les finitions anodisées ou thermolaquées sont couramment utilisées car elles sont non poreuses, faciles à nettoyer et résistantes aux désinfectants courants. Le revêtement électrophorétique peut être spécifié pour les profils aux formes complexes où une couverture uniforme est essentielle.
Les profilés d'angle rayonnés sont généralement fixés à l'aide de rivets aveugles. Cette méthode fournit une connexion sécurisée tout en évitant la chaleur, les fumées et la contamination particulaire associées au soudage. Les rivets sont installés de l’intérieur, laissant une surface extérieure lisse et facile à nettoyer.
Oui. La longueur standard est de 6 mètres, mais les profilés peuvent être coupés à des longueurs spécifiées en usine. Des sections transversales non standard peuvent également être produites à l'aide de filières d'extrusion personnalisées, sous réserve de quantités minimales de commande et de délais de livraison.
La plupart des fabricants de panneaux pour salles blanches conçoivent leurs panneaux pour qu'ils correspondent aux largeurs de fentes de profilés standard de l'industrie. Avant de commander, vérifiez que l'épaisseur du bord du panneau et la largeur de la fente du profilé sont compatibles. Notre équipe technique peut fournir des dessins dimensionnels et des échantillons pour vérification.
Le système de grille FFU est conçu avec une marge de sécurité de 30 % au-delà de la charge prévue, qui inclut le poids des unités FFU, des panneaux de plafond et de toute charge de service. L'espacement des supports est maintenu à moins de 1 200 mm pour répartir les charges uniformément. Pour des calculs de charge spécifiques, veuillez fournir le poids FFU et la configuration du plafond à notre équipe d'ingénieurs.
Tianjin SENBO Building Materials Technology Co., Ltd. est un fabricant d'accessoires en aluminium pour salles blanches, de portes pour salles blanches, de panneaux pour salles blanches en polystyrène et d'autres produits à enveloppe métallique. Notre base de production est située dans la zone de développement économique de Jinghai, à Tianjin, en Chine, équipée de lignes de production automatisées et d'un processus d'inspection qualité en quatre étapes. Pour plus d'informations sur notre usine, nos certifications, nos capacités de test et nos références de projets, veuillez visiter notreÀ propos de nouspage oucontactez notre équipe d'ingénierie.
