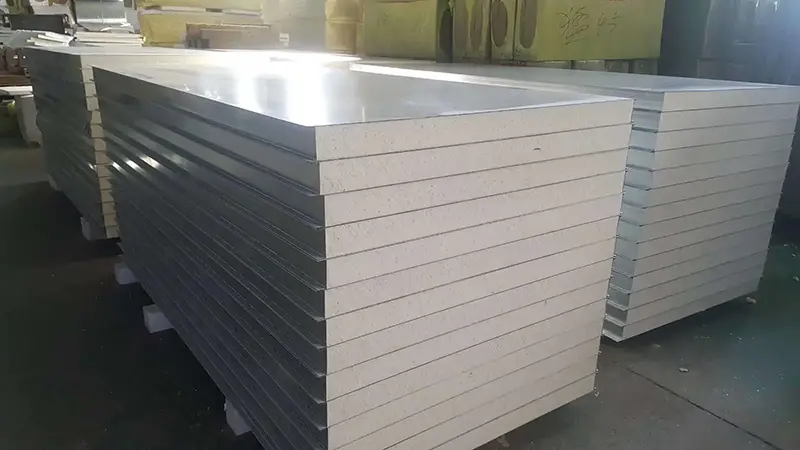

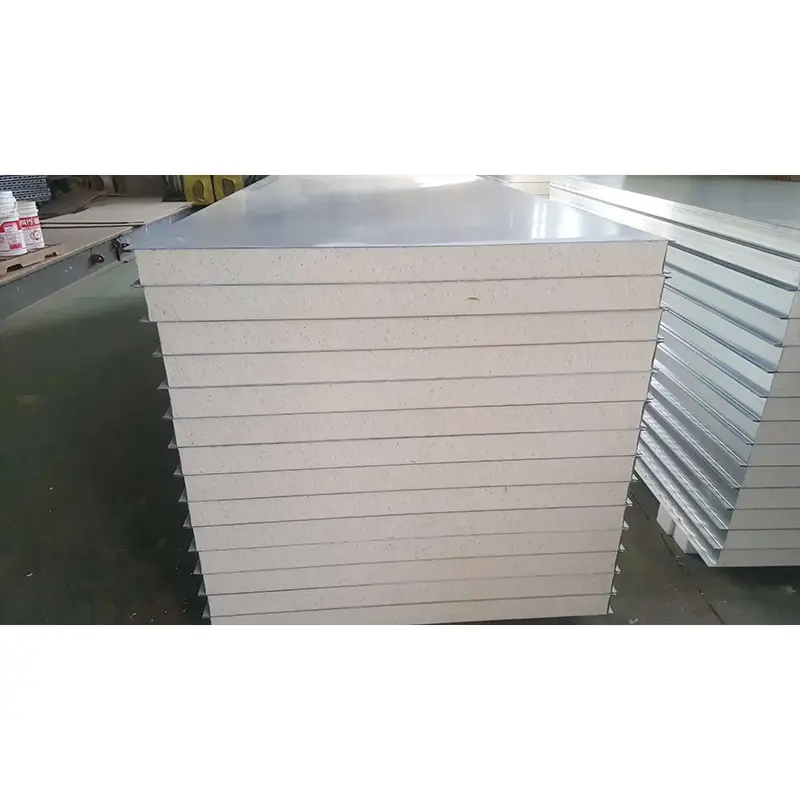

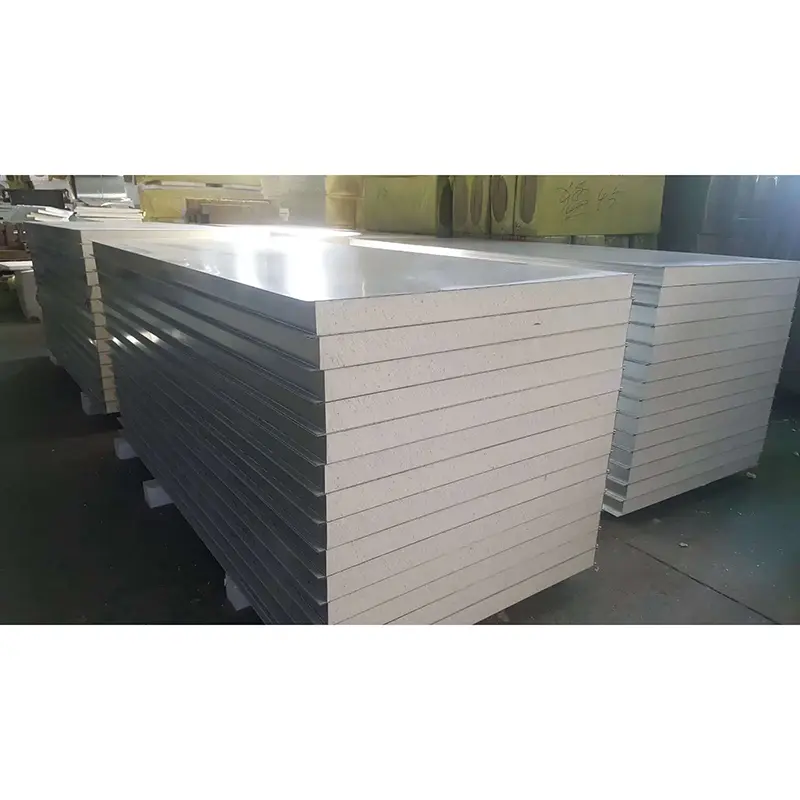

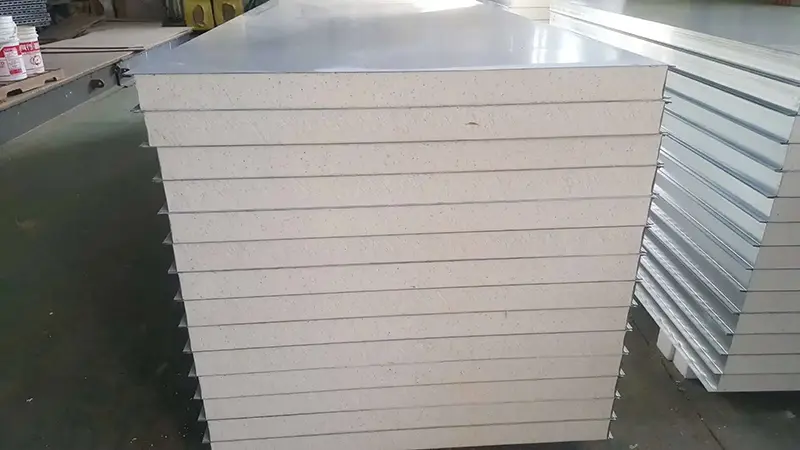

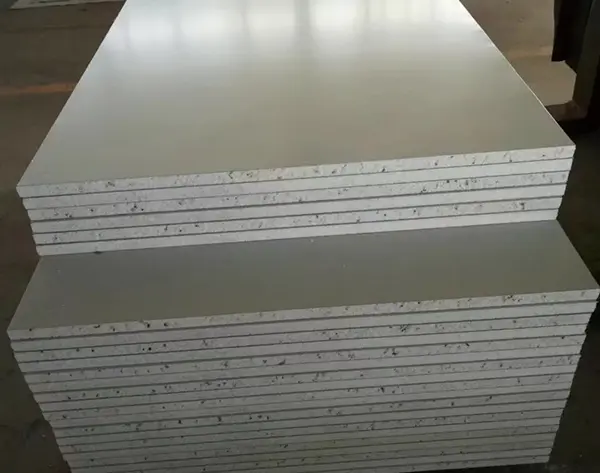

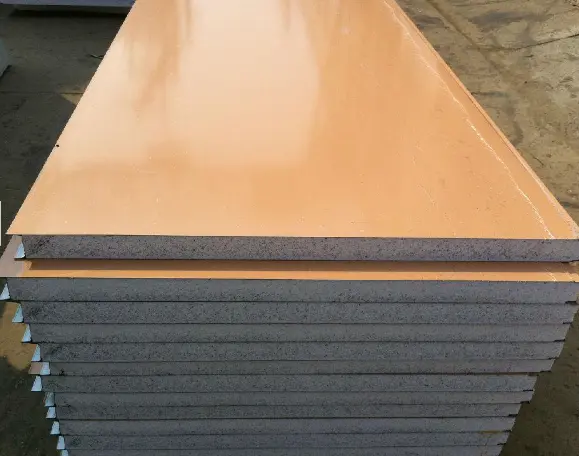

Les panneaux pour salle blanche en polystyrène, également appelés panneaux pour salle blanche EPS, sont des panneaux sandwich légers produits sur une ligne de production continue.SENBO Matériaux de constructionfournit ces panneaux pour les environnements contrôlés où l'isolation thermique et la rentabilité sont des considérations primordiales et où les exigences en matière de résistance au feu sont limitées.
Les panneaux sont constitués de parements en acier coloré, en acier galvanisé ou en acier inoxydable, liés sous chaleur et pression à une âme en mousse de polystyrène. L'épaisseur du revêtement varie de 0,4 mm à 1,2 mm. Le noyau EPS a une densité de 12 à 25 kg/m³, 16 kg/m³ étant la norme. La structure à cellules fermées contient des bulles d'air indépendantes et scellées qui contribuent à l'isolation thermique.
La méthode de connexion standard est un joint à rainure et languette, également appelé système de verrouillage mâle-femelle. Des options de joint centré sont également disponibles. Les deux méthodes assurent une étanchéité parfaite entre les panneaux adjacents.
L'épaisseur des panneaux varie de 40 mm à 250 mm, avec des tailles standard de 50 mm, 75 mm et 100 mm. La personnalisation est disponible dans cette gamme. Les largeurs standard sont de 950 mm et 1 150 mm, et la longueur des panneaux peut atteindre 12 000 mm selon les exigences du projet.
Le profil de surface peut être plat ou nervuré et un film protecteur en PVC recouvre la surface pour éviter les rayures pendant le transport et l'installation.
Les produits sont classés en deux catégories en fonction de leur classement ignifuge. Les panneaux EPS standard ne contiennent aucun additif ignifuge et sont limités aux zones où les classements au feu ne sont pas requis. Les panneaux EPS ignifuges contiennent des additifs et peuvent atteindre les classes B1 ou B2.
Le noyau en mousse EPS a une faible conductivité thermique, ce qui assure une isolation thermique efficace. Le tableau ci-dessous répertorie les coefficients de transfert thermique mesurés pour différentes épaisseurs de panneaux, sur la base de parements en acier coloré de 0,5 mm et d'une densité EPS de 16 kg/m³.
| Épaisseur du panneau (mm) | Coefficient de transfert de chaleur W/(m²·K) |
|---|---|
| 50 | 0.663 |
| 75 | 0.442 |
| 100 | 0.330 |
| 150 | 0.220 |
| 200 | 0.160 |
| 250 | 0.133 |
Pour une épaisseur de 75 mm, le coefficient de transfert thermique est inférieur à 0,45 W/(m²·K), ce qui est meilleur que les panneaux sandwich en laine de roche de même épaisseur. Cela rend les panneaux EPS adaptés aux salles blanches ayant des exigences de contrôle de la température.
Le faible poids propre des panneaux EPS pour salles blanches est l’une de leurs caractéristiques déterminantes. Le tableau ci-dessous indique le poids par mètre carré pour différentes épaisseurs, sur la base des mêmes spécifications de parement et d'âme.
| Épaisseur du panneau (mm) | Poids (kg/m²) |
|---|---|
| 50 | 10.00 |
| 75 | 10.44 |
| 100 | 10.89 |
| 150 | 11.79 |
| 200 | 12.69 |
| 250 | 13.59 |
À titre de comparaison, un panneau de laine de roche de 50 mm pour salle blanche pèse environ 15 à 16 kg/m². Le poids plus léger des panneaux EPS simplifie la manipulation et l’installation et les rend adaptés à une installation ultérieure sur des structures existantes ayant une capacité portante inférieure.
Les panneaux en polystyrène pour salle blanche offrent un niveau de base d’isolation acoustique. Les valeurs mesurées pour différentes épaisseurs sont répertoriées ci-dessous.
| Épaisseur du panneau (mm) | Isolation acoustique (dB) |
|---|---|
| 50 | 20.0 |
| 75 | 21.5 |
| 100 | 23.0 |
Ce niveau d'isolation acoustique est adéquat pour les installations industrielles générales et les salles blanches standards, mais il est inférieur à celui des panneaux en laine de roche ou en oxysulfate de magnésium.
Lorsqu'ils sont utilisés comme panneaux muraux, les charges verticales admissibles varient en fonction de l'épaisseur et des conditions de charge de vent. Le tableau ci-dessous fournit des valeurs de référence.
| Charge de vent (kg/m²) | 50mm | 75mm | 100mm | 150mm | 200 mm | 250mm |
|---|---|---|---|---|---|---|
| 2.5 | 1100 | 2000 | 2700 | 4700 | 6800 | 8800 |
| 3.5 | 1400 | 2500 | 2400 | 5000 | 6200 | 8200 |
| 4.0 | 800 | 1600 | 2400 | 4200 | 7000 | 9400 |
Un panneau de 75 mm d'épaisseur supporte une charge verticale admissible de 2 000 kg/m² sous une charge de vent de 2,5 kg/m², ce qui répond aux exigences de charge des cloisons de séparation standard pour salles blanches.
Les panneaux EPS pour salles blanches sont couramment utilisés dans les environnements propres généraux avec des exigences limitées en matière de résistance au feu :
Industrie électronique :Cloisons et plafonds suspendus pour ateliers de production d'électronique générale, répondant aux exigences de base en matière d'étanchéité à la poussière.
Transformation des aliments :Finitions de murs et de plafonds pour ateliers et entrepôts de production alimentaire, contribuant à garder la poussière et les impuretés hors des zones de production.
Soins de santé :Couloirs, vestiaires et autres zones auxiliaires dans les services hospitaliers non critiques.
Installations industrielles générales :Cloisons intérieures et structures de clôture pour ateliers d'usinage et d'assemblage.
Les paramètres suivants sont basés sur une production standard et des données de test mesurées. La personnalisation est disponible.
| Indicateur de performance | Paramètre/Spécification | Remarques |
|---|---|---|
| Matériau de parement | Acier coloré / Acier galvanisé / Acier inoxydable | Épaisseur : 0,4 à 1,2 mm |
| Matériau de base | Mousse de polystyrène (EPS) | Densité : 12–25 kg/m³ |
| Épaisseur du panneau | 40-250 mm | Norme : 50/75/100 mm ; personnalisable |
| Largeur efficace | 950 millimètres, 1150 millimètres | |
| Longueur du panneau | ≤12 000 millimètres | Personnalisable en fonction des besoins du projet |
| Coefficient de transfert de chaleur (75 mm) | 0,442 W/(m²·K) | Mieux que la laine de roche de même épaisseur |
| Densité de surface (50 mm) | ≈10kg/m² | Plus léger que les panneaux en laine de roche |
| Isolation phonique (50 mm) | 20 dB | Performance acoustique de base |
| Performances de combustion | Pas de classement au feu (standard) / B1 ou B2 (ignifuge) | PSE standard interdit dans les zones coupe-feu |
1. Solution rentable.Les panneaux EPS offrent des avantages de coût significatifs par rapport aux panneaux en laine de roche et en nid d'abeille en aluminium, ce qui en fait un choix économique pour les grands projets généraux de salles blanches.
2. Installation légère et efficace.Un panneau de 50 mm d'épaisseur pèse environ 10 kg/m², ce qui est considérablement plus léger que des panneaux en laine de roche de même épaisseur. Cela réduit les coûts de manutention et accélère la construction.
3. Bonne isolation thermique.Un panneau de 75 mm d'épaisseur a un coefficient de transfert thermique de 0,442 W/(m²·K), ce qui est meilleur que les panneaux en laine de roche de même épaisseur.
4. Capacité de charge adéquate.Un panneau de 75 mm supporte 2 000 kg/m² sous une pression de vent de 2,5 kg/m², répondant aux exigences structurelles des cloisons de séparation standards.
5. Champ d’application clairement défini.Les panneaux conviennent aux environnements généralement propres où la résistance au feu n'est pas requise, tels que les ateliers de composants électroniques et les zones de transformation des aliments.
Le noyau EPS est combustible. Lorsqu’il est brûlé, il produit de la fumée et des vapeurs toxiques, et le produit standard n’a aucun indice de résistance au feu. Les restrictions suivantes s'appliquent :
1.Les panneaux EPS standard sont interdits dans les projets de salles blanches qui nécessitent des classements au feu spécifiques, notamment les ateliers pharmaceutiques BPF, les salles d'opération des hôpitaux et les usines de fabrication de puces électroniques.
2.Ils ne peuvent être utilisés que dans les zones où les codes locaux de sécurité incendie des bâtiments autorisent l'utilisation de matériaux non ignifuges.
3.Pour les projets nécessitant des panneaux coupe-feu, des alternatives telles que des panneaux de salle blanche en laine de roche (classe A non combustible) ou des panneaux d'oxysulfate de magnésium doivent être sélectionnées.
4.Si un indice ignifuge est requis, seuls les panneaux EPS avec des retardateurs de flamme ajoutés qui ont été testés et certifiés de classe B1 ou B2 doivent être envisagés, et leur utilisation doit être conforme aux réglementations locales.
1.Ateliers de fabrication d’électronique générale et d’assemblage de composants sans exigences particulières en matière de résistance au feu.
2.Ateliers de transformation alimentaire et entrepôts alimentaires dans des zones non à haute température.
3.Couloirs d'hôpitaux, vestiaires et zones de soutien médical non critiques.
4.Cloisons et enceintes intérieures pour installations industrielles standards, telles que les ateliers d'usinage et d'assemblage.
Les panneaux EPS sont plus légers et moins chers, et offrent une isolation thermique légèrement meilleure pour la même épaisseur. Cependant, les panneaux en laine de roche sont incombustibles de classe A et conviennent aux zones soumises à des exigences de classement au feu, contrairement aux panneaux EPS standard. Le choix dépend des exigences de sécurité incendie du projet et du budget.
Dans la plupart des cas, non. Les ateliers pharmaceutiques BPF nécessitent généralement des panneaux incombustibles de classe A. Même les panneaux EPS ignifuges classés B1 ou B2 peuvent ne pas répondre aux exigences de sécurité incendie de ces installations. Des panneaux en laine de roche ou en oxysulfate de magnésium sont généralement recommandés à la place.
Les panneaux EPS doivent être stockés à plat dans un endroit sec et couvert, à l'écart des sources d'inflammation, des étincelles et des flammes nues. Ils doivent être protégés de la lumière directe du soleil pendant des périodes prolongées, car l’exposition aux UV peut dégrader le revêtement et le noyau. Le film protecteur en PVC doit rester en place jusqu'à l'installation finale.
Ces panneaux sont conçus pour un usage intérieur. Pour les applications extérieures, le matériau de parement et le support structurel doivent être spécifiquement conçus pour les conditions extérieures, et la sécurité incendie de l'assemblage doit être évaluée. Il est recommandé de consulter le fabricant avant d'utiliser les panneaux EPS en externe.
Le PSE standard ne contient aucun additif ignifuge et n’a aucun classement au feu. Le PSE ignifuge contient des additifs qui ralentissent la propagation des flammes et peut atteindre les classes B1 ou B2 lors des tests. Cependant, même le PSE ignifuge reste combustible et ne doit être utilisé que là où les codes de sécurité incendie le permettent.
Tianjin SENBO Building Materials Technology Co., Ltd. est un fabricant de panneaux de salle blanche en polystyrène, de panneaux de purification en nid d'abeille en papier, de panneaux de salle blanche insonorisants faits à la main et d'autres produits d'enveloppe métallique. Notre base de production est située dans la zone de développement économique de Jinghai, à Tianjin, en Chine, équipée de lignes de production automatisées et d'un processus d'inspection qualité en quatre étapes. Pour plus d'informations sur notre usine, nos certifications, nos capacités de test et nos références de projets, veuillez visiter notreÀ propos de nouspage oucontactez notre équipe d'ingénierie.
