Les panneaux insonorisants faits à la main pour salle blanche ont un double objectif. Ils conservent les fonctions d'enceinte propres des panneaux de salle blanche standard tout en offrant également un contrôle acoustique grâce à un revêtement perforé et un noyau insonorisant.Matériaux de construction SENBOfournit ces panneaux pour des projets qui nécessitent à la fois des environnements contrôlés et une réduction du bruit.

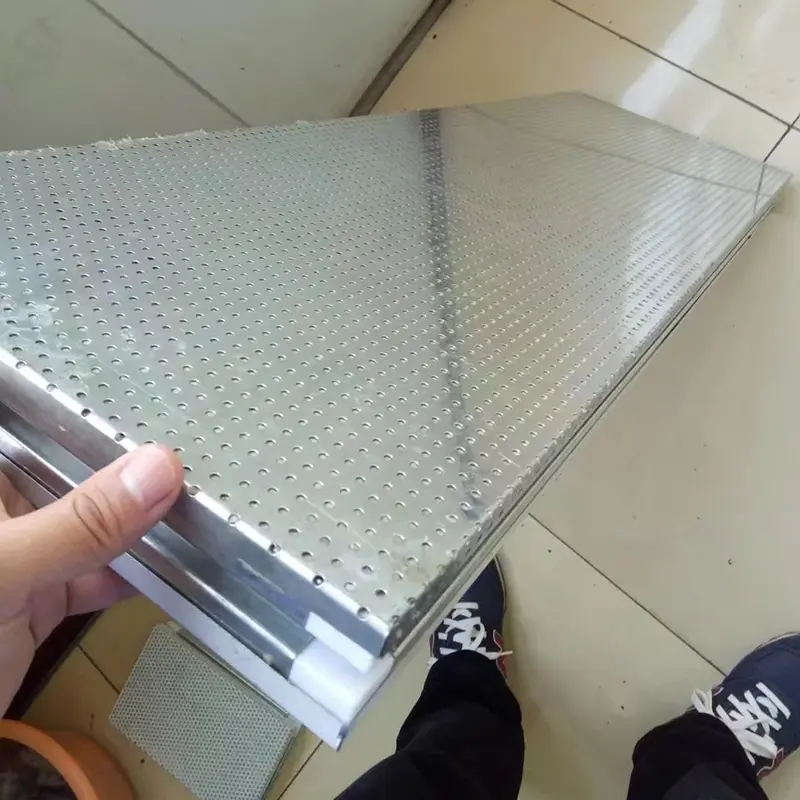

Les panneaux insonorisants faits à la main pour salle blanche utilisent une structure sandwich composite. La couche externe est un panneau métallique poreux en acier coloré, en acier galvanisé ou en acier inoxydable. Il est traité avec un équipement de perforation de précision, et les diamètres et espacements des trous peuvent être personnalisés pour répondre aux exigences de conception acoustique.
La couche intermédiaire est une âme insonorisante, généralement de la laine de roche ou de la laine de verre. Sa surface est recouverte d'un tissu non tissé ignifuge ou d'un tissu en fibre de verre ignifuge pour empêcher la perte de fibres. La couche arrière est une tôle solide et scellée. Les bords sont scellés avec des profilés en alliage d'aluminium étirés à froid et collés dans un panneau fini.
Les modèles de perforation comprennent des perforations à fentes ou des perforations sur toute la surface, en fonction des exigences acoustiques. Une spécification typique utilise un diamètre de trou de 3 mm et un espacement des trous de 6 mm. Les largeurs de panneaux standard vont de 980 mm à 1 180 mm, avec une personnalisation disponible pour les tailles non standard. Les options d'épaisseur du matériau de base vont de 50 mm à 200 mm et l'épaisseur de la tôle d'acier est réglable entre 0,4 mm et 1,5 mm.
Les options de revêtement incluent l'acier coloré (avec des revêtements tels que polyester, PVDF, SMP ou HDP), l'acier galvanisé et l'acier inoxydable. Les couleurs peuvent être personnalisées selon les normes RAL pour répondre aux exigences architecturales et décoratives.
Les performances acoustiques de ces panneaux sont déterminées par la structure composite du parement perforé et de l'âme insonorisante. Les ondes sonores traversent les perforations jusqu'au noyau fibreux poreux, où la friction et les effets visqueux entre les fibres convertissent l'énergie sonore en chaleur, permettant ainsi une absorption acoustique et une réduction du bruit.
Les tests montrent qu'un panneau de 100 mm d'épaisseur avec des parements en acier de 1,0 mm et une densité de laine de roche de 120 kg/m³ atteint une valeur d'isolation acoustique de 35 dB. Les performances acoustiques sont testées conformément à la norme GB/T 20247, « Acoustique : Mesure de l'absorption acoustique dans une salle réverbérante ». Le coefficient de réduction du bruit (NRC) est calculé comme la moyenne arithmétique des coefficients d'absorption acoustique aux bandes d'octave de 250 Hz, 500 Hz, 1 000 Hz et 2 000 Hz. Un NRC de 0,5 ou plus indique un matériau insonorisant qualifié.
L’âme en laine de roche est un matériau fibreux inorganique classé comme incombustible de classe A. Avec une densité à cœur d'au moins 120 kg/m³ pour la laine de roche ou 64 kg/m³ pour la laine de verre, le matériau ne brûle pas, ne fond pas et ne coule pas lorsqu'il est exposé au feu et ne produit pas de fumée toxique. Cela répond aux exigences obligatoires en matière de sécurité incendie pour les matériaux d'enveloppe des salles blanches et des bâtiments publics du Code de conception des bâtiments pour la protection contre l'incendie.
Avec une conductivité thermique ne dépassant pas 0,043 W/(m·K), le noyau en laine de roche assure une isolation thermique ainsi qu'une absorption acoustique. Cela contribue à réduire le transfert de chaleur entre les environnements intérieurs et extérieurs et à réduire la consommation d’énergie.
La surface du panneau est lisse et plate, avec des joints serrés et sans couture qui n'attirent ni la poussière ni les micro-organismes. Le noyau insonorisant est recouvert d'un tissu non tissé ignifuge ou d'un tissu en fibre de verre ignifuge. Cela empêche efficacement la perte de fibres de laine de roche ou de laine de verre et maintient les normes d'hygiène pour les environnements de salle blanche.
L'ossature périmétrique utilise des profilés en alliage d'aluminium étirés à froid, ce qui confère à ces panneaux fabriqués à la main une rigidité globale et une capacité de charge en flexion supérieures à celles des panneaux fabriqués à la machine. Les joints à rainure et languette sont remplis de mousse de polyuréthane, améliorant l'intégrité structurelle tout en empêchant la déformation des joints et les fuites d'eau.
Les paramètres suivants sont basés sur une production standard et des tests pertinents. La personnalisation est disponible.
| Indicateur de performance | Paramètre/Spécification | Notes / Base standard |
|---|---|---|
| Matériau de parement | Acier coloré / Acier galvanisé / Acier inoxydable | Épaisseur : 0,4 à 1,5 mm ; revêtements : PVDF, PE, SMP, HDP |
| Type de matériau de base | Laine de roche (≥120 kg/m³) / Laine de verre (≥64 kg/m³) | Face à un tissu non tissé ignifuge ou à un tissu en fibre de verre ignifuge |
| Épaisseur du panneau | 50/75/100/150/200 mm | Personnalisable |
| Largeur du panneau | 980-1 180 mm (standard) | Tailles non standard disponibles |
| Modèle de perforation | Perforation en bande / Perforation sur toute la surface | Ouverture typique : 3 mm ; pas : 6 mm |
| Isolation phonique | 35 dB | Pour panneau de 100 mm, acier de 1,0 mm, laine de roche 120 kg/m³ |
| Conductivité thermique | ≤0,043 W/(m·K) | Noyau en laine de roche |
| Performance au feu | Classe A (incombustible) | |
| Normes d'essais acoustiques | GB/T20247 ; GB/T 18696.1/2 | Méthode de la salle réverbérante ; méthode du tube d'impédance |
| Critères de notation du CNRC | NRC ≥ 0,5 (qualifié); CNRC ≥ 0,7 (haute performance) |
1. Performance acoustique vérifiée.La structure composite d'un parement perforé et d'une âme poreuse assure une absorption acoustique et une réduction du bruit. Un panneau de 100 mm atteint une isolation acoustique de 35 dB, testée selon GB/T 20247.
2. Sécurité incendie de classe A.L'âme en laine de roche est incombustible et ne produit aucune fumée toxique lorsqu'elle est exposée au feu, répondant ainsi aux exigences de sécurité incendie des salles blanches et des bâtiments publics.
3. Scellement des bords fabriqué à la main pour une fiabilité structurelle.Le cadre périmétrique en alliage d'aluminium étiré à froid et les joints à rainure et languette remplis de polyuréthane empêchent la déformation et l'infiltration d'eau, offrant une rigidité supérieure à celle des panneaux fabriqués à la machine.
4. Confinement des fibres pour la propreté.Le revêtement en tissu non tissé ignifuge ou en tissu de fibre de verre ignifuge empêche la perte de fibres, équilibrant ainsi l'absorption acoustique et les exigences d'hygiène.
5. Personnalisation des matériaux et des couleurs.Les options incluent l'acier coloré, l'acier galvanisé et l'acier inoxydable, avec des revêtements PE, PVDF, SMP ou HDP et des couleurs standard RAL.
Pour la conception acoustique :Le taux de perforation et la densité du noyau influencent directement le coefficient de réduction du bruit. Travaillez avec le consultant en acoustique pour sélectionner le motif de perforation et le matériau de base appropriés pour la gamme de fréquences cible.
Pour les applications en salle blanche :Confirmez que le matériau de parement et le scellement des joints répondent à la classe de propreté requise. Les revêtements en acier inoxydable sont recommandés pour les zones soumises à des lavages fréquents ou à une exposition chimique.
Pour les assemblages coupe-feu :Vérifiez que l’épaisseur du panneau et la densité du noyau répondent au degré de résistance au feu requis. La classe A s'applique au noyau en laine de roche ; les performances globales de l'assemblage dépendent des détails d'installation.
Lors de l'installation :Utiliser un matériel de levage approprié pour éviter d'endommager le parement perforé. Assurez-vous que les joints à rainure et languette sont correctement alignés et remplis de mousse de polyuréthane. Protéger le film PVC jusqu'au nettoyage final.
1.Espaces ayant des exigences acoustiques spécifiques, tels que chambres anéchoïques, salles insonorisées et studios d'enregistrement.
2.Barrières antibruit pour atténuer le bruit de la circulation le long des autoroutes, des voies ferrées et des métros.
3.Contrôle du bruit ambiant pour les bâtiments publics tels que les stades, les théâtres et les centres de transport.
4.Contrôle du bruit pour les équipements de production industrielle et les environnements généraux des usines.
5.Zones au sein des salles blanches ou des installations de purification qui nécessitent des performances acoustiques spécifiques.
Les panneaux utilisent un revêtement métallique perforé qui permet aux ondes sonores de pénétrer dans le noyau insonorisant, tandis que la couche arrière scellée et la surface lisse maintiennent la propreté et l'étanchéité à l'air requises pour les environnements de salle blanche. Le noyau est recouvert de tissu non tissé pour empêcher la perte de fibres, qui autrement contaminerait l'espace propre.
Les deux matériaux sont poreux et absorbent efficacement le son. La laine de roche a généralement une densité plus élevée (≥120 kg/m³) et offre une meilleure résistance au feu et une meilleure isolation phonique aux basses fréquences. La laine de verre est plus légère et peut être utilisée lorsque le poids est un problème, mais elle a généralement une densité légèrement inférieure (≥64 kg/m³). Le choix dépend des exigences spécifiques en matière d'acoustique et d'incendie.
Oui. Le diamètre des trous, l'espacement et le motif de perforation (à fentes ou sur toute la surface) peuvent être ajustés pour cibler des plages de fréquences spécifiques. Une ouverture plus petite et un espacement plus rapproché améliorent généralement l’absorption des hautes fréquences, tandis que des ouvertures plus grandes peuvent être nécessaires pour les basses fréquences. Les consultants en acoustique peuvent vous aider à déterminer la configuration optimale.
Oui, mais pour les applications extérieures, le matériau de revêtement et le revêtement doivent être sélectionnés en fonction de leur durabilité en extérieur. L'acier coloré avec revêtement PVDF ou l'acier inoxydable est recommandé. Les bords et les joints des panneaux doivent être scellés pour empêcher la pénétration de l'eau, et la structure de support doit être conçue pour résister aux charges de vent.
Le revêtement lisse et non poreux peut être nettoyé avec des détergents doux et un chiffon doux. Évitez les nettoyants abrasifs qui pourraient rayer la surface ou endommager les perforations. Si le film protecteur en PVC est toujours en place, il doit être retiré après l'installation et le nettoyage final.
Tianjin SENBO Building Materials Technology Co., Ltd. est un fabricant de panneaux de salle blanche insonorisants faits à la main, de panneaux de purification à l'oxysulfate de magnésium, de terrasses en acier à profil fermé et d'autres produits d'enveloppe métallique. Notre base de production est située dans la zone de développement économique de Jinghai, à Tianjin, en Chine, équipée de lignes de production automatisées et d'un processus d'inspection qualité en quatre étapes. Pour plus d'informations sur notre usine, nos certifications, nos capacités de test et nos références de projets, veuillez visiter notreÀ propos de nouspage oucontactez notre équipe d'ingénierie.
