Les panneaux en papier pour salle blanche en nid d'abeille sont des panneaux composites légers conçus pour les enceintes à environnement contrôlé.Matériaux de construction SENBOfournit ces panneaux pour les projets de salles blanches qui donnent la priorité à la réduction de la charge structurelle et à la performance environnementale.

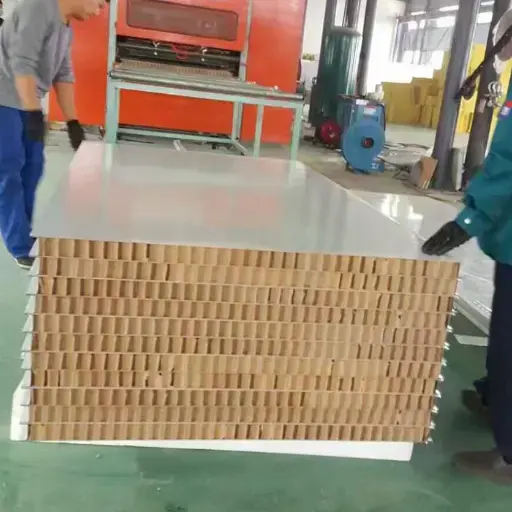

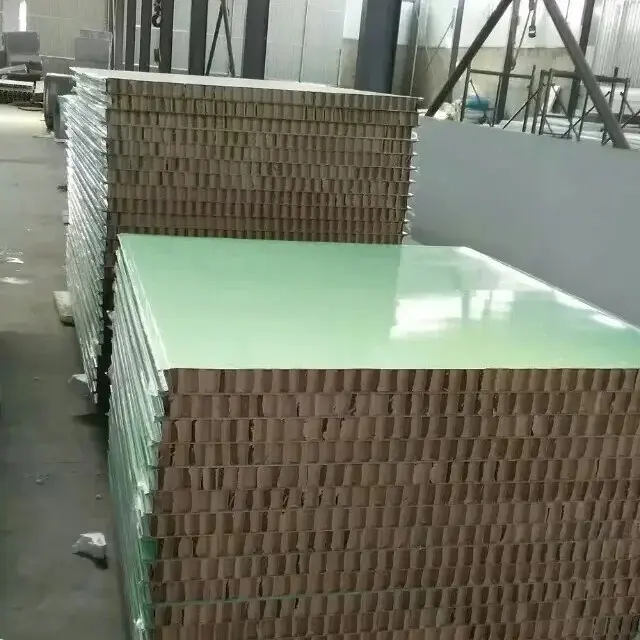

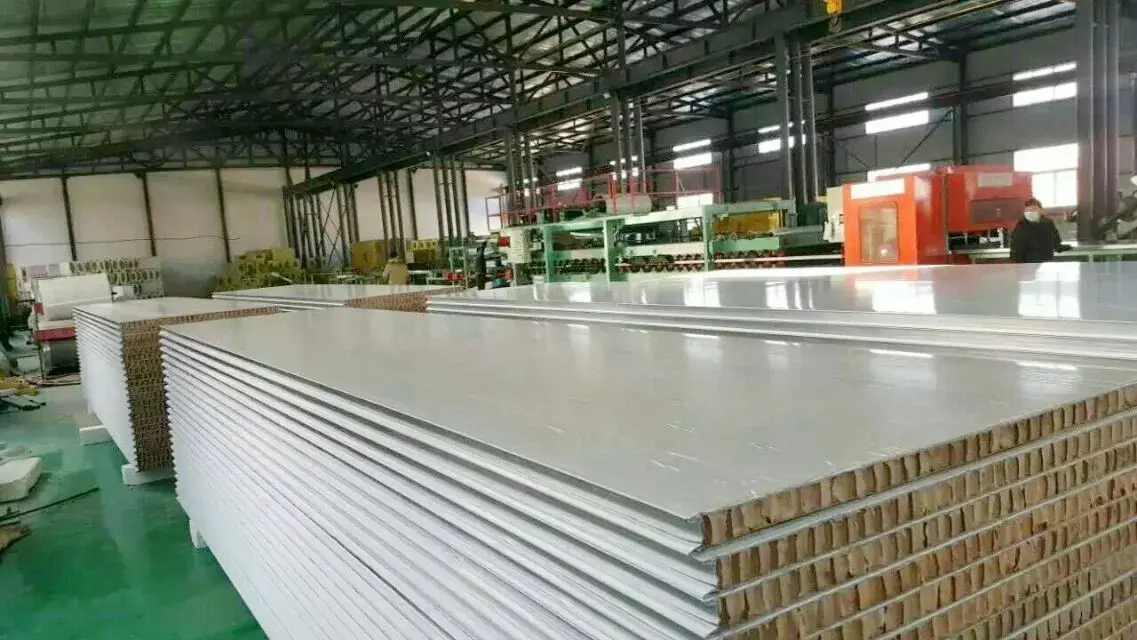

Le panneau utilise une structure sandwich composite. Les parements sont fabriqués en acier coloré, en acier galvanisé ou en acier inoxydable d'une épaisseur de 0,3 à 1,0 mm, personnalisables selon les exigences du projet. Le noyau est en nid d'abeilles en papier ignifuge et les bords sont scellés avec des profilés étirés à froid avant que l'assemblage ne soit collé dans le panneau final.
Le noyau en nid d'abeille est fabriqué à partir de pâte de bois naturelle, transformé en forme ondulée et lié avec un adhésif résistant à l'eau pour former une structure hexagonale. Cette conception fournit un support structurel tout en gardant le panneau léger. La densité du noyau varie de 20 à 42 kg/m³ et la résistance à la compression est comprise entre 1,5 et 5,0 MPa.
Les épaisseurs de panneaux standard sont de 50 mm, 75 mm et 100 mm, avec une personnalisation disponible de 35 mm à 250 mm. Les largeurs standard incluent 950 mm, 980 mm, 1 150 mm et 1 180 mm. La longueur des panneaux muraux peut atteindre 9 000 mm, tandis que la longueur des panneaux de plafond est limitée à 4 000 mm.
Plusieurs méthodes de connexion sont disponibles pour s'adapter à différents scénarios d'installation : rainure et languette, profilé central en aluminium, joint mâle-femelle et configurations « trois-femelle-un-mâle ».
Les performances ignifuges ont été testées par le Centre national de surveillance de la qualité et d'essais des matériaux de construction résistant au feu conformément à la norme GB 8624-1997, atteignant une classe B1 (ignifuge). L'indice d'oxygène est d'au moins 44,2 %, ce qui dépasse l'exigence standard de classe B1.
Contrairement aux noyaux en polystyrène qui fondent et s'égouttent lorsqu'ils sont exposés au feu, le noyau en nid d'abeille en papier se carbonise sans brûler et ne produit aucune substance toxique. Un panneau de 100 mm d'épaisseur offre un degré de résistance au feu d'au moins 60 minutes.
La structure poreuse en nid d'abeille assure une isolation thermique efficace. Avec une conductivité thermique mesurée ne dépassant pas 0,048 W/(m·K), le panneau réduit le transfert de chaleur entre les espaces intérieurs et extérieurs. Ces performances sont comparables à celles des panneaux de salle blanche en laine de roche de même épaisseur, mais le panneau ne pèse que 60 à 70 % de son poids.
La structure hexagonale en nid d'abeille offre de bonnes propriétés de résistance à la compression et de traction. La résistance à la compression mesurée varie de 1,5 à 5,0 MPa, surpassant les noyaux en mousse plastique de densité similaire. Le cadre de bord étiré à froid améliore encore la rigidité globale et la capacité de charge en flexion. Ces propriétés prennent en charge des applications telles que les plafonds suspendus dans les usines électroniques et les cloisons de séparation dans les ateliers pharmaceutiques.
Avec une densité centrale de 20 à 42 kg/m³, les panneaux nid d'abeille en papier pèsent environ 60 à 70 % de moins que les panneaux en laine de roche de même épaisseur. Ceci est particulièrement utile pour les systèmes de plafonds suspendus et les cloisons de séparation dans les salles blanches de grande hauteur, car cela réduit la charge sur la structure principale et peut réduire les coûts de fondation.
Le noyau est fabriqué à partir de pâte de bois naturelle et le processus de fabrication est économe en énergie. Les panneaux ne contiennent aucun composant toxique et ne dégagent aucune émission nocive lors de leur utilisation. A la fin de leur durée de vie, les panneaux sont entièrement recyclables.
Les panneaux en papier pour salle blanche en nid d'abeille ont été utilisés dans plusieurs environnements de salle blanche :
Salles d'opération des hôpitaux :Les systèmes de murs et de plafonds offrent un environnement propre, avec une surface dense et lisse et des joints serrés qui aident à prévenir la croissance bactérienne.
Fabrication de composants électroniques et de puces :Les panneaux légers sont utilisés pour les plafonds et les cloisons, où leur poids réduit simplifie l'installation en hauteur.
Ateliers BPF pharmaceutiques :Les panneaux répondent aux exigences de propreté et d'isolation, et le classement au feu de classe B1 soutient la sécurité de la production.
Usines de transformation des aliments :Les murs et cloisons sont faciles à nettoyer, résistants à l’humidité et exempts de contamination.
Les paramètres suivants sont basés sur une production standard et des tests pertinents. La personnalisation est disponible.
| Indicateur de performance | Paramètre/Spécification | Notes / Base standard |
|---|---|---|
| Matériau de parement | Acier coloré / Acier galvanisé / Acier inoxydable | Épaisseur 0,3 à 1,0 mm, personnalisable |
| Matériau de base | Nid d'abeille en papier ignifuge | Structure hexagonale en nid d'abeille |
| Densité du noyau | 20 à 42 kg/m³ | |
| Résistance à la compression | 1,5 à 5,0 MPa | |
| Conductivité thermique | ≤0,048 W/(m·K) | |
| Performances de combustion | Classe B1 (ignifuge) | Testé selon GB 8624-1997 ; Indice d'oxygène ≥44,2 % |
| Indice de résistance au feu | ≥60 min (épaisseur 100 mm) | |
| Épaisseur du panneau | 50 / 75 / 100 mm (personnalisable : 35-250 mm) | |
| Largeur du panneau | 950/980/1150/1180 mm | |
| Longueur du panneau mural | ≤9 000 millimètres | |
| Méthode de connexion | Rainure et languette / Profilé aluminium central / Joint mâle-femelle |
1. Sécurité incendie de classe B1 sans fumée toxique.Le noyau atteint une classe B1 et se carbonise plutôt que de brûler. L'indice d'oxygène d'au moins 44,2 % offre une nette marge de sécurité par rapport aux matériaux de base en polystyrène.
2. Léger avec une résistance adéquate.La densité du noyau n'est que de 20 à 42 kg/m³, soit environ 60 à 70 % plus légère que les panneaux en laine de roche. La résistance à la compression de 1,5 à 5,0 MPa prend en charge les applications de plafonds et de cloisons en salle blanche.
3. Isolation thermique et acoustique.Une conductivité thermique de 0,048 W/(m·K) ou moins offre des performances d'isolation, tandis que la structure en nid d'abeille contribue également à la réduction du bruit.
4. Matériaux renouvelables et recyclables.Le noyau en pâte de bois est renouvelable et les panneaux sont entièrement recyclables en fin de vie. Aucune émission nocive n’est libérée pendant l’utilisation.
5. Installation efficace avec une conception modulaire.Les panneaux préfabriqués en usine comportent des connexions rapides et des longueurs allant jusqu'à 9 mètres, réduisant ainsi le nombre de joints sur site.
Pour les applications au plafond :Confirmez la longueur maximale des panneaux (4 000 mm pour les panneaux de plafond) et l'espacement des grilles de support avant l'installation. La légèreté simplifie le levage, mais un support adéquat est toujours nécessaire pour éviter la déviation.
Pour les cloisons murales :Sélectionnez la méthode de connexion appropriée en fonction de la disposition. Les profilés centraux en aluminium offrent une finition soignée, tandis que les joints à rainure et languette offrent un assemblage plus rapide.
Pour les zones très humides :Bien que le noyau soit traité avec un adhésif résistant à l'eau, une exposition à long terme à l'eau stagnante doit être évitée. Scellez correctement tous les joints et bords pendant l’installation.
Pendant le transport et le stockage :Stocker les panneaux à plat dans un endroit sec et protéger les parements des rayures. Le film protecteur en PVC doit rester en place jusqu'au nettoyage final.
1.Salles d'opération d'hôpitaux, services de soins intensifs et salles de fournitures stériles.
2.Usines de puces électroniques et salles blanches de semi-conducteurs.
3.Ateliers GMP pharmaceutiques et laboratoires biologiques.
4.Ateliers de transformation agroalimentaire et cuisines centrales.
5.Entrepôts et installations frigorifiques nécessitant une isolation thermique.
Le nid d'abeilles en papier est nettement plus léger (20 à 42 kg/m³ contre 100 à 120 kg/m³) tout en offrant une isolation thermique comparable. La laine de roche est incombustible de classe A, tandis que le papier nid d'abeille est ignifuge de classe B1. Le choix dépend souvent des exigences de résistance au feu et des considérations de charge structurelle.
Le noyau est collé avec un adhésif résistant à l'eau, qui offre une certaine protection contre l'humidité. Cependant, les panneaux sont conçus pour une utilisation en salle blanche intérieure. Une exposition prolongée à l’eau stagnante ou à des conditions continues d’humidité élevée doit être évitée et tous les joints doivent être correctement scellés.
Ces panneaux sont principalement conçus pour des applications intérieures. Pour une utilisation extérieure, le matériau de revêtement et le noyau doivent être spécifiquement sélectionnés et testés pour leur résistance aux intempéries extérieures. Il est recommandé de consulter le fabricant pour les applications extérieures.
Les panneaux de plafond sont soutenus par un système de grille, dont la longueur est limitée à 4 000 mm pour contrôler la déflexion. L'espacement spécifique des supports dépend de l'épaisseur du panneau et de la charge attendue. Les recommandations du fabricant doivent être suivies pour l'espacement des grilles et les détails de connexion.
Les rapports d'essais du Centre national de contrôle de la qualité et d'essais des matériaux de construction résistant au feu sont disponibles sur demande. Les rapports documentent la classe B1 selon GB 8624-1997 et l'indice d'oxygène d'au moins 44,2 %.
Tianjin SENBO Building Materials Technology Co., Ltd. est un fabricant de panneaux de purification en nid d'abeilles en papier, de panneaux de salle blanche insonorisants faits à la main, de panneaux de purification à l'oxysulfate de magnésium et d'autres produits d'enveloppe métallique. Notre base de production est située dans la zone de développement économique de Jinghai, à Tianjin, en Chine, équipée de lignes de production automatisées et d'un processus d'inspection qualité en quatre étapes. Pour plus d'informations sur notre usine, nos certifications, nos capacités de test et nos références de projets, veuillez visiter notreÀ propos de nouspage oucontactez notre équipe d'ingénierie.
