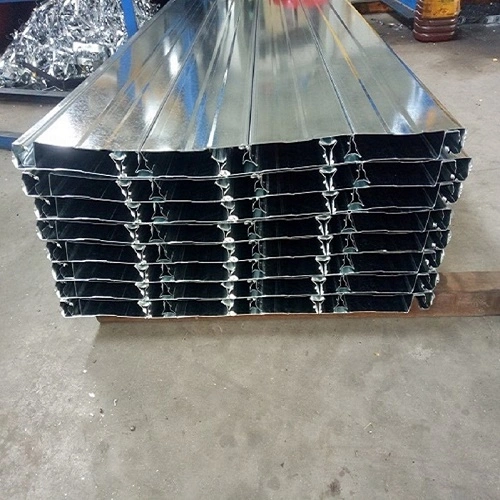

Platelage en acier à profil fermé

Le platelage en acier à profil fermé (également connu sous le nom de tôle d'acier profilée de type fermé) est un panneau de construction ondulé formé à température ambiante à partir de bobines d'acier galvanisées à chaud à l'aide d'une ligne de formage à froid multi-rouleaux continue. Sa principale distinction par rapport aux terrasses à profil ouvert est que le fond de la rainure nervurée est entièrement scellé, créant une cavité creuse fermée en forme de coin ou trapézoïdale.

Matériaux de construction SENBOfournit des platelages en acier à profil fermé dans le cadre de sa gamme de systèmes de planchers composites. Ces panneaux sont largement utilisés dans les bâtiments à charpente d'acier où la résistance au feu, un soffite plat et une construction efficace sont des exigences clés.

Caractéristiques structurelles

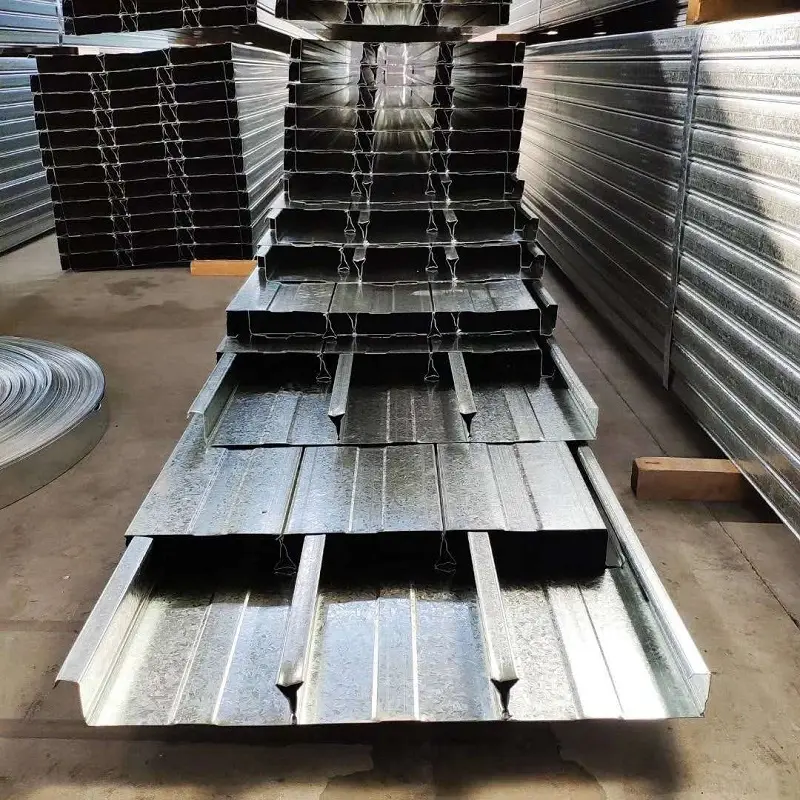

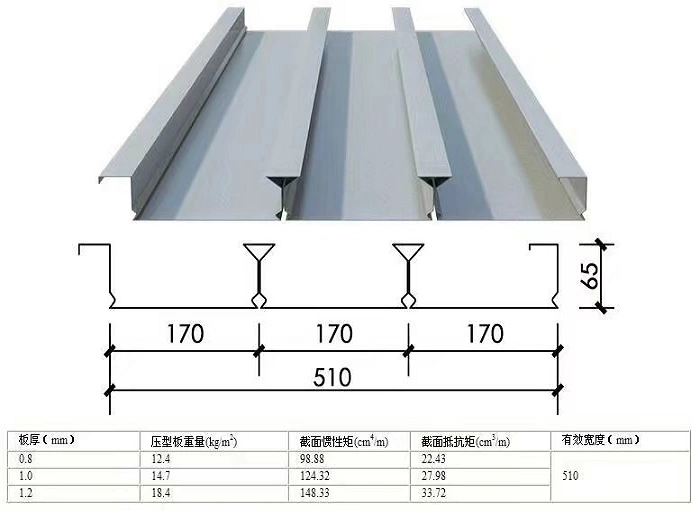

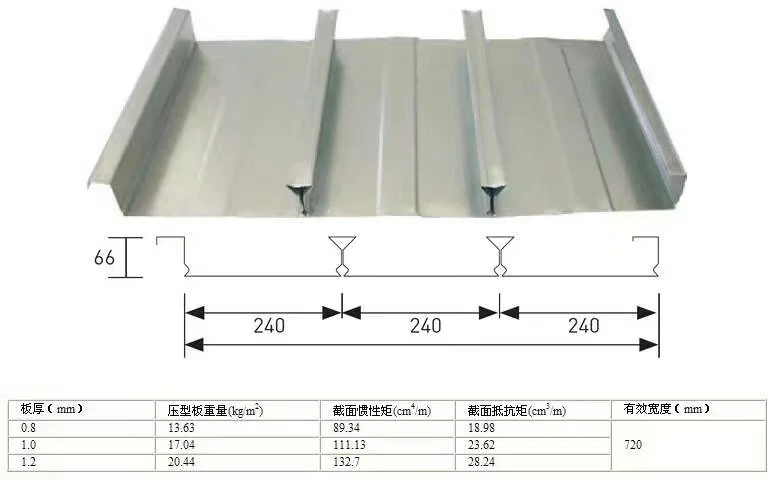

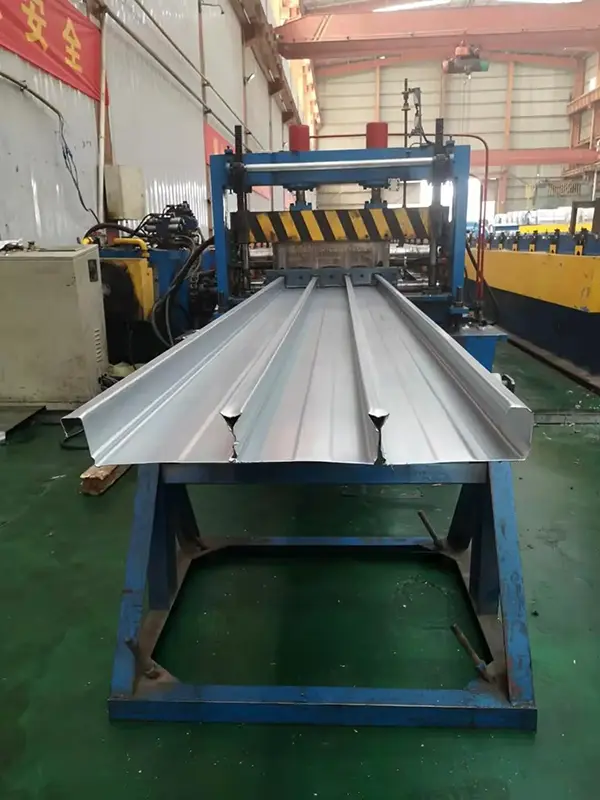

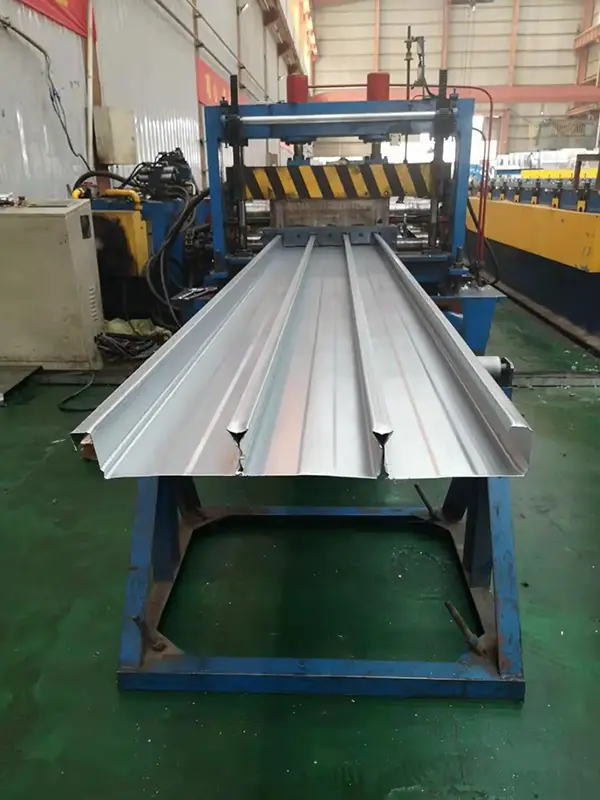

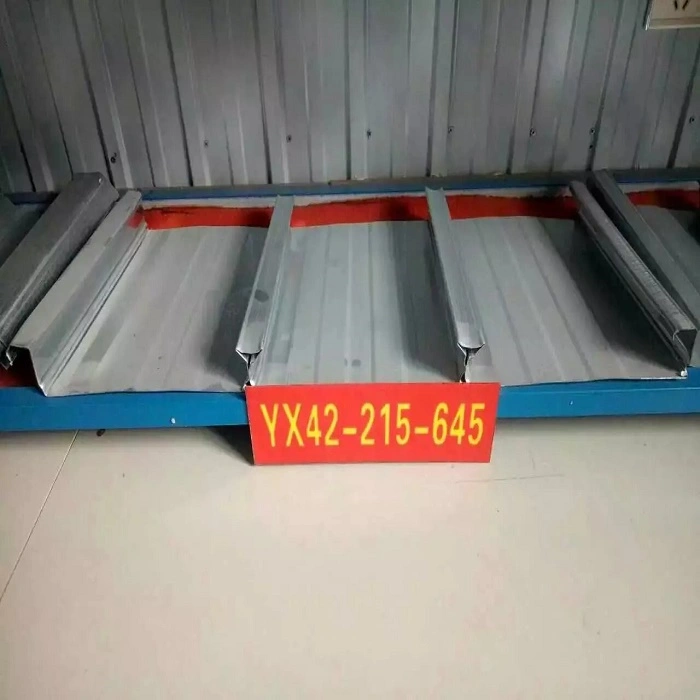

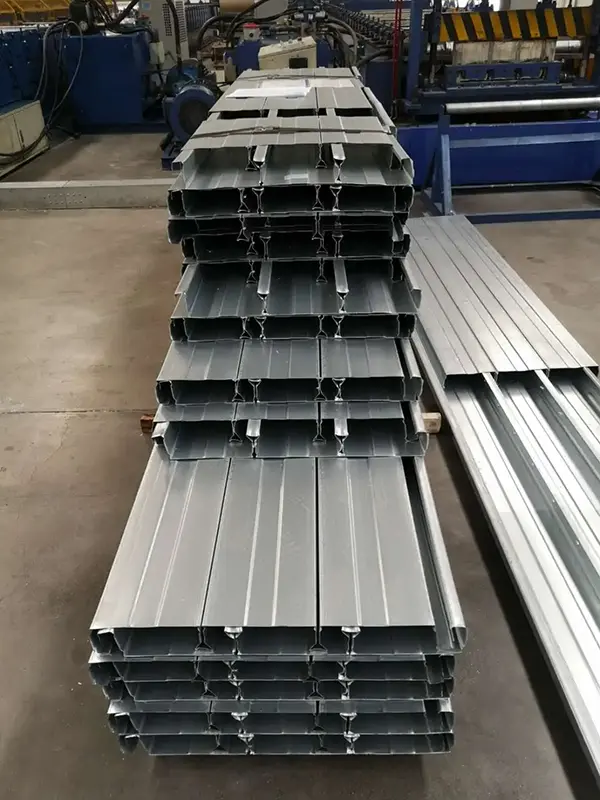

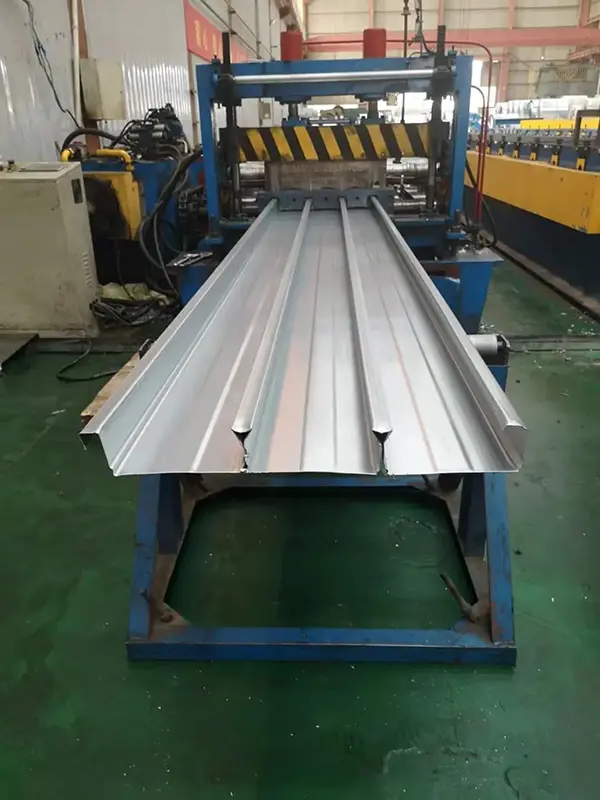

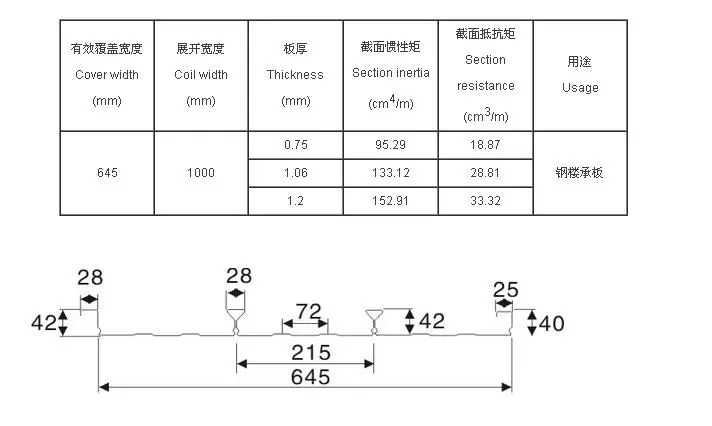

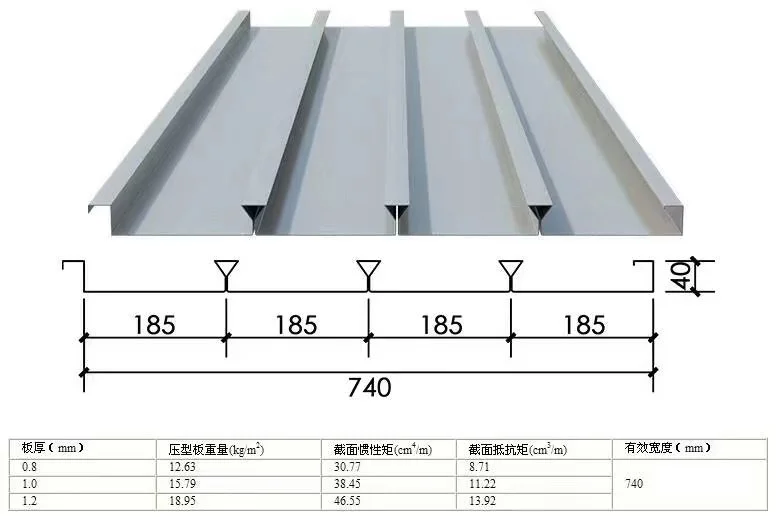

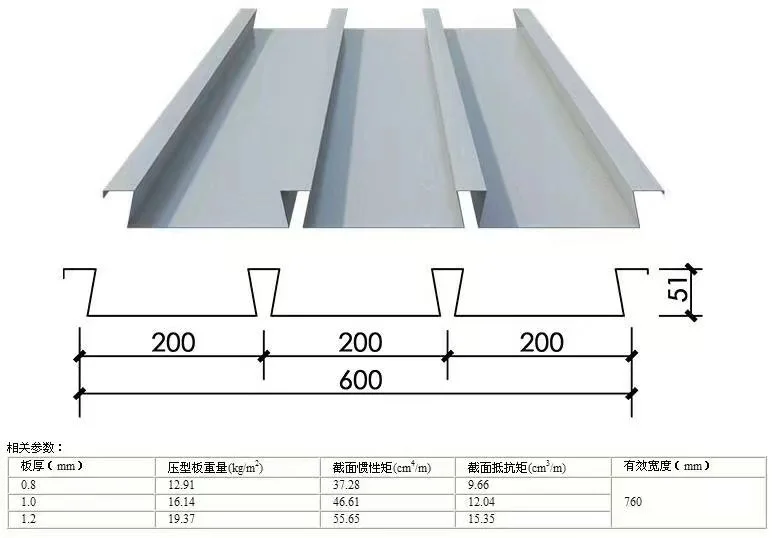

Le platelage est formé à partir d'une tôle d'acier de largeur fixe grâce à un processus de laminage à froid intégré à plusieurs passes. Cela crée des bords verticaux imbriqués des deux côtés et une série de nervures triangulaires inversées ou trapézoïdales avec des fonds fermés. Prenons l'exemple du modèle YX65-185-555 : la hauteur des nervures est de 65 mm, la largeur d'onde est de 185 mm et la largeur de couverture effective est de 555 mm. Pour le modèle YXB48-200-600, la hauteur des nervures est de 48 mm, le pas des vagues est de 200 mm et la largeur effective est de 600 mm. Un autre modèle amélioré présente une hauteur de nervure de 68 mm, un pas de vague de 196 mm et un profil triangulaire inversé d'une largeur de 36 mm et d'une hauteur de 31 mm.

Matériau de base et processus de fabrication

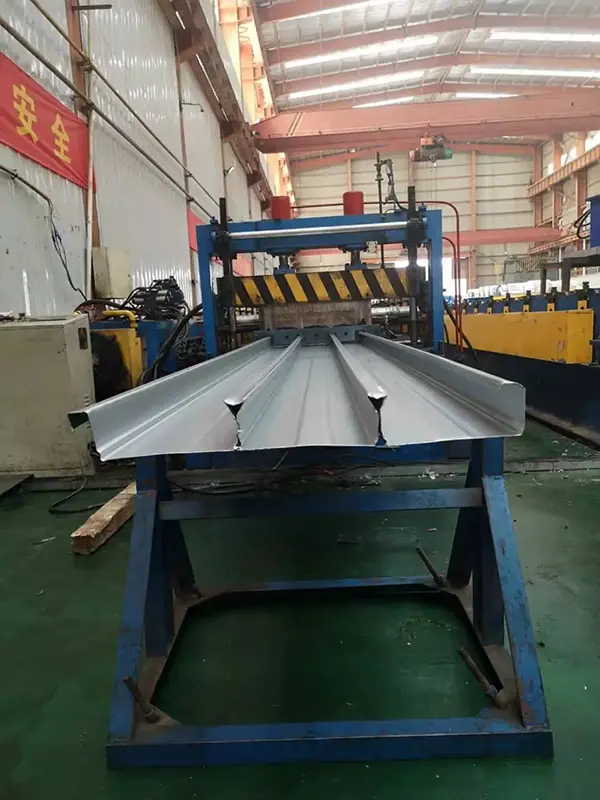

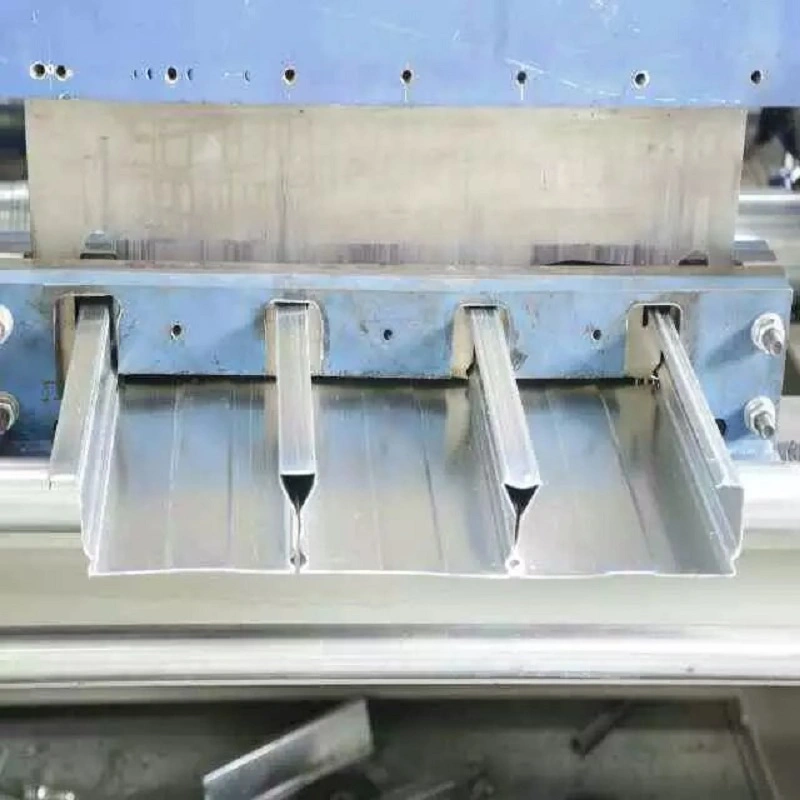

Le matériau de base est constitué de bobines d'acier galvanisé à chaud d'une largeur d'environ 1 000 à 1 250 mm. Les matériaux comprennent des qualités telles que Q235, Q345 ou SGC490, avec des épaisseurs allant de 0,7 mm à 1,5 mm. Le poids de galvanisation double face est généralement de 80 à 275 g/m², bien qu'il puisse être personnalisé jusqu'à 600 g/m² pour des exigences particulières. Le profil à nervures fermées est formé à l'aide d'un processus spécialisé de pliage à froid et de déformation inverse ; celui-ci utilise les caractéristiques de déformation élastoplastique et de retour élastique de la tôle d'acier pour fermer automatiquement l'ouverture inférieure. Comme il n’est pas nécessaire de percer des trous dans les zones porteuses, la résistance à la corrosion et la rigidité globale du panneau sont préservées. Le produit est conforme à la norme nationale GB/T 12755-2008, « Tôles d'acier profilées pour la construction ».

Vérification des performances réelles

1. Action composite et capacité portante : nervures de panneau entièrement enrobées de béton

Le principal avantage du platelage de type fermé par rapport au platelage de type ouvert réside dans sa conception à nervures fermées. Une fois le béton coulé, les nervures des panneaux sont complètement enrobées de béton, créant un effet de liaison similaire à celui des barres d'armature dans les dalles coulées sur place. Cela permet d'utiliser pleinement les résistances respectives des matériaux en acier et en béton, obtenant ainsi une véritable action composite. Le centre de gravité de la section de platelage à nervures fermées est situé à environ 16 mm du bas du panneau. Lors de l'analyse de la capacité portante structurelle de la dalle composite à l'aide de la théorie plastique, le bras de levier interne entre le centre de la force de compression du béton et le centre de la force de traction de l'acier est plus grand et la résistance du matériau est mieux utilisée ; par conséquent, les dalles composites à nervures fermées offrent une capacité portante structurelle plus élevée ou un facteur de sécurité plus élevé.

2. Résistance au feu – Aucun revêtement ignifuge requis

Des tests de résistance au feu ont vérifié que les dalles composites acier-béton profilées à nervures fermées présentent une excellente absorption de chaleur et une excellente résistance au feu dans des conditions standard d'échauffement, répondant aux exigences de résistance au feu (1,5 heures) pour les dalles de plancher de bâtiment de classe I. Étant donné que la conception à nervures fermées enveloppe complètement la tôle d'acier dans le béton, empêchant ainsi l'exposition directe de la chaleur à l'acier, ces dalles satisfont généralement aux normes de sécurité incendie des immeubles de grande hauteur sans nécessiter de revêtements pulvérisés ignifuges supplémentaires. Cette caractéristique permet d'économiser sur les coûts des matériaux et évite la pollution de l'environnement pendant la construction.

3. Dessous plat et finition facile – Utilisation d’une hauteur libre élevée

Le dessous de la dalle à nervures fermées est plat avec des âmes étroitement ajustées, permettant une finition de plafond flexible en fonction des besoins architecturaux : la surface peut être peinte par pulvérisation pour créer un plafond de style rainuré, enduite et peinte avec des revêtements à base d'eau pour un plafond plat et lisse, ou directement recouverte de tissu mural ou de papier peint. Le système de suspension unique à fentes de la dalle facilite l'installation de plafonds suspendus. De plus, la conception des dalles composites permet de réduire l'épaisseur des dalles, augmentant ainsi la hauteur libre du plafond du bâtiment.

4. Construction efficace – Économies sur l’acier d’armature

Pendant la construction, le placement d'une seule barre d'armature de traction inférieure dans chaque auge nervurée répond aux exigences structurelles en matière de portance, ce qui entraîne une utilisation moindre d'acier par rapport aux méthodes traditionnelles. Lorsque les charges supérieures sont modérées, la dalle à nervures fermées peut remplacer entièrement la couche inférieure de renforcement ; cela réduit la fabrication d'acier sur site et l'intensité de la main-d'œuvre tout en accélérant la vitesse de construction. Grâce à la conception de l'âme à nervures fermées, le béton peut être coulé sans avoir besoin de plaques de fermeture d'extrémité. L'installation consiste à poser les panneaux selon le plan de conception numéroté et à les souder aux poutres en acier, après quoi les étapes de construction suivantes peuvent commencer immédiatement.

Aperçu des principales spécifications

Avantages clés

Véritable action composite :La conception à nervures fermées enveloppe entièrement les nervures dans le béton, agissant comme des barres d'armature dans une dalle coulée sur place, permettant une synergie acier-béton et entraînant une capacité portante et des facteurs de sécurité plus élevés.

Excellente résistance au feu :Répond aux exigences de résistance au feu des dalles de plancher de bâtiment de classe I (1,5 h) sans nécessiter de revêtements ignifuges pulvérisés, offrant ainsi des économies de coûts et des avantages environnementaux.

Dessous plat et finition flexible :Le dessous plat et esthétique permet une pulvérisation directe, un revêtement de finition ou une installation au plafond suspendu, répondant à divers besoins esthétiques architecturaux ; il réduit également l’épaisseur des dalles, augmentant ainsi la hauteur libre du plafond.

Économies de barres d’armature et construction efficace :Le renforcement de traction peut être configuré en fonction de l'espacement des nervures pour remplacer les barres d'armature de la couche inférieure, réduisant ainsi la fabrication des barres d'armature sur site et accélérant la progression de la construction.

Résistance à la corrosion et intégrité structurelle :Le processus de formage fermé élimine le besoin de percer des trous dans les zones porteuses, préservant ainsi l'intégrité de la couche galvanisée et offrant une résistance à la corrosion supérieure à celle des tabliers à nervures ouvertes.

Applications

Systèmes de planchers composites pour structures en acier de grande et très grande hauteur.

Bâtiments publics de grande portée tels que stades, terminaux d'aéroport, gares ferroviaires, salles de concert et grands théâtres.

Installations industrielles et commerciales, notamment centrales électriques, sites de fabrication d'équipements électriques, grands supermarchés et centres logistiques.

Projets de structure métallique avec des exigences strictes en matière de résistance au feu et de finition esthétique de la sous-face de la dalle.

Pourquoi choisir un platelage de sol à profil fermé ?

Choisissez-vous une solution de revêtement de sol pour un immeuble de grande hauteur ou un projet de structure en acier de grande portée ? Le platelage de sol à profil fermé présente une conception à nervures fermées qui permet d'obtenir une véritable action composite entre l'acier et le béton. Des tests de résistance au feu ont vérifié qu'il peut atteindre une résistance au feu de 1,5 heure sans avoir recours à des revêtements ignifuges. De plus, la face inférieure plate facilite la finition, l'épaisseur de la dalle est réduite et la consommation d'acier d'armature est minimisée. Les profilés grand public, tels que YX65-185-555 et YXB48-200-600, se sont révélés efficaces dans de nombreux immeubles de grande hauteur, stades et aéroports, offrant une capacité portante élevée, une résistance au feu fiable et une construction efficace. Ils fournissent une solution de revêtement de sol éprouvée pour vos projets de structure en acier.

Foire aux questions

1. Comment les terrasses à profil fermé réalisent-elles une action composite sans gaufrages mécaniques ?

Les nervures fermées elles-mêmes font office de clés mécaniques. Une fois que le béton remplit la cavité fermée et durcit, l'acier et le béton s'emboîtent naturellement, de la même manière que les barres d'armature déformées se lient au béton. Cet emboîtement géométrique est suffisant pour une action composite dans la plupart des conceptions.

2. Le dessous peut-il être laissé exposé sans aucune finition supplémentaire ?

Oui. Le dessous plat reste souvent exposé après la peinture. La peinture par pulvérisation crée un effet de plafond rainuré texturé, tandis que le revêtement écrémé produit une surface lisse. Le choix dépend de l'intention architecturale et du niveau de finition souhaité.

3. Quelle est la portée maximale non étayée pour les terrasses à profil fermé ?

La capacité de travée non étayée dépend du profil, de l’épaisseur, de la qualité de l’acier et de l’épaisseur de la dalle de béton. Contrairement aux terrasses à profil ouvert, les terrasses à profil fermé ont souvent des caractéristiques de portée différentes en raison de leur géométrie fermée. Référez-vous toujours aux tableaux de portées du fabricant et confirmez auprès de l'ingénieur en structure.

4. Un renforcement supplémentaire du fond est-il toujours nécessaire ?

Pas toujours. Pour des charges modérées, le platelage à nervures fermées lui-même peut fournir une capacité de traction suffisante, éliminant ainsi le besoin de barres de renfort inférieures. Pour des charges plus lourdes ou des portées plus longues, une petite barre dans chaque auge nervurée peut être spécifiée. La conception structurelle détermine les exigences exactes.

5. Comment le revêtement galvanisé affecte-t-il la liaison composite ?

Le revêtement galvanisé n’altère pas significativement la liaison entre l’acier et le béton. Le principal mécanisme de liaison est le verrouillage mécanique des nervures fermées. Le revêtement protège également l'acier de la corrosion pendant sa durée de vie, car l'enveloppe en béton fournit un environnement alcalin.
