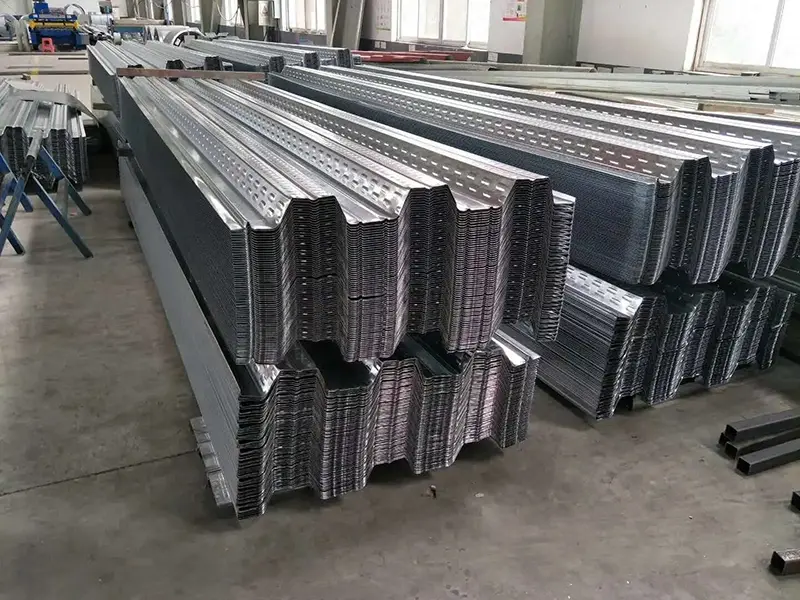

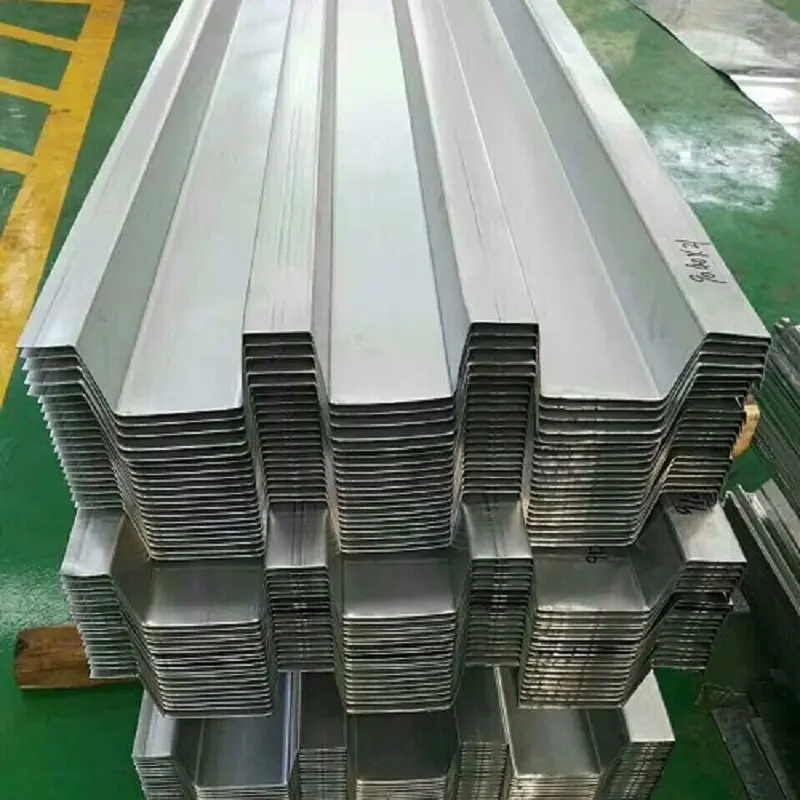

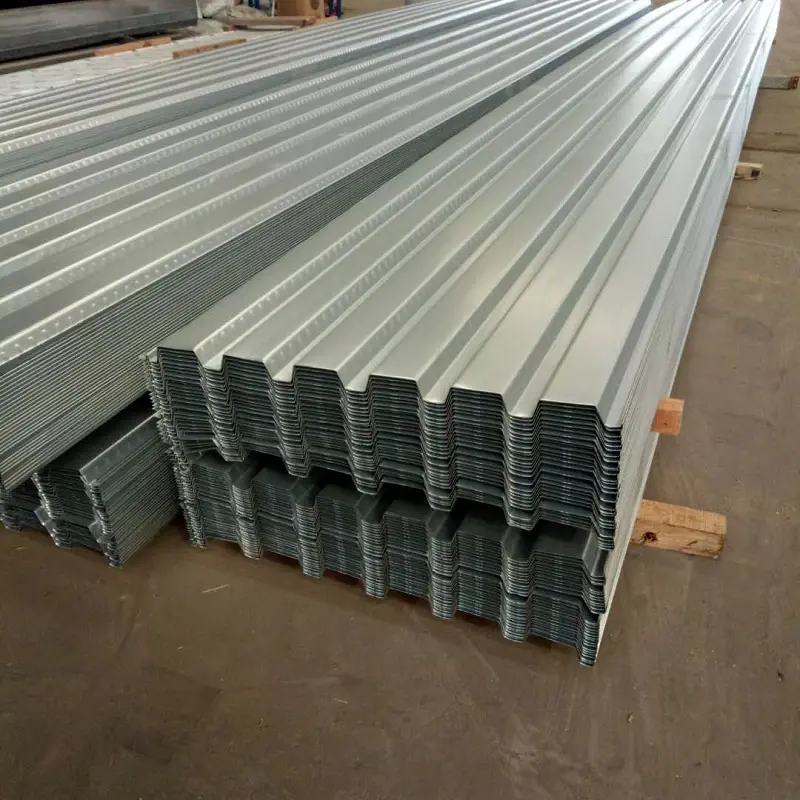

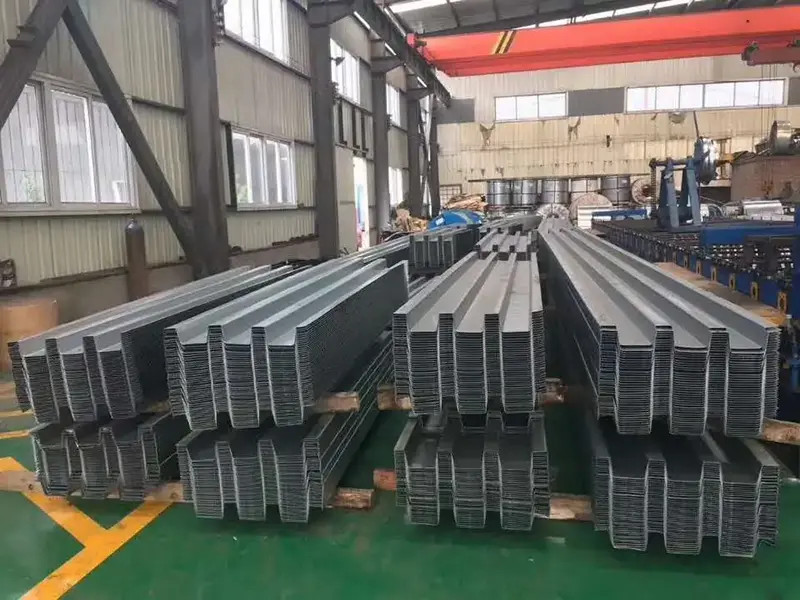

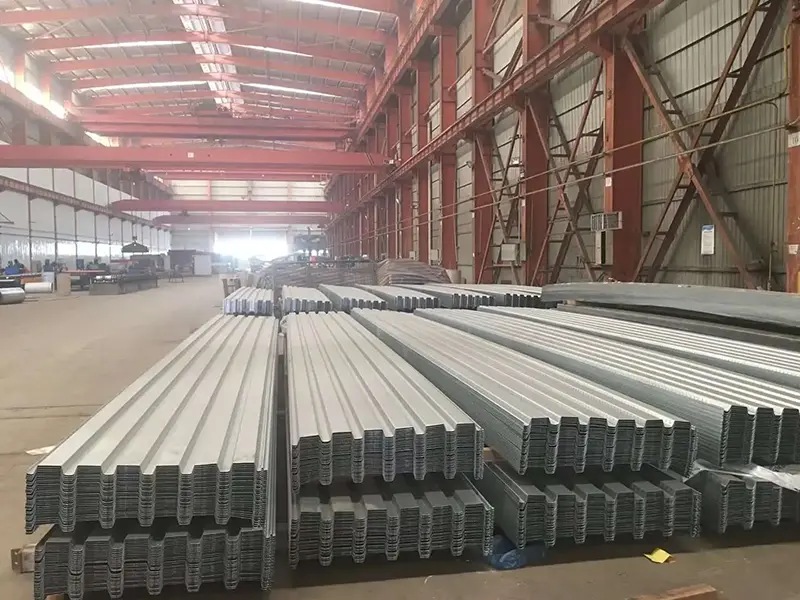

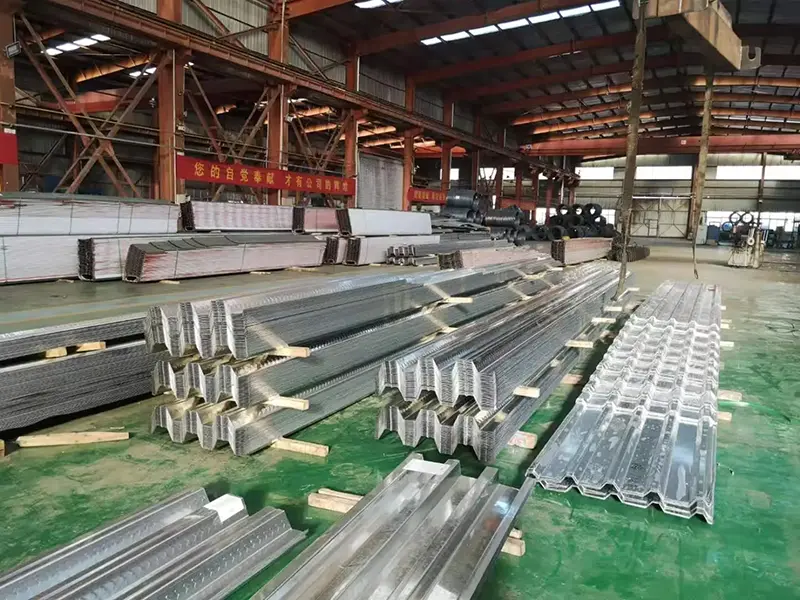

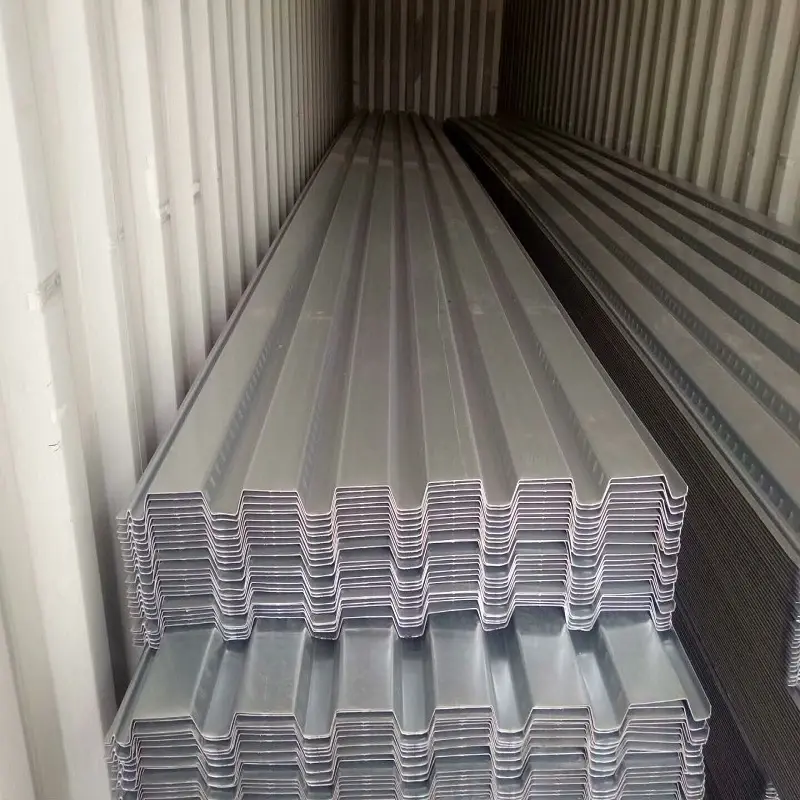

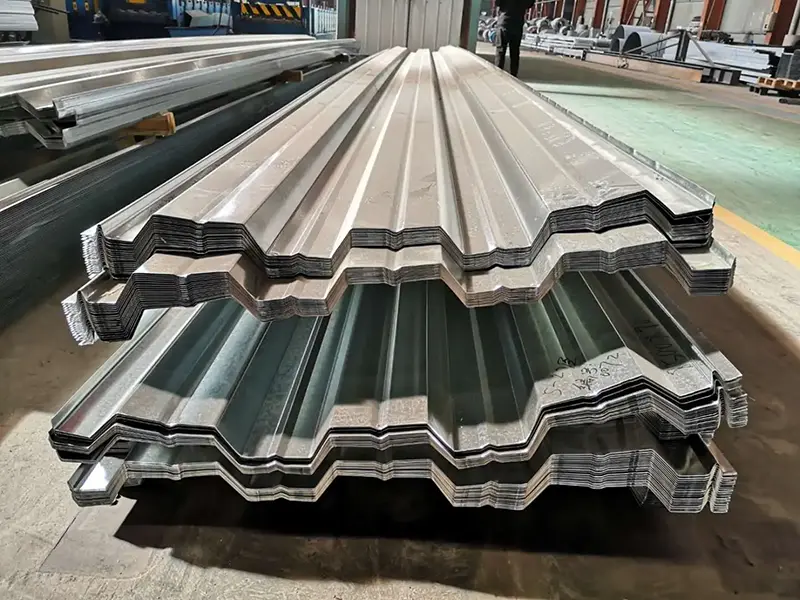

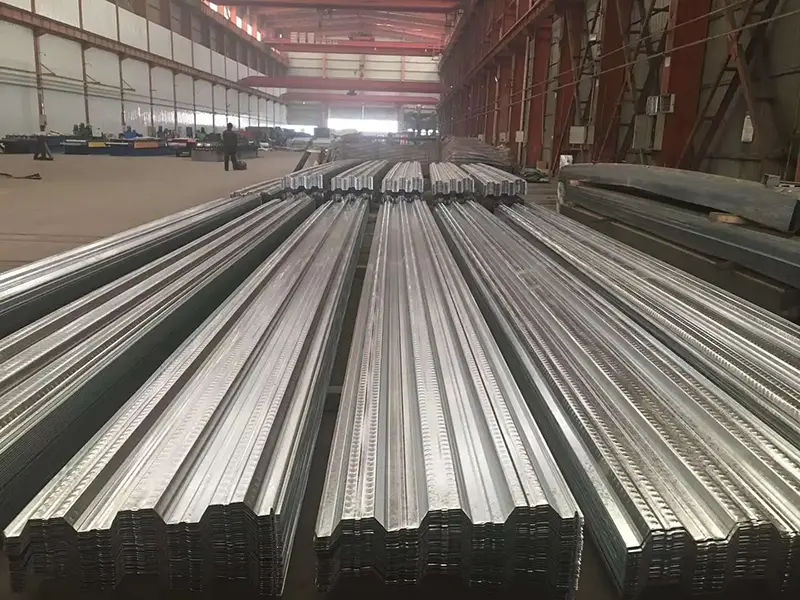

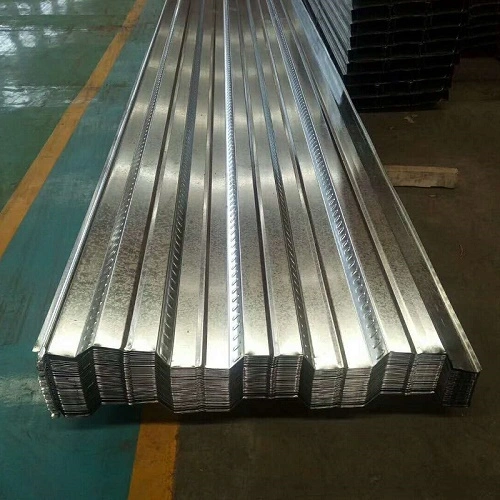

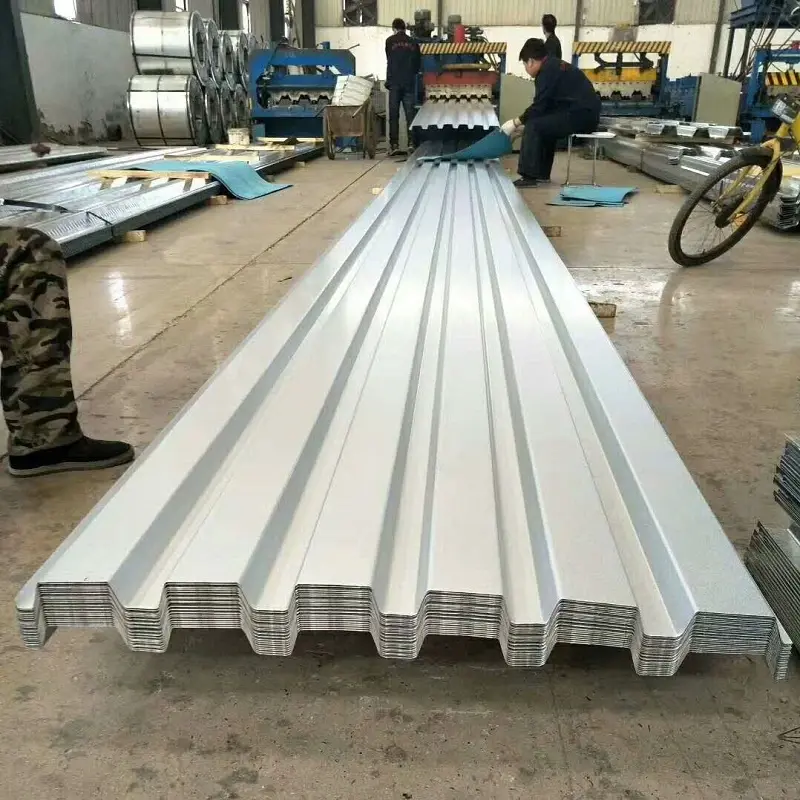

Le platelage de plancher à nervures ouvertes est un panneau ondulé formé à froid fabriqué à partir de tôle d'acier galvanisée à chaud ou revêtue d'Al-Zn. Il présente une section transversale ouverte en V, en U ou trapézoïdale, le haut du canal nervuré étant laissé ouvert. Cette conception facilite le placement des barres d'armature, le tracé des lignes électriques et le coulage du béton sur place.
SEBNO Matériaux de Constructionfournit des planchers à profil ouvert dans le cadre de sa gamme de produits de structure en acier. Les panneaux servent de coffrage permanent pendant la construction et travaillent ensuite de manière composite avec la dalle de béton comme renfort de traction.
Le matériau de base est de l'acier de construction au carbone de haute qualité ou de l'acier faiblement allié provenant de grands producteurs nationaux tels que Shougang, Angang, Hangang, Tanggang, Baosteel et WISCO. Le grammage du revêtement varie généralement de 60 à 275 g/m², avec un maximum de 600 g/m² disponible pour les environnements exigeants.

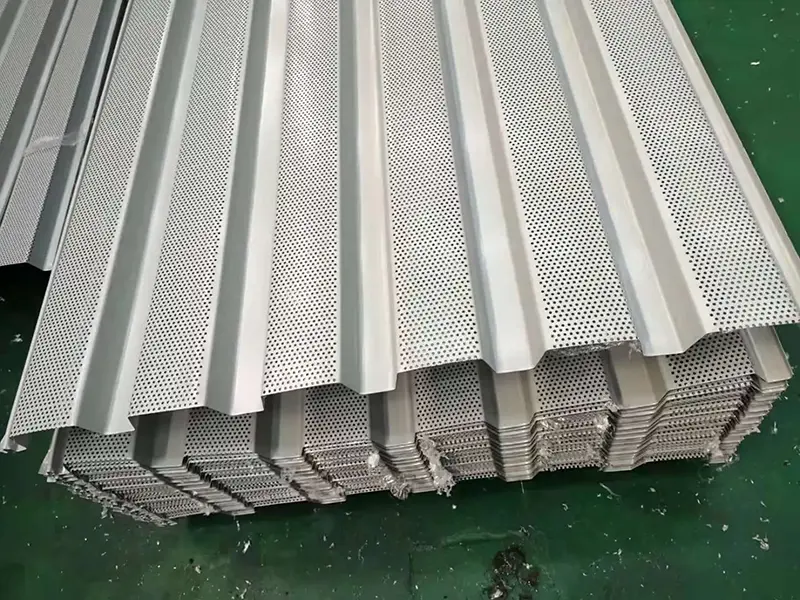

Les limites d'élasticité courantes incluent 250 MPa, 280 MPa, 320 MPa et 350 MPa, et peuvent atteindre jusqu'à 550 MPa. La surface peut être gaufrée pour améliorer la liaison avec le béton, ce qui contribue à établir une action composite fiable entre le tablier en acier et la dalle.
Pendant la construction, le platelage est posé sur des poutres en acier et fixé aux extrémités par des points de soudure à pleine pénétration. Les connexions intermédiaires utilisent des goujons de cisaillement soudés à travers le tablier dans la poutre en acier. Les panneaux adjacents sont assemblés à l'aide d'outils de serrage spécialisés qui verrouillent les points de connexion en relief.
Le platelage supporte le poids propre du béton humide et les charges de construction pendant la phase de construction. Une fois durci, le béton agit avec la dalle comme un système composite, fonctionnant comme armature de traction dans les calculs structurels.
La série de planchers à profil ouvert couvre une large gamme de profils. Le tableau ci-dessous répertorie les paramètres représentatifs de plusieurs modèles courants.
| Type de profil | Largeur dépliée (mm) | Largeur efficace (mm) | Épaisseur commune (mm) | Moment d'inertie (cm⁴/m) | Module de section (cm³/m) | Taux d'utilisation des matériaux |
|---|---|---|---|---|---|---|
| YX76-305-915 | 1000 | 915 | 0,8 à 1,5 | 106,6-214,1 | 24h46-52h41 | 91,5% |
| YX60-263-790 | — | 790 | 0,8 à 1,2 | 60h60-83h11 | 41h26-57h32 | 79% |
| YX51-342-1025 | 1250 | 1025 | 0,8 à 1,2 | Consulter le fabricant | Consulter le fabricant | 82% |
| YX51-250-750 | 1000 | 750 | 0,6–1,2 | — | Env. 17,9 (0,8 mm) | 75% |
| YX130-300-600 | 1000 | 600 | 0,8 à 1,2 | 241,49-441,34 | 36h31-63h95 | 60% |
| YX70-200-600 | 1000 | 600 | 0,8 à 1,5 | Consulter le fabricant | Consulter le fabricant | 60% |
| YX75-230-690 | 1000/1085 | 690 | 0,8–2,3 | 91.62-142.01 | 23h46-38h98 | 69% |
Lors du coulage du béton, le platelage doit supporter les charges de construction en utilisant sa propre résistance et sa rigidité. Pour le modèle YX60-263-790 en acier Q345 d'épaisseur 1,2 mm, la portée maximale non étayée pour une dalle composite continue à trois travées de 120 mm d'épaisseur est de 2,65 m. Le modèle YX51-250-750 de 0,8 mm d'épaisseur a une plage de portée applicable de 2,5 à 3,0 m.
Cette capacité non étayée permet une installation simultanée sur plusieurs étages, permettant un coulage du béton par étapes et une séquence de construction globale plus rapide.
Lorsque le platelage en acier et le béton agissent de manière composite via des reliefs et des goujons de cisaillement, la capacité portante augmente considérablement. Par exemple, une configuration utilisant du YX60-263-790 (1,0 mm d'épaisseur) avec des poutres en acier Q235 et une dalle en béton C30 de 100 mm d'épaisseur a une capacité de flexion de 21,71 kN·m. Si l'on utilise plutôt de l'acier Q345, la capacité s'élève à 29,77 kN·m. Les valeurs de capacité pour d'autres qualités de béton, épaisseurs de dalles et qualités d'acier peuvent être calculées à l'aide de ces paramètres.
Plusieurs procédures nécessitent une attention particulière lors de l'installation. Les extrémités du platelage doivent être reliées aux poutres en acier avec des soudures par points à pleine pénétration. Les connexions intermédiaires utilisent le soudage des goujons traversant le pont. Les feuilles adjacentes sont verrouillées aux points gaufrés à l'aide d'une pince à sertir spécialisée. Dans les zones courbes, la découpe plasma est recommandée pour garder les bords lisses et préserver le revêtement galvanisé.
La conception originale spécifie un espacement des soudures de 305 mm, mais celui-ci peut être réduit pendant la construction pour éviter toute déformation sous l'effet de la circulation piétonnière ou du coulage du béton. Un renfort à moment négatif doit également être installé dans les sections en porte-à-faux conformément aux spécifications de conception pour éviter les fissures.
1. Coffrage perdu.Le platelage remplace le coffrage en bois traditionnel, il n'y a donc pas besoin d'installation, de décapage ou d'étaiement. Cela accélère le calendrier de construction.
2. Léger à haute résistance.La consommation d'acier est d'environ 9 à 10 kg/m² pour des tôles de 0,8 mm d'épaisseur, avec une portée optimale de 2,5 à 3,5 m. Le platelage fonctionne également comme renfort de traction dans le système de plancher composite.
3. Construction séquentielle efficace.Les panneaux peuvent être posés sur plusieurs étages en même temps et le béton peut être coulé par étapes. Cela raccourcit considérablement le calendrier global du projet.
4. Routage utilitaire pratique.Le profil à nervures ouvertes permet l'installation directe de conduits et de câblages sans fentes ni canalisations secondaires.
5. Résistance à la corrosion et recyclabilité.Le revêtement galvanisé offre une protection contre la rouille pendant les phases de construction et de service. Le matériau en acier est entièrement recyclable à la fin de sa durée de vie.
Pour les exigences de portée et de charge :Choisissez le profil et l'épaisseur en fonction des tableaux de portées non étayés et des calculs de charge des dalles composites. Des charges plus lourdes ou des portées plus longues peuvent nécessiter des panneaux plus épais ou des qualités d'acier plus élevées.
Pour le routage des services publics :Les nervures ouvertes facilitent le passage des conduits et du câblage, mais la disposition doit être coordonnée avec l'emplacement des renforts pour éviter les conflits.
Pour les zones courbes ou irrégulières :Le découpage au plasma est préféré au cisaillement pour maintenir la qualité des bords et l’intégrité du revêtement galvanisé.
Pendant le soudage :Respectez l’espacement de soudure spécifié pour les soudures par points et les goujons de cisaillement. Un espacement plus dense peut être utilisé temporairement pour éviter la déformation pendant la construction, mais la conception structurelle doit être respectée pour les connexions finales.
1.Systèmes de planchers composites pour structures en acier à plusieurs étages et de grande hauteur.
2.Structures de plancher pour installations industrielles et entrepôts logistiques.
3.Projets de revêtements de sol de grande portée, notamment complexes commerciaux et structures de stationnement.
4.Projets de structure en acier qui nécessitent une construction rapide et des flux de travail par étapes.
Le platelage à profil fermé offre généralement une meilleure résistance au feu car les nervures sont entièrement fermées et le béton entoure plus complètement l'acier. Les terrasses à profil ouvert peuvent nécessiter des mesures ignifuges supplémentaires, en fonction du classement au feu du projet. Les tests d'incendie doivent être revus pour chaque type de profil.
Oui, de nombreux modèles à profil ouvert sont conçus pour une installation non étayée dans les limites de portée spécifiées. Par exemple, le YX60-263-790 avec 1,2 mm d'acier Q345 peut s'étendre jusqu'à 2,65 m sans étaiement pour une dalle continue à trois travées de 120 mm. Référez-vous toujours aux tableaux de portées du fabricant et aux calculs de structure du projet.
Les deux revêtements offrent une protection contre la corrosion, mais le revêtement Al-Zn offre généralement une meilleure résistance aux températures élevées et dans certains environnements corrosifs. Le choix dépend de l'environnement du projet et des exigences de durée de vie. Le revêtement Al-Zn est souvent spécifié pour les environnements côtiers ou industriels.
Les nervures ouvertes offrent un espace pour faire passer des conduits et des câbles une fois le béton durci. Cela élimine le besoin de découper des canaux dans la dalle. Cependant, l'aménagement des services publics doit être planifié avant le coulage du béton afin d'éviter toute interférence avec les barres d'armature.
La norme principale est GB/T 12755-2008 pour les tôles d'acier profilées. La conception structurelle suit généralement la norme GB 55004-2021 et l'atlas des normes nationales 05SG522. Des certificats de matériaux et des rapports d'essais de charge peuvent être fournis sur demande.
Tianjin SENBO Building Materials Technology Co., Ltd. est un fabricant de planchers à profil ouvert, de planchers porteurs, de planchers composites et d'autres produits à enveloppe métallique. Notre base de production est située dans la zone de développement économique de Jinghai, à Tianjin, en Chine, équipée de lignes de production automatisées et d'un processus d'inspection qualité en quatre étapes. Pour plus d'informations sur notre usine, nos certifications, nos capacités de test et nos références de projets, veuillez visiter notreÀ propos de nouspage oucontactez notre équipe d'ingénierie.
