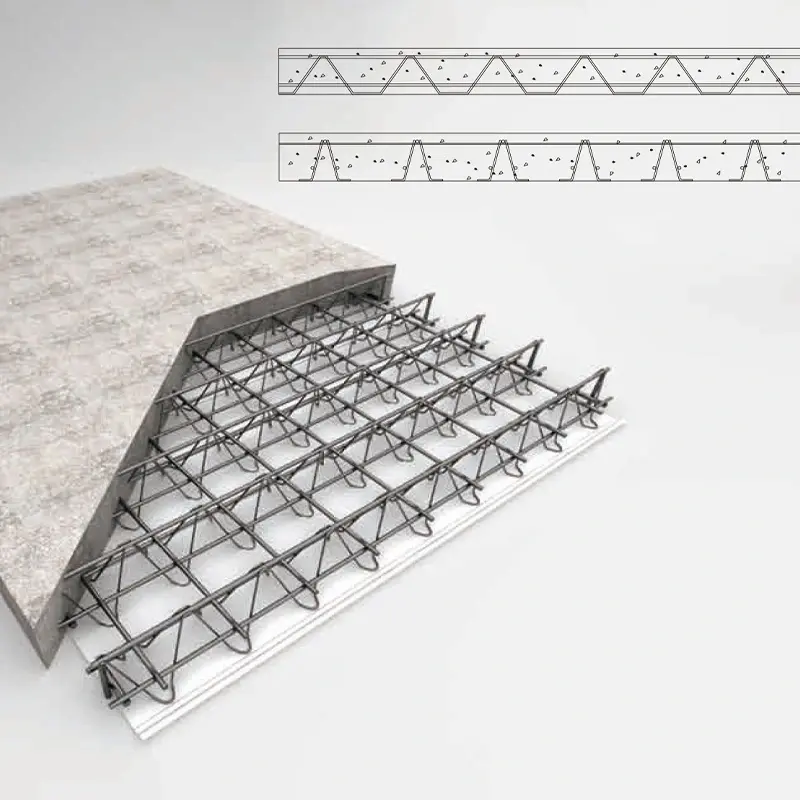

Le platelage de plancher en treillis à barres d'armature est un panneau porteur composite formé en combinant une ferme à barres d'armature en acier avec une plaque inférieure sur une ligne de production automatisée. La ferme elle-même se compose de barres de membrures supérieures, de barres de membrures inférieures et de barres d'âme reliées par soudage par points par résistance, créant une structure triangulaire stable. Cette ferme est ensuite soudée à une plaque inférieure, généralement une tôle d'acier galvanisée de 0,5 mm d'épaisseur ou un panneau en fibrociment.
Matériaux de construction SENBOfournit ce produit dans le cadre de sa gamme de revêtements de sol à structure métallique. Le platelage sert de coffrage permanent pendant la construction et contribue ensuite aux performances structurelles de la dalle en béton.
Les membrures supérieure et inférieure sont généralement fabriquées en acier HRB400 ou CRB550, tandis que les barres d'âme utilisent généralement de l'acier HPB300, HRB400 ou CPB550. Les barres de support verticales et horizontales sont généralement HPB300 ou HRB400.
Lorsqu'une tôle d'acier galvanisée est utilisée comme coffrage inférieur, son épaisseur est de 0,5 mm, sa limite d'élasticité est d'au moins 250 N/mm² et le poids du revêtement de galvanisation double face est d'au moins 120 g/m². La feuille inférieure est disponible en deux largeurs : Type A (600 mm) et Type B (576 mm).
Les hauteurs des fermes en acier vont de 50 mm à 340 mm, correspondant à des épaisseurs de dalles de 80 mm à 370 mm. Les diamètres des membrures supérieure et inférieure sont de 6 à 12 mm et les diamètres des barres d'âme sont de 4 à 8 mm. Il existe plusieurs séries de produits, telles que TD1-TD7 et HB1-HB8, le TD3-90 étant un modèle couramment utilisé.
Les produits sont classés en fonction du type de coffrage de fond. Le type traditionnel utilise une tôle d'acier galvanisée, tandis que le type permanent (non amovible) utilise du béton à granulats fins ou des panneaux de fibrociment. Selon les atlas de normes nationales 23CG56-1 et 23CG56-2, les produits de coffrage de fond permanent éliminent le besoin de retrait du coffrage sur site, offrent une finition inférieure lisse et conviennent aux environnements humides ou propres ainsi qu'aux bâtiments sans plafonds suspendus.
Un projet de très grande hauteur actuellement en construction a une superficie totale de 218 000 m². La tour A s'élève à 39 étages (176,1 m) et la tour B atteint 51 étages (212,4 m). Le projet a utilisé 140 800 m² de systèmes de tablier en treillis et 16 100 m² de coffrages de bordure. Les épaisseurs des dalles variaient de 110 mm à 150 mm et les fermes étaient fabriquées par soudage par points par résistance à haute fréquence.
Par rapport aux dalles traditionnelles coulées sur place, cette méthode a éliminé l'installation et le retrait du coffrage et la fixation manuelle des barres d'armature. La qualité de la construction est restée stable et fiable tout au long.
Le parc des expositions du parc scientifique et technologique AI de Zhongguancun est un projet pilote de « bâtiment zéro carbone » à Pékin. La structure à ossature d'acier de quatre étages a été conçue pour une intensité sismique de 8. Elle présente une portée maximale de 3,5 m et une longueur maximale en porte-à-faux de 8,25 m.
Un plancher de type TD3-90 a été utilisé, avec une hauteur de ferme de 90 mm et une épaisseur totale de dalle de 120 mm. La portée maximale non supportée pendant la construction était de 3,0 m. Dans la zone en porte-à-faux de 8,25 m, des doubles poteaux verticaux temporaires ont été installés à mi-portée pour induire une cambrure vers le haut de 1,5‰, assurant ainsi la sécurité structurelle.
Le renfort est entièrement enrobé de béton, offrant une résistance au feu similaire à celle des dalles traditionnelles coulées sur place. Les tests indiquent qu'une dalle de 100 mm d'épaisseur (correspondant à une ferme en acier de 70 mm de hauteur) atteint un indice de résistance au feu de 1,68 heures. La tôle d'acier galvanisée ne nécessite aucune protection incendie supplémentaire.
Comparé aux dalles composites utilisant un platelage en acier profilé, le platelage en treillis d'acier offre une meilleure résistance à la corrosion. Étant donné que la tôle d'acier galvanisée ne contribue pas à la portance structurelle pendant la phase de service, la rouille ne peut pas compromettre l'intégrité structurelle.
La production en usine garantit un espacement uniforme des armatures et une épaisseur d’enrobage de béton constante. Le travail de fixation des barres d'armature sur site est réduit de 60 à 70 %. Pour le projet de sous-sol Xiqing Houtai Plot G à Tianjin, l'utilisation de cette technologie a raccourci la période de construction d'environ 10 jours et a entraîné une économie totale de 1,972 million de RMB. Le coût global par mètre carré était inférieur de plus de 20 % à celui des dalles composites traditionnelles.
Les paramètres suivants sont basés sur la norme industrielle JG/T 368-2012 et les atlas standards nationaux. La personnalisation est disponible.
| Indicateur de performance | Paramètre/Spécification | Norme / Remarques |
|---|---|---|
| Norme exécutive | JG/T 368-2012 « Platelage de plancher en treillis d'acier » | Norme actuelle de l'industrie |
| Base de conception | 22G522-1, 23CG56-1/2 | Atlas national standard |
| Matériau des barres d'armature en ferme | Accords haut/bas : HRB400/CRB550 ; Membres Web : HPB300/HRB400 | |
| Hauteur de la ferme | 50-340 mm | Correspond à une épaisseur de dalle de 80 à 370 mm |
| Diamètre de la corde supérieure/inférieure | 6 à 12 millimètres | |
| Diamètre du membre Web | 4 à 8 mm | |
| Épaisseur de la plaque inférieure | Tôle d'acier galvanisée : 0,5 mm ; Béton à granulats fins : 18-25 mm ; Panneau en fibrociment : 12–20 mm | |
| Revêtement galvanisé | ≥120 g/m² | Double face |
| Largeur du panneau | Type A : 600 mm ; Type B : 576 mm ; Type C (coffrage perdu) : 1200 mm | |
| Longueur du panneau | 1,0 à 12,0 m (max. jusqu'à 7,2 m) | |
| Capacité de cisaillement de soudure | Nœuds : selon le tableau 7 ; Appui à la membrure inférieure : ≥6 kN ; Appui à la membrure supérieure : ≥13 kN |

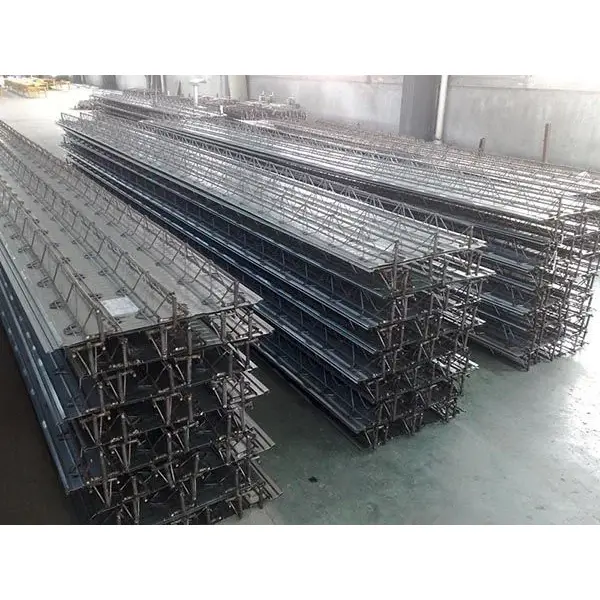

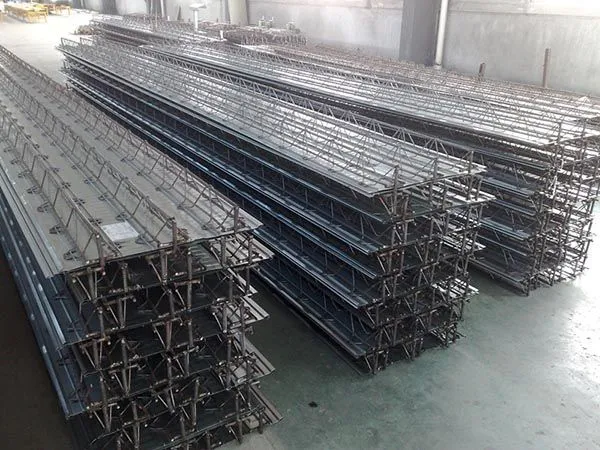

1. La préfabrication en usine garantit la cohérence.La ferme est formée par soudage par points par résistance automatisé, ce qui maintient l'espacement des renforts uniforme et les dimensions précises. Cela réduit la fixation des barres d'armature sur site de 60 à 70 % et conduit à une qualité de construction plus constante.
2. Rigidité bidirectionnelle comparable aux dalles coulées sur place.Le système peut être conçu comme une dalle bidirectionnelle, offrant une rigidité similaire à celle d'une dalle en béton armé coulée sur place avec armature bidirectionnelle. Les performances sismiques sont généralement meilleures que celles des dalles composites profilées en acier.
3. Résistance au feu et à la corrosion sans revêtements supplémentaires.L'armature étant entièrement enrobée de béton, une dalle de 100 mm atteint une résistance au feu de 1,68 heures sans ignifugation. La tôle galvanisée sert uniquement de coffrage, la corrosion n'affecte donc pas la sécurité structurelle.
4. Soffite lisse et épaisseur de dalle réduite.Le dessous est plat. Par rapport au platelage en acier profilé standard, l'épaisseur totale de la dalle peut être réduite de 30 à 50 mm tout en conservant la même hauteur de plafond libre, ce qui contribue à réduire la hauteur du sol au sol.
5. Avantages en termes de coûts et de délais.Le coffrage est éliminé, les étaiements sont minimisés et une construction simultanée à plusieurs étages devient possible. La tôle inférieure atteint une utilisation de 96 % de la surface avec seulement 0,5 mm d'épaisseur d'acier, réduisant ainsi la consommation de matériaux.
Pour une conception de dalle à double sens :Le platelage en fermes d'armature peut être conçu comme une dalle bidirectionnelle en ajoutant un renfort supplémentaire dans la direction transversale. Confirmez auprès de l'ingénieur en structure que la disposition des panneaux et les conditions de support correspondent aux hypothèses de conception.
Pour les applications de coffrage permanent de fond :Choisissez du béton à granulats fins ou des panneaux de fibrociment lorsqu'une face inférieure lisse est requise sans plafond suspendu. Vérifiez que l'environnement est adapté au matériau de coffrage de fond sélectionné.
Pour les consoles longues :Des supports temporaires peuvent être nécessaires, comme l'a démontré le projet de Zhongguancun où des poteaux doubles ont été utilisés pour induire une cambrure vers le haut. Calculez les exigences de déflexion et de cambrure en fonction de la longueur réelle du porte-à-faux et des charges de construction.
Lors de l'installation :Assurer la qualité du soudage à tous les nœuds et supports. Respectez l’espacement des soudures et la pression des électrodes spécifiés. Pour les tôles galvanisées, évitez une chaleur excessive qui pourrait endommager le revêtement. Protégez les panneaux de l’humidité s’ils sont stockés sur place pendant des périodes prolongées.
1.Systèmes de plancher et de toiture pour structures en acier de grande et très grande hauteur.
2.Structures de plancher à longue portée et à grand porte-à-faux.
3.Plateformes et planchers d'exploitation dans les installations industrielles et les entrepôts logistiques.
4.Bâtiments nécessitant une résistance à l’humidité, à la corrosion ou dans des environnements de salle blanche, pour lesquels un coffrage de fond permanent est recommandé.
Les dalles composites en tôle d'acier profilée s'appuient sur le tablier en acier comme coffrage et comme renfort de traction. Le platelage en treillis de barres d'armature utilise une ferme en acier séparée pour le renforcement structurel, de sorte que la tôle inférieure ne sert que de coffrage. Cela signifie que la feuille inférieure peut être plus fine (0,5 mm) et que la corrosion n'affecte pas la capacité structurelle. Le dessous de la dalle est également plus plat.
Le coffrage de fond permanent (béton à granulats fins ou panneau en fibrociment) élimine le besoin de démonter le coffrage après la cure du béton. Il offre une face inférieure lisse et propre qui peut être laissée exposée sans plafond suspendu. Ceci est particulièrement utile dans les applications humides, propres ou architecturales.
Oui. En ajoutant un renfort transversal et en concevant les supports de panneaux en conséquence, le système peut obtenir un comportement de dalle bidirectionnel similaire à celui d'une dalle coulée sur place. La conception doit tenir compte des dimensions des panneaux et de l’orientation des fermes.
Les exigences de support dépendent de la hauteur des fermes, de l’épaisseur de la dalle et de la portée. Pour des portées typiques allant jusqu'à environ 3 m, aucun support temporaire ne peut être nécessaire. Pour les portées ou les porte-à-faux plus longs, des poteaux ou des étais temporaires sont utilisés. Les tableaux de portées du fabricant et les calculs de l'ingénieur en structure doivent déterminer la disposition exacte.
La principale norme industrielle est la JG/T 368-2012 « Steel Truss Floor Decking ». Les références de conception incluent les atlas standards nationaux 22G522-1 et 23CG56-1/2. Les tests de matériaux et de soudures suivent les exigences de ces documents.

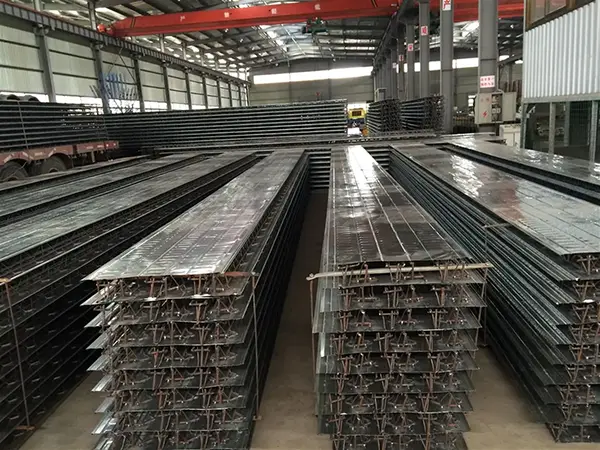

Tianjin SENBO Building Materials Technology Co., Ltd. est un fabricant de planchers en treillis à barres d'armature, de planchers à profil ouvert, de planchers porteurs et d'autres produits d'enveloppe métallique. Notre base de production est située dans la zone de développement économique de Jinghai, à Tianjin, en Chine, équipée de lignes de production automatisées et d'un processus d'inspection qualité en quatre étapes. Pour plus d'informations sur notre usine, nos certifications, nos capacités de test et nos références de projets, veuillez visiter notreÀ propos de nouspage oucontactez notre équipe d'ingénierie.
