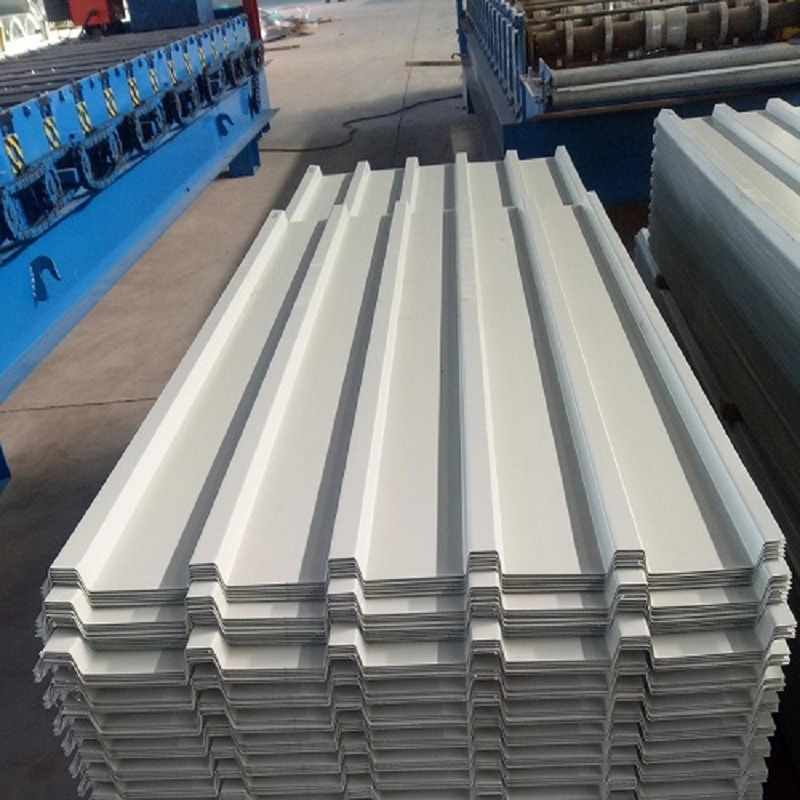

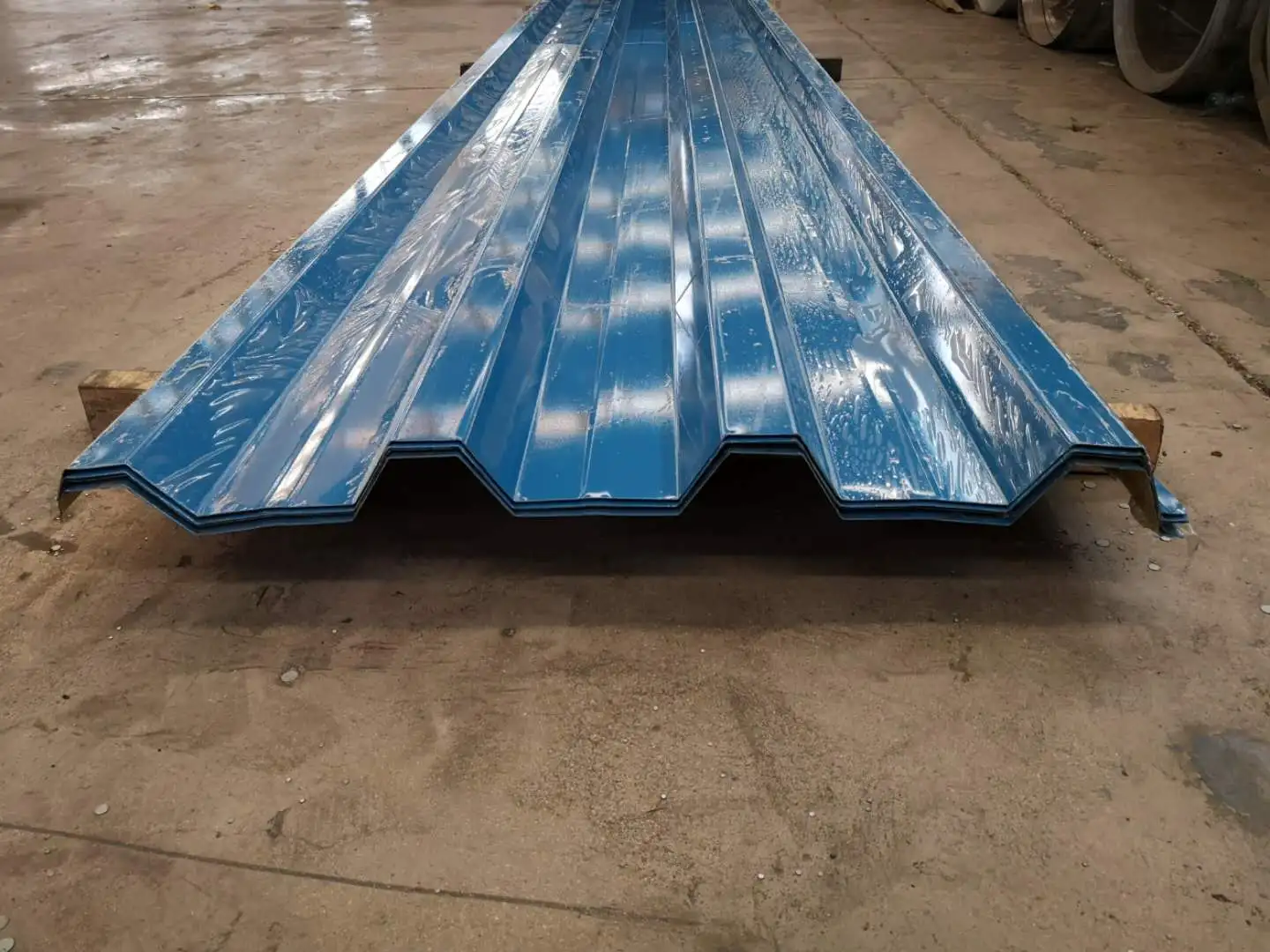

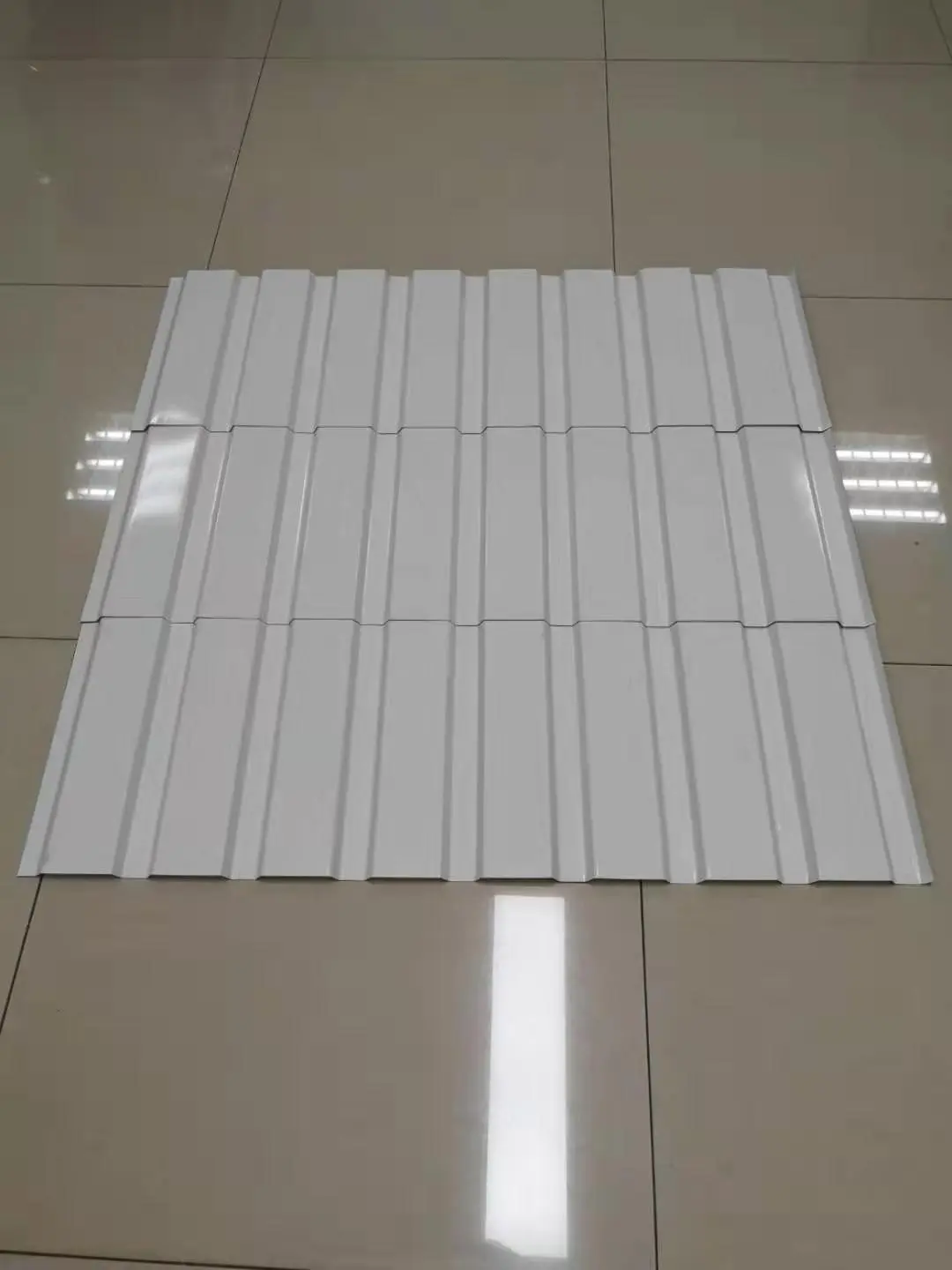

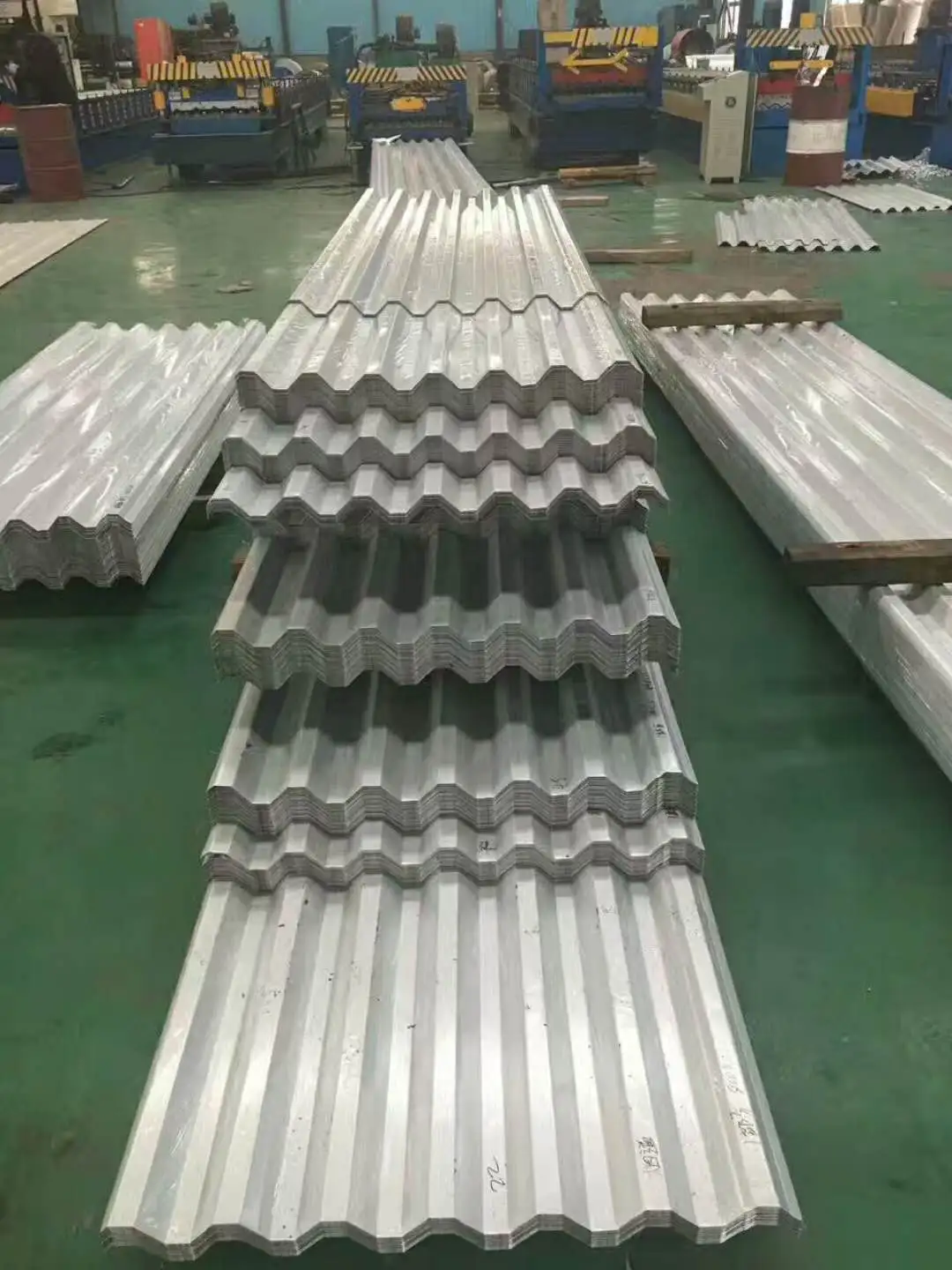

Les tôles d'acier profilées à revêtement coloré sont produites par laminage à froid de bobines d'acier à revêtement coloré en profilés ondulés. Ils servent de toiture, de revêtement mural et de décoration intérieure ou extérieure pour les bâtiments industriels, les entrepôts et les structures métalliques de grande portée. Chaque tôle est constituée d'un substrat en acier offrant une résistance mécanique, d'un revêtement métallique agissant comme une barrière contre la corrosion et d'un revêtement organique qui assure la résistance aux intempéries et l'apparence. SENBO exploite plusieurs lignes de profilage pour ces profilés, avec des contrôles internes sur la géométrie des profilés, l'épaisseur du revêtement et la qualité du métal de base.
La matière première est une bande d'acier laminée à froid ou à chaud, généralement fournie en séries de 1 000 mm de largeur. Les classes de limite d'élasticité incluent 250 MPa, 280 MPa, 320 MPa, 350 MPa et 550 MPa. La structure du revêtement est conforme à la norme GB/T 12754. Une configuration courante utilise deux couches de couche de finition sur la face avant et une couche sur la face arrière. Les revêtements en polyester (PE) ou en fluorocarbone (PVDF) sont sélectionnés en fonction de la résistance aux intempéries souhaitée. Le type de revêtement spécifique est confirmé au moment de la commande.
Les épaisseurs courantes vont de 0,4 mm à 1,6 mm. Les revêtements de toiture et de mur utilisent généralement un minimum de 0,5 mm à 0,6 mm, tandis que les extérieurs importants des bâtiments ne doivent pas être inférieurs à 0,6 mm. Les planchers porteurs peuvent nécessiter des épaisseurs allant jusqu'à 2 mm ou 3 mm. Les hauteurs d'ondulation varient de 10 mm à 200 mm. Pour les sections non raidies, le rapport hauteur/épaisseur doit être maintenu de préférence en dessous de 200. La largeur utile dépend du profil. Les profils largement utilisés incluent YX35-125-750 (hauteur de nervure de 35 mm, largeur effective de 750 mm), Jiaochi 760 (YX51-380-760) et Jiaochi 820.
| Indicateur de performance | Paramètre/Spécification | Base ou remarques |
|---|---|---|
| Norme exécutive | GB/T12755-2008 | Tôles d'acier profilées pour le bâtiment |
| Norme de revêtement | GB/T12754 | Tôles et bandes d'acier à revêtement coloré |
| Épaisseur commune | 0,4 à 1,6 mm | Toiture minimum 0,6 mm pour les bâtiments clés |
| Plage de hauteur des nervures | 10 à 200 mm | Rapport hauteur/épaisseur de préférence ≤200 |
| Limite d'élasticité | 250 à 550 MPa | 250 MPa et 350 MPa commun ; 550 MPa pour les profils à encliquetage |
| Poids mort | 6 à 10 kg/m² | Enveloppe légère |
| Largeur de la feuille de base | 1000 mm commun | Séries 600 mm, 1 000 mm et 1 200 mm disponibles |
| Pente de toit recommandée | 2 à 5 % pour une longueur continue | Limite de flèche l/300 |
| Exigences de revêtement | Galvanisé à chaud ≥90/90 g/m² ; Al-Zn enduit ≥50/50 g/m² | Unless otherwise specified |
Les tôles d'acier profilées colorées pèsent entre 6 kg/m² et 10 kg/m², ce qui est nettement inférieur à celui des bardages traditionnels en béton ou en maçonnerie. La limite d'élasticité varie de 250 MPa à 550 MPa, offrant une bonne rigidité du diaphragme et une bonne capacité de charge. Dans l'atelier principal de Huangshi Daye Special Steel, des tôles de toiture profilées YX114-333-666 d'une épaisseur de métal de base de 0,8 mm ont été installées sur une superficie de 13 200 m² pour la seule travée BC, confirmant leur adéquation aux grands toits industriels.
Le produit prend en charge à la fois la préfabrication en usine et le profilage sur site. Dans le cadre du projet d'usine d'Anhui Chaolong Optoelectronics, des machines de profilage montées sur véhicule ont produit des feuilles sur site, permettant une installation immédiate et évitant les dommages liés au transport. Les nacelles articulées facilitent le positionnement, augmentant l'efficacité de l'installation de 70 % et réduisant le travail manuel à haute altitude de 60 %. Le projet couvrait plus de 76 000 m². Pour le hangar de stockage fermé du Yugang Material Yard à Lanzhou, la structure en treillis tubulaires la plus grande portée du nord-ouest de la Chine, les panneaux de toit ont utilisé de l'acier galvanisé à chaud à haute résistance de 0,6 mm d'épaisseur avec une finition profilée colorée. L'installation sur une longue portée a réduit le nombre de chevauchements de toit.

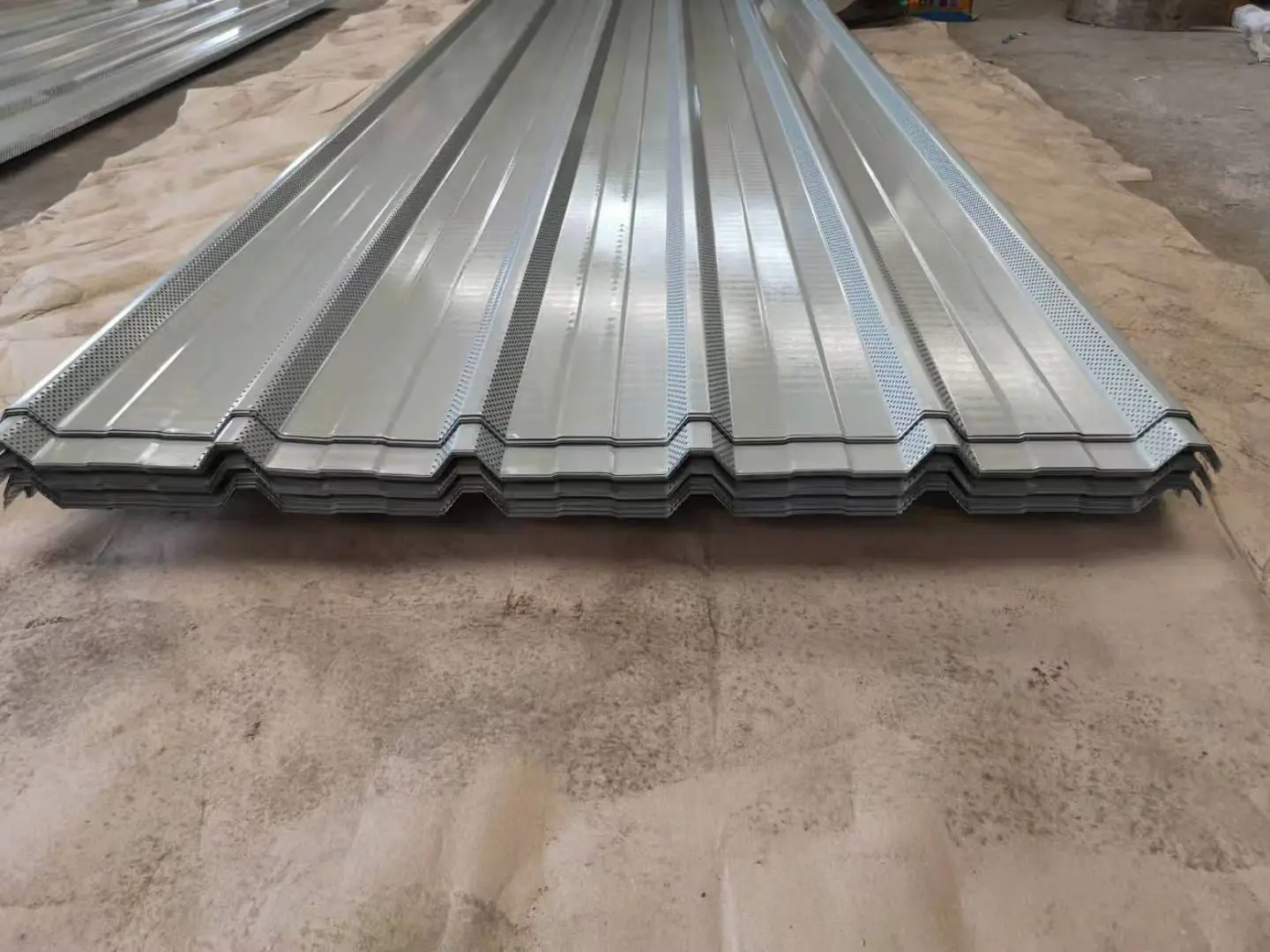

Le revêtement extérieur offre des propriétés autonettoyantes et une résistance aux intempéries à long terme. Les systèmes de revêtement peuvent être ajustés pour s'adapter aux environnements corrosifs. Pour les substrats galvanisés à chaud, un grammage de revêtement double face d'au moins 90 g/m² par face est standard, sauf indication contraire. Pour les supports en alliage aluminium-zinc, le minimum est de 50 g/m² par face. Lorsque la tôle inférieure d'un toit composite fonctionne comme un panneau perforé insonorisant, la taille et l'espacement des trous doivent être déterminés par la conception acoustique.
GB/T 12755-2008 spécifie la sélection des matériaux, la configuration des profils, les exigences techniques, les tolérances dimensionnelles et l'inspection qualité des tôles d'acier profilées. Pour éviter toute variation visible de couleur, il est conseillé de commander toutes les tôles d'un même projet de toiture ou de mur à partir du même lot de production.
La hauteur des nervures affecte la rigidité à la flexion et la capacité de couverture. Pour des portées courtes, des nervures basses telles que 35 mm peuvent suffire. Pour des portées plus longues ou des charges plus élevées, des profils plus profonds tels que 51 mm ou plus sont requis. Le profil doit être sélectionné sur la base de tableaux de portées et de calculs de conception, et non sur la seule apparence.
Une pente de 2 % à 5 % est typique pour les feuilles de longueur continue sans recouvrement d'extrémité. Les pentes plus faibles augmentent le risque de formation de flaques d’eau, ce qui peut réduire la durée de vie du revêtement. L’intensité des précipitations locales et la conception du drainage doivent également être prises en compte.
Oui, de nombreux profilés peuvent être courbés sur un grand rayon par profilage ou par freinage par presse. Le rayon minimum dépend de l'épaisseur de la tôle, de la géométrie des nervures et du type de revêtement. Une coordination précoce avec le fabricant est recommandée.
Pour les environnements industriels côtiers ou corrosifs, un substrat recouvert d'Al-Zn avec au moins 50 g/m² par face est préféré, et une couche de finition PVDF est souvent spécifiée. Dans des conditions très agressives, des poids de revêtement plus élevés ou des mesures de protection supplémentaires peuvent être nécessaires.
Les fournisseurs doivent fournir des certificats d’essais en usine pour l’acier de base et les enregistrements d’épaisseur de revêtement. Les dimensions des profilés et l'état de surface sont vérifiés pendant la production et avant expédition. Pour les projets nécessitant un soulèvement dû au vent ou des performances structurelles spécifiques, des rapports d’essais ou des calculs peuvent être fournis sur demande.
