Feuilles de toiture ondulées

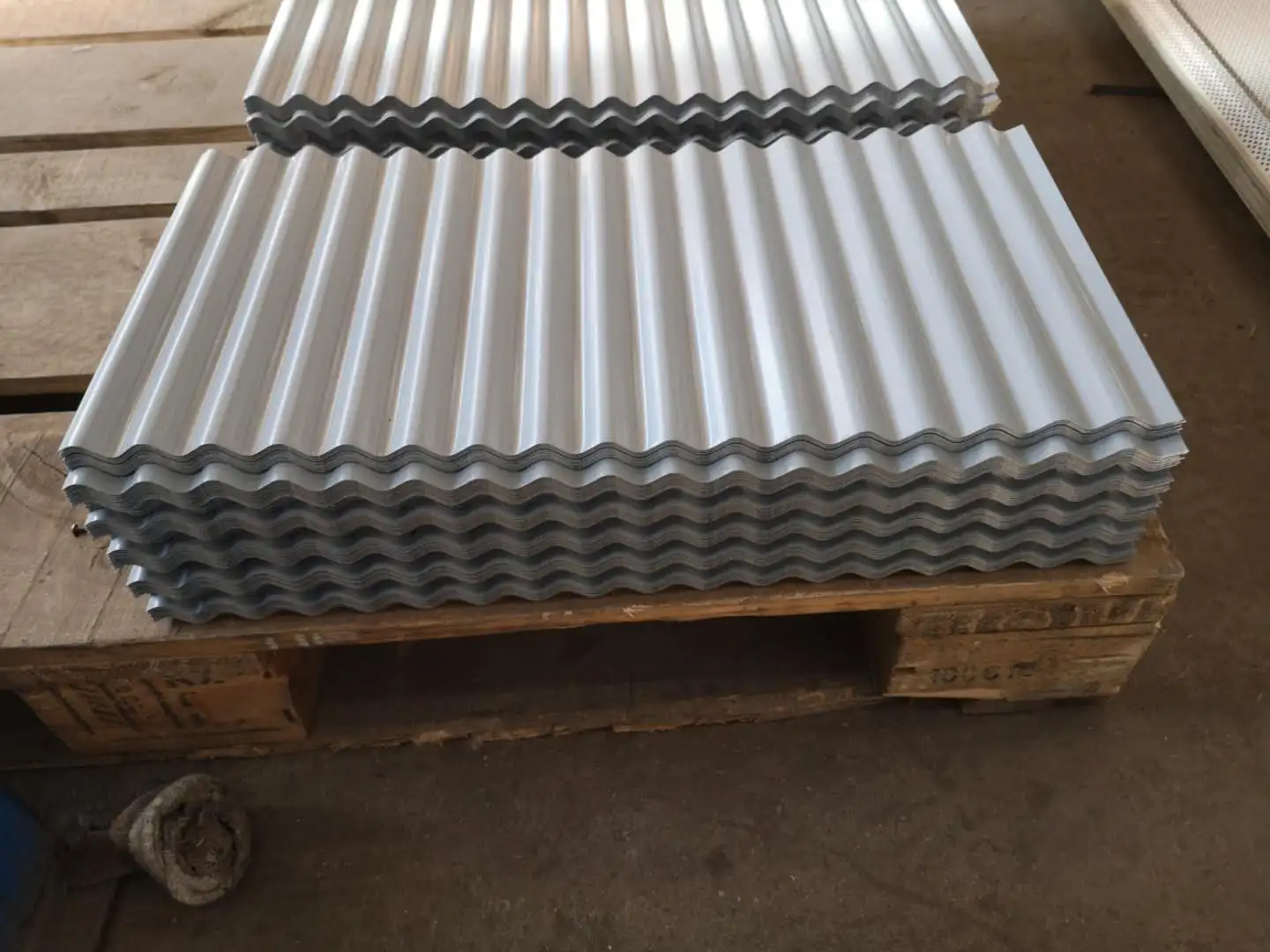

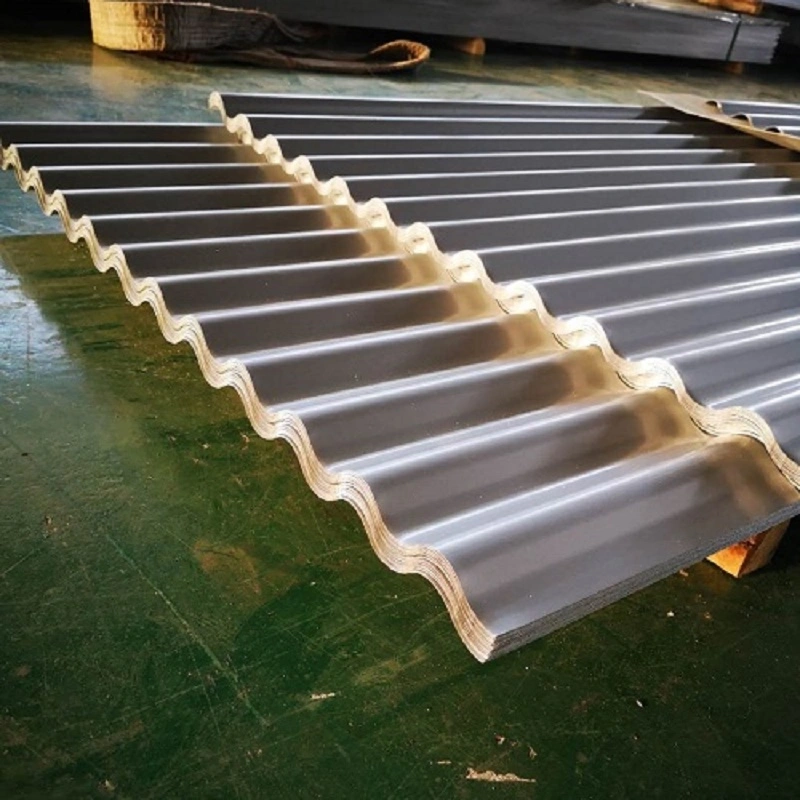

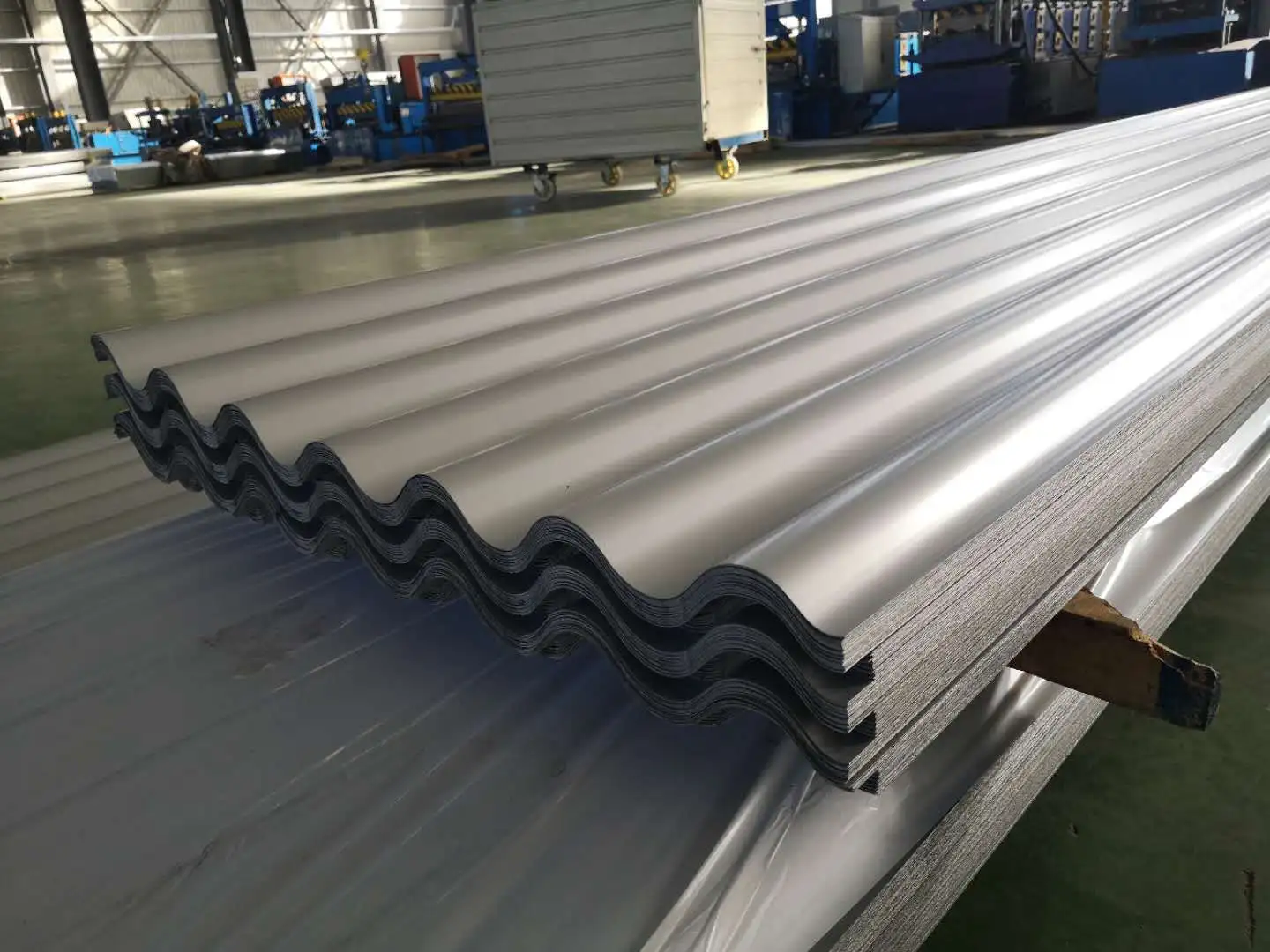

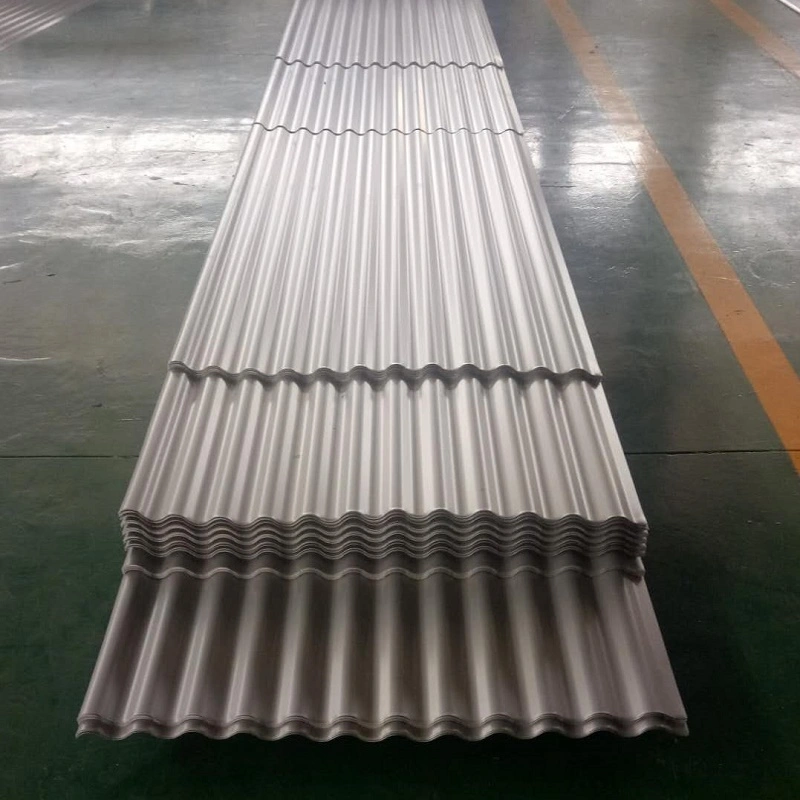

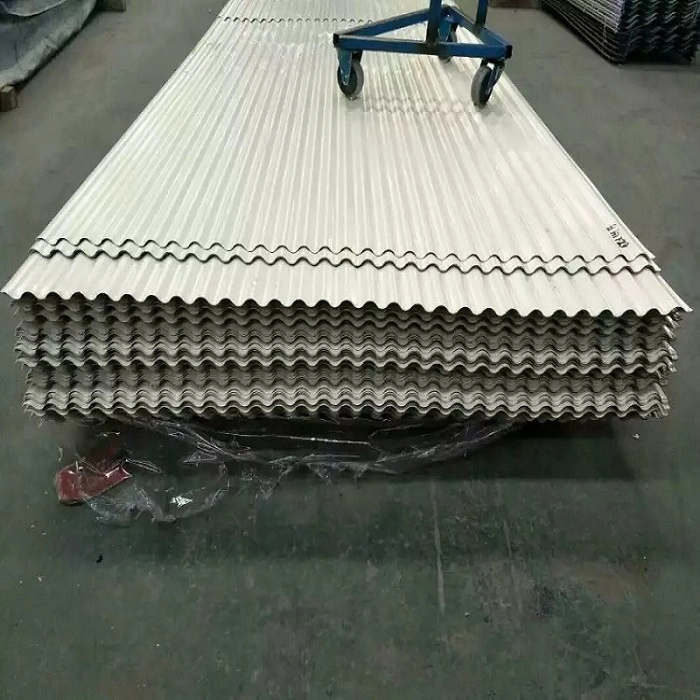

Les tôles de toiture ondulées sont des panneaux architecturaux au profil ondulé, formés en continu à partir de bobines métalliques (tôles d'acier ou d'alliage prérevêtues) à l'aide d'un équipement de formage à froid en plusieurs étapes. La section transversale présente une onde sinusoïdale continue ou une ondulation presque trapézoïdale ; cette conception structurelle améliore considérablement la rigidité à la flexion de la fine tôle d'acier dans le sens des ondulations (parallèlement aux nervures), lui permettant de répondre aux exigences de charge et de portée malgré une épaisseur de seulement 0,6 à 1,5 mm.

Concernant la sélection du substrat, les matériaux suivants peuvent être choisis en fonction de l'environnement d'exploitation et des exigences de durabilité :

Concernant les spécifications du produit, les épaisseurs courantes vont de 0,6 à 1,5 mm et les largeurs de couverture efficaces vont de 780 à 1 200 mm (selon le profil) ; les longueurs peuvent être personnalisées selon les exigences du projet. Les produits sont conformes à la norme nationale GB/T 12755-2008 (tôles d'acier profilées pour le bâtiment) et aux normes internationales pertinentes.

Vérification des performances réelles

1. Vérification des structures de toit voûtées à grande portée

Le système structurel de toit ondulé en arc métallique a été introduit aux États-Unis en 1992 ; il se compose d'une structure de toit voûtée formée de bobines d'acier pré-revêtues laminées. Caractérisé par l'efficacité des matériaux, une construction rapide, des capacités de grande portée et une excellente étanchéité, ce type de structure a connu une croissance rapide sur le marché de la construction de mon pays. Actuellement, il peut atteindre des portées supérieures à 36 mètres, ce qui le rend adapté aux bâtiments de grande taille ne nécessitant pas de supports internes, tels que les entrepôts, les sites sportifs et les salles d'exposition. La structure en acier présente une épaisseur de 0,6 à 1,5 mm, une résistance nominale de 210 à 550 MPa et une durée de vie ultime de 40 à 50 ans.

2. Vérification des performances d’étanchéité et de drainage du toit

La conception en coupe transversale sinusoïdale des panneaux de toiture ondulés offre d'excellentes performances de drainage. Dans les régions à fortes précipitations, le système de drainage est particulièrement essentiel pour les toits en pente utilisant une toiture ondulée. La hauteur et le pas de l'ondulation sont optimisés en fonction de la dynamique des fluides pour assurer un ruissellement rapide des noues vers l'avant-toit, minimisant ainsi le risque de fuite du toit. Dans les applications pratiques, la pente de drainage des toitures ondulées doit être d'au moins 5 % pour se conformer aux normes d'étanchéité des bâtiments.

3. Vérification de la durabilité : durée de vie de 50 ans pour l'alliage aluminium-magnésium-manganèse

Les panneaux ondulés en alliage aluminium-magnésium-manganèse offrent une excellente résistance à la corrosion et des capacités d'auto-cicatrisation, avec une durée de vie allant jusqu'à 50 ans. Un film protecteur dense d'oxyde d'aluminium se forme naturellement à la surface du matériau, offrant une résistance à la corrosion qui surpasse considérablement l'acier galvanisé dans les climats marins et les environnements industriels. Ces panneaux conviennent aux structures telles que les concessionnaires automobiles, les installations industrielles modernes, les halls d'exposition et les bases de production de films/télévisions ; les épaisseurs courantes vont de 0,7 mm à 1,2 mm.

4. Vérification de la résistance au soulèvement du vent

Les panneaux de toit ondulés sont reliés aux pannes de toit via des supports ou des attaches, la configuration continue d'emboîtement ou de chevauchement du profilé ondulé créant un système structurel résistant au soulèvement par le vent. Dans les structures de toiture cintrées à longue portée, la combinaison de la forme arquée du panneau et de sa section transversale ondulée offre une capacité portante supérieure contre les forces du vent, ce qui en fait un choix idéal pour les systèmes de toiture dans les régions sujettes aux typhons.

Spécifications clés en un coup d'œil

Avantages clés

Profil ondulé : léger mais très résistant : la conception sinusoïdale améliore considérablement la rigidité à la flexion des feuilles minces ; des épaisseurs de 0,6 à 1,5 mm répondent aux exigences standard en matière de portée de toiture tout en réduisant les charges structurelles.

Excellentes performances de drainage : les creux de la surface ondulée forment des canaux de drainage naturels, assurant un écoulement fluide de l'eau, idéal pour les bâtiments à toit en pente dans les régions à fortes précipitations.

Divers matériaux pour une sélection flexible : les options vont de l'acier galvanisé économique et de l'acier revêtu d'Al-Zn résistant à la corrosion à l'alliage Al-Mg-Mn durable (jusqu'à 50 ans de durée de vie), permettant une sélection flexible en fonction de l'environnement et du budget du projet.

Capacité pour les structures cintrées à grande portée : L'utilisation d'un système de toiture ondulée à arc métallique permet d'obtenir des espaces sans colonnes de grande portée dépassant 36 mètres, offrant une construction rapide et une efficacité matérielle.

Installation rapide et construction efficace : la préfabrication en usine combinée à l'assemblage sur site, à l'aide de méthodes de connexion par joint ou par chevauchement, permet de grandes zones d'installation quotidiennes et raccourcit considérablement le cycle de construction de la toiture.

Applications

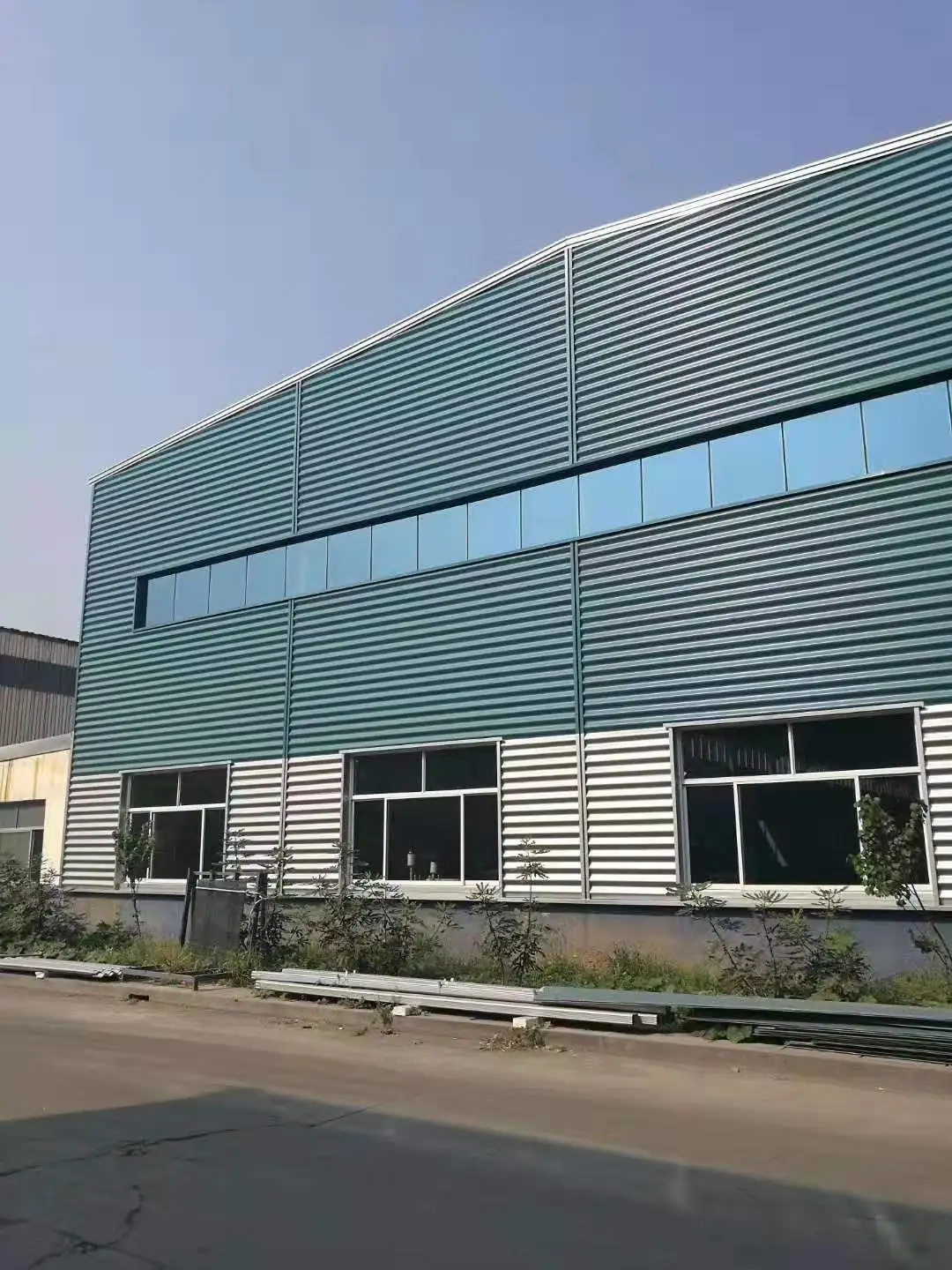

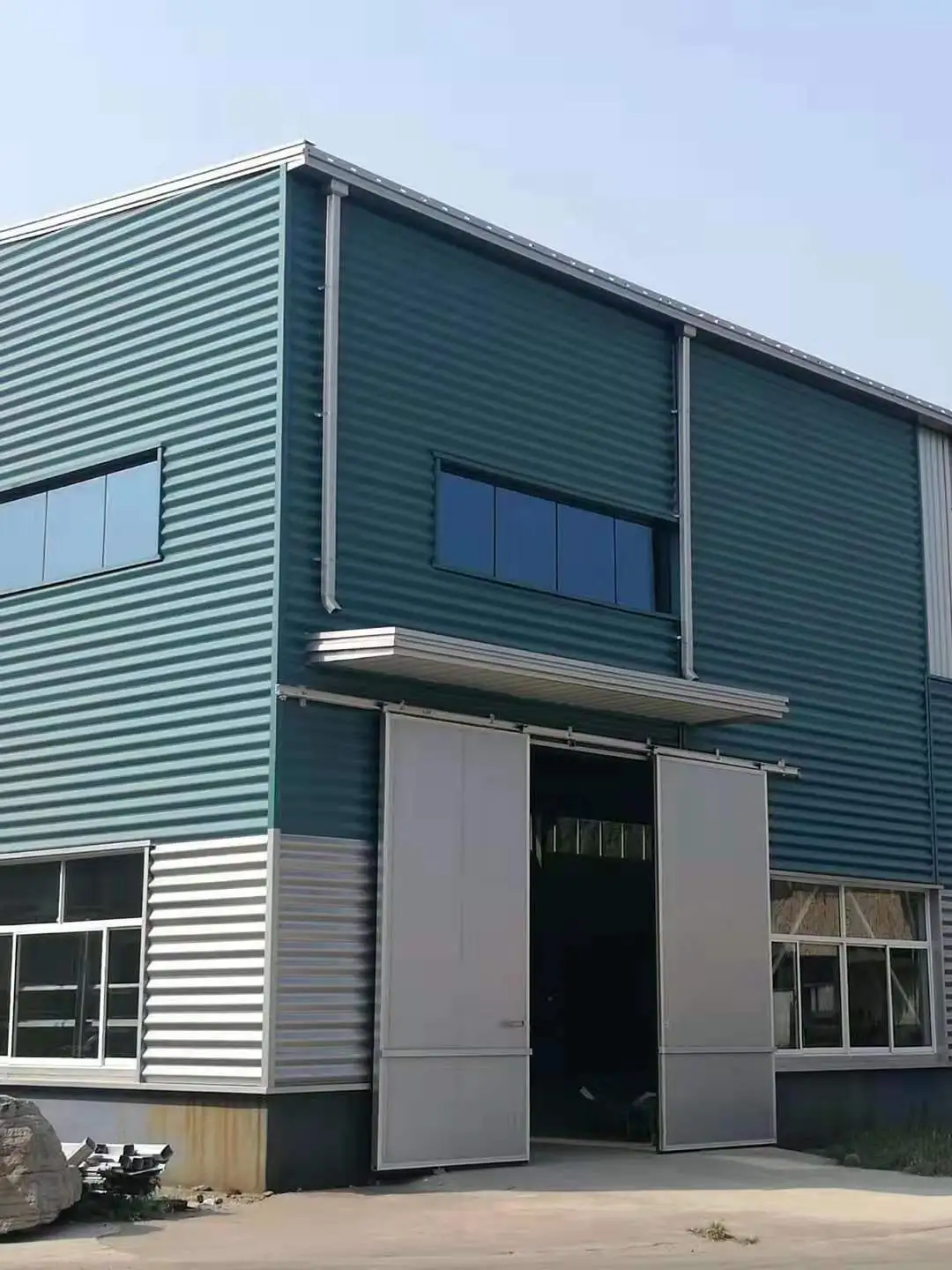

Systèmes de couverture métallique pour installations industrielles et entrepôts logistiques (tôles ondulées galvanisées ou colorées).

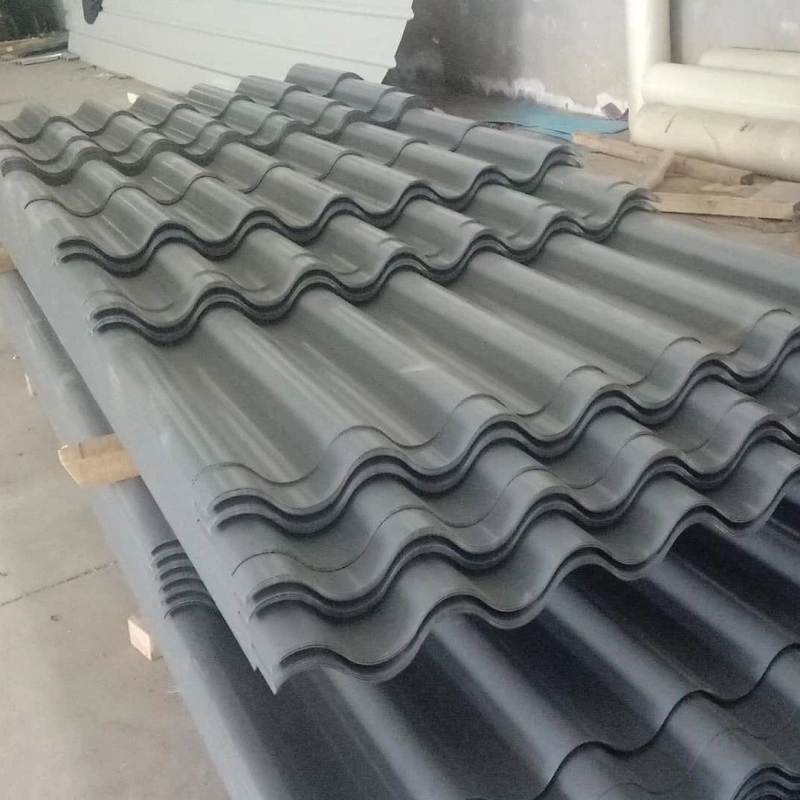

Toitures en pente pour bâtiments résidentiels situés dans des zones à forte pluviométrie (tuiles ondulées).

Toitures voûtées pour stades de grande portée, salles d'exposition et bases de production de films et de télévision (tôles ondulées en aluminium-magnésium-manganèse).

Toiture résistante aux intempéries pour bâtiments en milieu côtier ou corrosif (tôles ondulées en alliage Al-Zn ou aluminium-magnésium-manganèse).

Pourquoi choisir des tôles de toiture ondulées ?

Êtes-vous à la recherche de matériaux de toiture efficaces et fiables pour des installations industrielles, des entrepôts ou des structures de grande portée ? Les tôles de toiture ondulées offrent un rapport résistance/poids élevé grâce à leur conception de section sinusoïdale. Ils répondent à diverses exigences de résistance aux intempéries grâce à des options de matériaux telles que l'acier galvanisé, le revêtement en alliage Al-Zn, le revêtement coloré et les alliages aluminium-magnésium-manganèse. De plus, les systèmes de toiture en tôle ondulée cintrée en métal permettent des espaces intérieurs sans colonnes avec des portées supérieures à 36 mètres. Ces produits sont conformes à la norme nationale GB/T 12755-2008 et ont fait leurs preuves dans de nombreux projets d'ingénierie. Choisissez des tôles de toiture ondulées : un profil en coupe transversale optimisé combiné à une sélection flexible de matériaux fournit une solution de toiture qui équilibre une construction légère avec une fiabilité exceptionnelle.
