Feuille de toit en métal

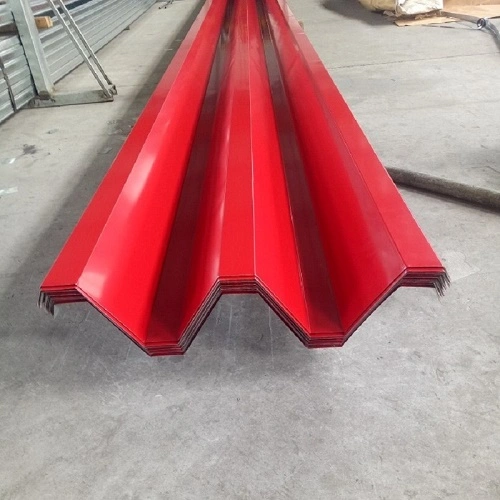

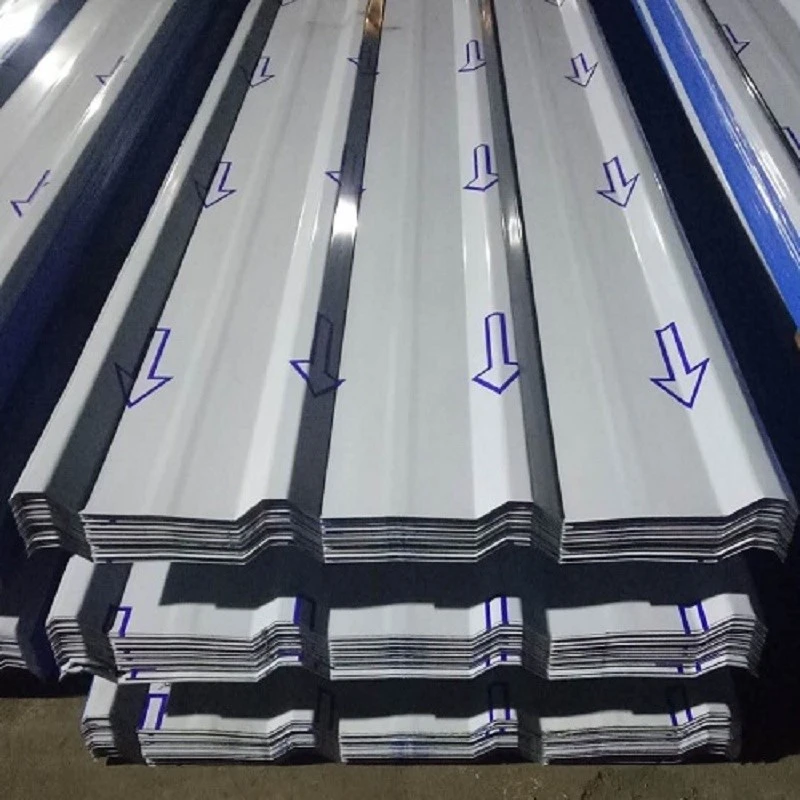

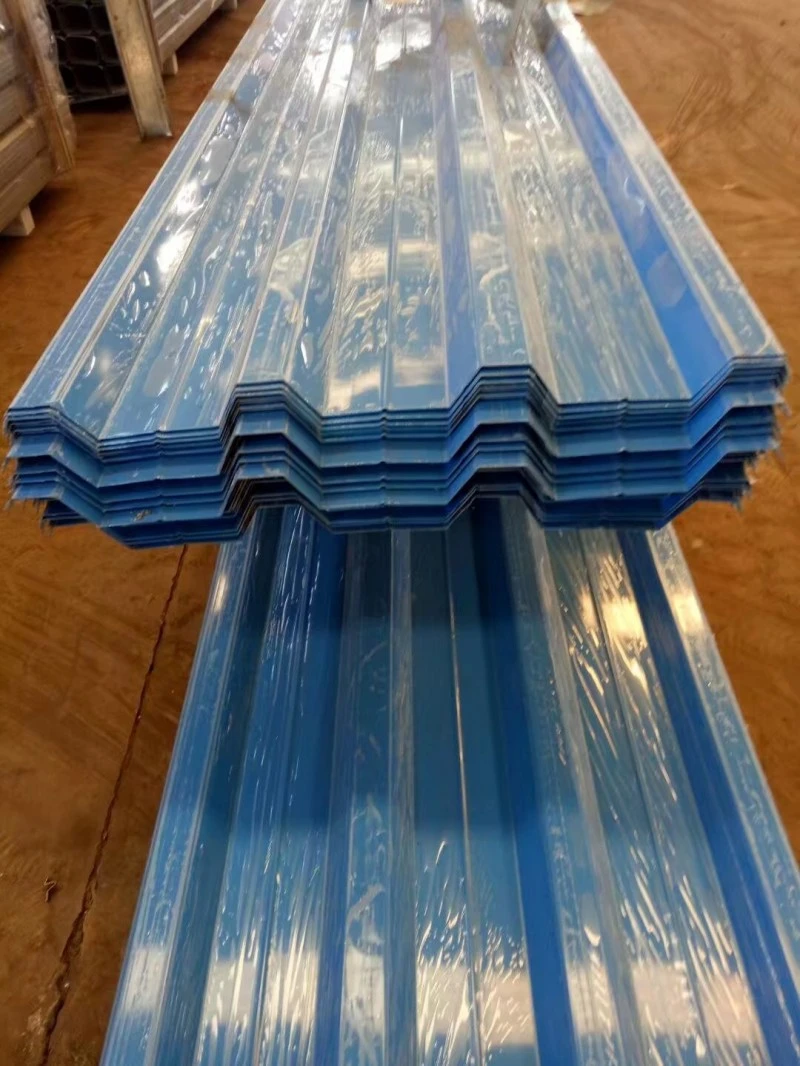

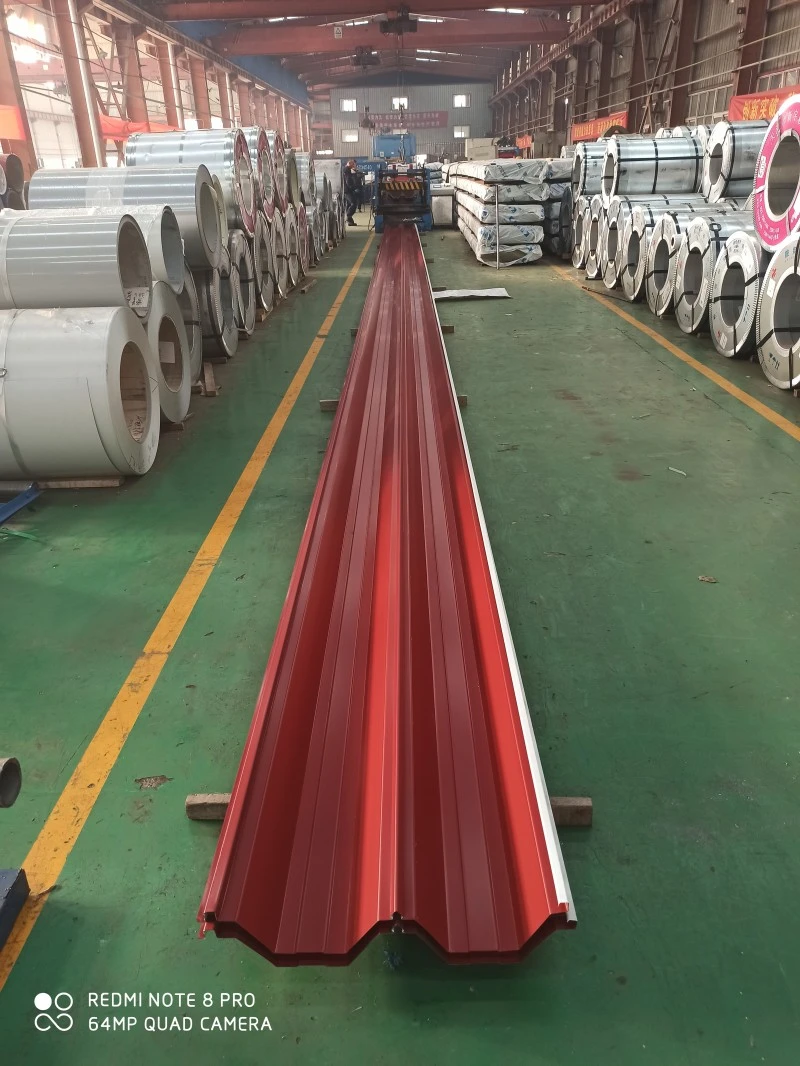

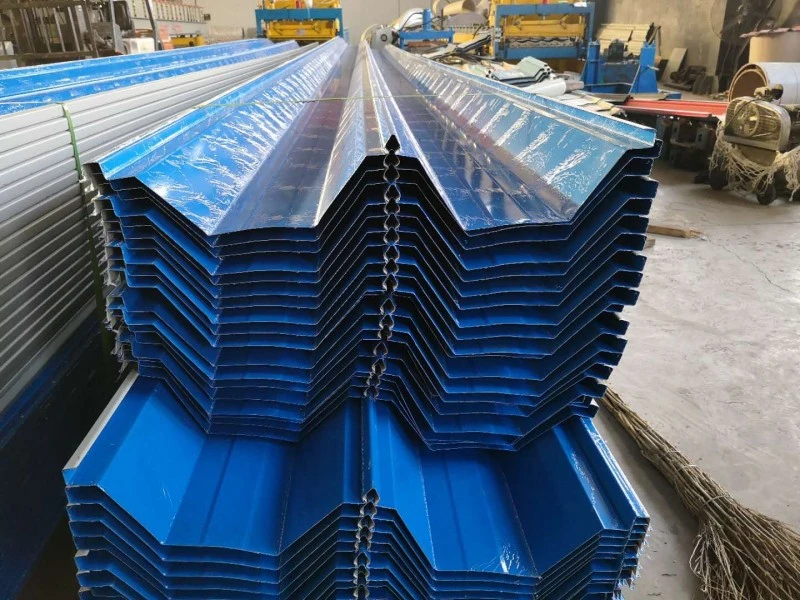

Les tôles de toiture métalliques sont laminées à partir de bobines d'acier ou d'alliage pour former des profilés ondulés utilisés pour le revêtement du toit et des murs. Les matériaux des bobines comprennent l'acier galvanisé à chaud, l'acier revêtu d'Al-Zn, l'acier pré-peint, l'alliage aluminium-magnésium-manganèse et l'acier inoxydable. Le profil ondulé augmente la rigidité à la flexion dans le sens des nervures, permettant aux feuilles minces de 0,5 mm à 1,5 mm de supporter les charges du toit. SENBO fournit à ces panneaux des certificats de matériaux et des dossiers d'inspection des profils, et le processus de production comprend des contrôles réguliers de la géométrie des nervures, de l'épaisseur de la tôle et de l'état du revêtement.

Options de matériaux de base

• Acier galvanisé à chaud :Nuances telles que DX51D+Z avec revêtement de zinc double face de 40 g/m² à 275 g/m².
• Acier revêtu d'Al-Zn :Revêtement AZ150 pour une résistance améliorée à la corrosion dans les environnements modérés à sévères.
• Acier pré-peint :Disponible avec des revêtements en polyester ou PVDF pour la couleur et la résistance aux intempéries.
• Alliage aluminium-magnésium-manganèse :Nuance AA3004 avec une durée de vie supérieure à 50 ans et un poids inférieur à celui de l'acier.
• Acier inoxydable:Les qualités ferritiques telles que 445J2 sont utilisées là où une résistance élevée au vent et des performances anticorrosion sont requises.

Construction du système

Un système complet de toiture métallique utilise généralement plusieurs couches. Une toiture d'aérogare avec une tôle extérieure en acier inoxydable peut comprendre de bas en haut : des pannes primaires galvanisées, une tôle de base perforée enduite d'Al-Zn, une couche pare-vapeur, de la laine de roche insonorisante, des pannes secondaires galvanisées, de la laine de roche d'isolation thermique, une tôle d'acier galvanisée, une membrane d'étanchéité TPO, des supports de fixation en acier inoxydable, de la mousse acoustique, le panneau de toiture en acier inoxydable et un capuchon en acier inoxydable. Cet assemblage allie support structurel, contrôle thermique, gestion de l'air et de la vapeur, performances acoustiques et protection contre les intempéries.

Méthodes de connexion

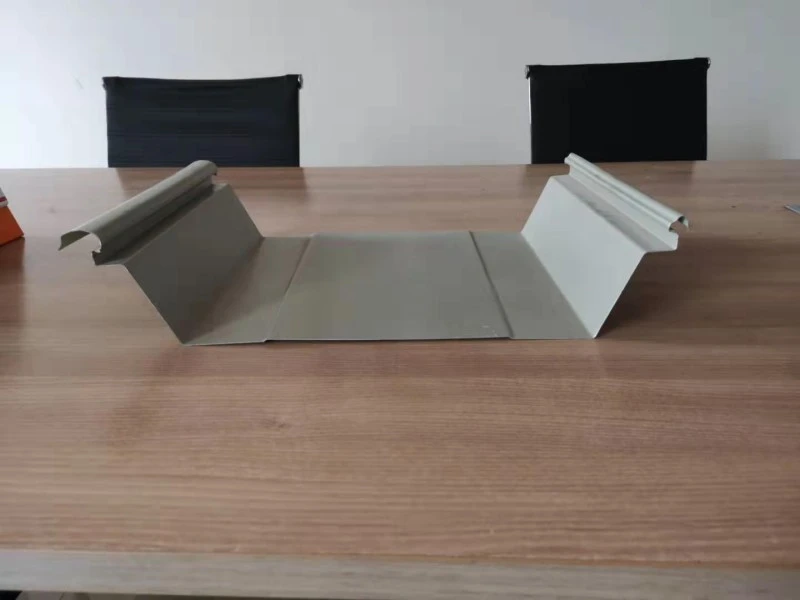

• Verrouillage des coutures debout :Les bords des panneaux sont cousus mécaniquement, souvent avec un mastic pré-appliqué dans le joint.
• Soudage continu :Les panneaux en acier inoxydable sont assemblés sur toute la longueur du joint par soudage.
• Fixation à rodage :Les panneaux superposés sont fixés avec des attaches apparentes, utilisées principalement pour des applications secondaires ou à faible pente.

Spécifications techniques

Vérification des performances des projets terminés

1. Capacité de soulèvement du vent

Le toit en acier inoxydable soudé en continu du terminal 3 de l'aéroport international de Guangzhou Baiyun a subi des tests en soufflerie et de soulèvement statique. La capacité enregistrée était de 18,2 kPa, ce qui correspond à un typhon de catégorie 17. À titre de comparaison, les toits conventionnels à joints debout en aluminium-magnésium-manganèse résistent généralement aux conditions de catégorie 12. Le stade du centre culturel et sportif de la région de la Grande Baie utilise un système de toiture en acier inoxydable soudé en continu et a atteint 21 kPa lors de tests en laboratoire. L'approche de soudage continu élimine le joint de verrouillage en tant que point faible et améliore la résistance globale au soulèvement.

2. Imperméabilisation et étanchéité à l'air

Les systèmes à joints debout assurent l’étanchéité aux intempéries grâce à des joints verrouillés mécaniquement avec un scellant pré-appliqué dans le joint. Les systèmes soudés en acier inoxydable utilisent le soudage sur toute la longueur pour créer une surface continue sans ouvertures de joint. Au centre culturel et sportif de la région de la Grande Baie, la conception du drainage comprenait des gouttières optimisées et des murs de retenue d'eau. Une membrane flexible double couche a été utilisée sous la surface métallique pour éviter la pénétration des attaches à travers la couche d'étanchéité.

3. Gestion des mouvements thermiques

La dilatation et la contraction thermiques doivent être prises en compte dans les longues longueurs de toit. Au terminal 3 de l'aéroport de Guangzhou Baiyun, les connexions soudées fonctionnent avec les ondulations transversales du profilé du panneau pour absorber les contraintes thermiques. Cette approche permet de maintenir l'intégrité structurelle de la toiture dans le temps et de réduire le risque de fissuration par fatigue aux points fixes.

4. Efficacité de la construction

Le centre culturel et sportif de la région de la Grande Baie a utilisé une stratégie modulaire pour la structure du toit située sous la membrane d'étanchéité. La toiture de 78 000 m² a été divisée en 878 modules, assemblés et soudés au sol puis hissés en position. Cette méthode a augmenté l'efficacité de l'installation de 30 % et a maintenu les déchets de matériaux à près de 2 %, ce qui est particulièrement avantageux pour les géométries de toit incurvées complexes.

Notes de conception et d'installation

• Vérifiez le système de pannes de support pour l'alignement, l'espacement et la capacité de charge avant la mise en place des panneaux.
• Utiliser des sangles de levage avec protection des bords pour éviter la déformation des panneaux lors du levage.
• Pour les systèmes à joints debout, confirmez l’engagement des coutures et l’alignement des clips avant le soudage mécanique final.
• Pour les systèmes soudés, gardez la zone de travail propre et sèche et suivez les procédures de soudage qualifiées pour l'acier inoxydable.
• Protéger les surfaces de toit terminées du trafic de construction et des chutes de débris ; planifier des inspections après des événements météorologiques majeurs.
• Coordonner les pénétrations du toit et les détails des bords avant l'installation des panneaux pour éviter les modifications sur le terrain une fois le toit scellé.

Contrôle qualité et documentation

Les fournisseurs doivent fournir des certificats d’essais en usine pour le métal de base, des rapports sur l’épaisseur du revêtement et des contrôles dimensionnels des profils de panneaux. Pour les projets présentant des exigences spécifiques en matière de charge de vent, des rapports de test de soulèvement par le vent pour la configuration exacte du système doivent être disponibles. Les inspections de réception sur site doivent vérifier les qualités des matériaux, les longueurs des panneaux, les profils de nervures et l'état de la surface avant le début de l'installation.

Considérations de sélection

• Évaluez l’emplacement du bâtiment et la vitesse du vent de conception avant de sélectionner le type de système de toiture.
• Confirmez la pente du toit et la disposition du drainage pour garantir une évacuation efficace de l’eau et éviter la formation de flaques.
• Tenez compte de l’exposition environnementale, notamment du brouillard salin, des polluants industriels et des niveaux d’UV, lors du choix du matériau de base et du revêtement.
• Pour les géométries complexes, impliquez le fournisseur du système de toiture dès le début pour examiner les limites de fabrication des panneaux et les options de construction modulaire.
• Examinez l’accès pour la maintenance et les futurs besoins en équipements de toiture pendant la phase de conception.

FAQ

Quelle méthode de connexion est la plus fiable pour les zones côtières très ventées ?

Le soudage continu des panneaux en acier inoxydable offre la résistance au soulèvement par le vent la plus élevée et est souvent spécifié pour les régions sujettes aux typhons. Les systèmes à joints debout peuvent également fonctionner correctement lorsque les détails des coutures et des clips sont renforcés selon les données des tests en soufflerie ou en soulèvement.

Comment le système de toiture gère-t-il le mouvement thermique des panneaux longs ?

Les systèmes à joints debout utilisent des clips coulissants qui permettent le mouvement le long de la pente du toit. Les systèmes soudés peuvent incorporer des ondulations transversales ou des joints de dilatation. La méthode spécifique doit être confirmée par le concepteur du système de toiture en fonction de la géométrie du bâtiment et de la plage de température.

Quelle est l’entretien typique d’une toiture métallique ?

Des inspections périodiques doivent vérifier les fixations desserrées, les panneaux endommagés, les voies de drainage bloquées et l'état du scellant au niveau des pénétrations. Les systèmes à joints debout et soudés nécessitent généralement moins d’entretien que les toits à fixations apparentes, car les fixations ne sont pas directement exposées aux intempéries.

Une toiture métallique peut-elle être installée sur une toiture existante ?

Dans certains cas, une nouvelle toiture métallique peut être placée sur un toit existant si la structure peut supporter la charge supplémentaire et si la surface existante est compatible. Un ingénieur en structure doit évaluer les conditions existantes et confirmer que les détails de fixation sont adaptés.
