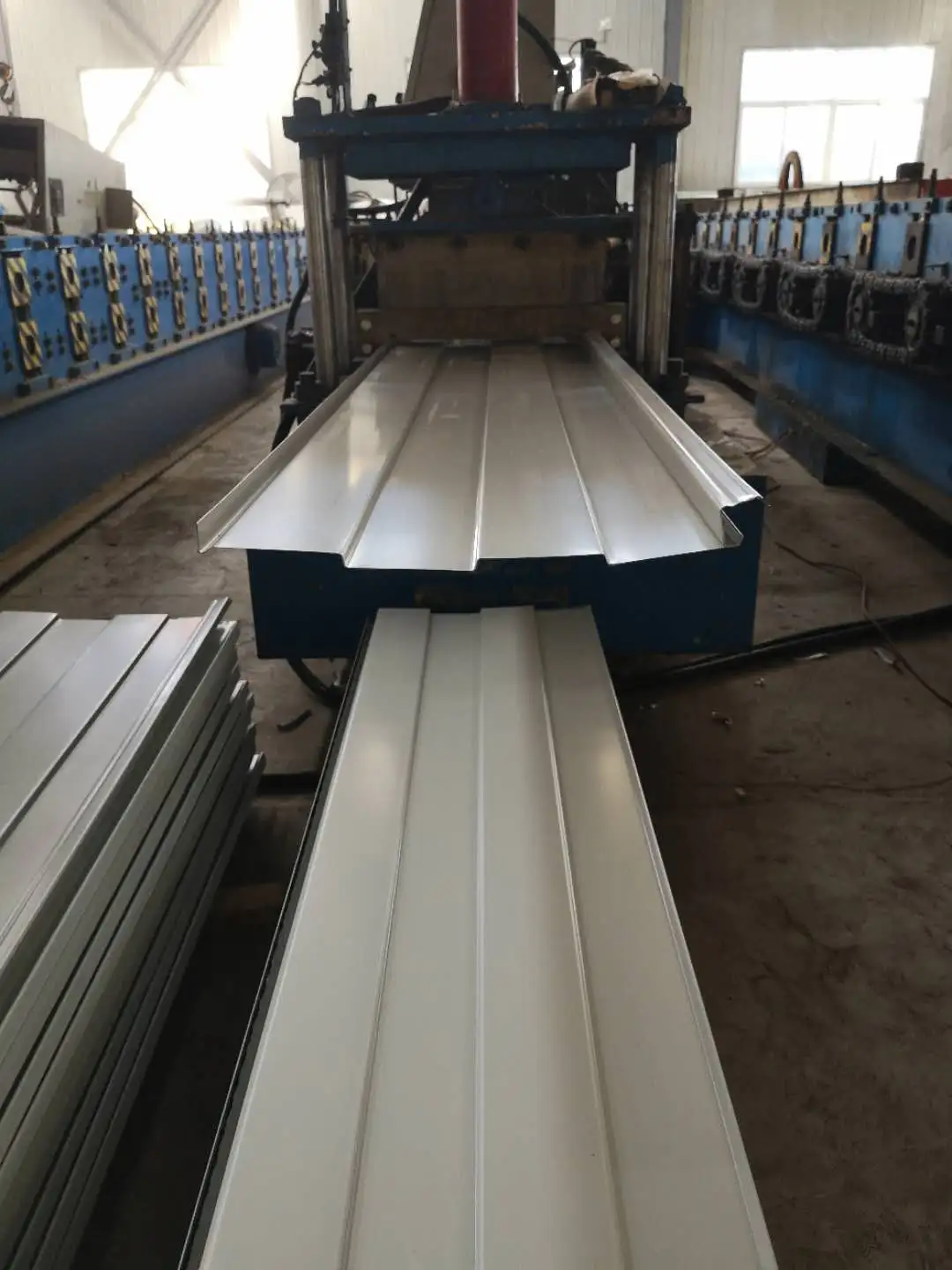

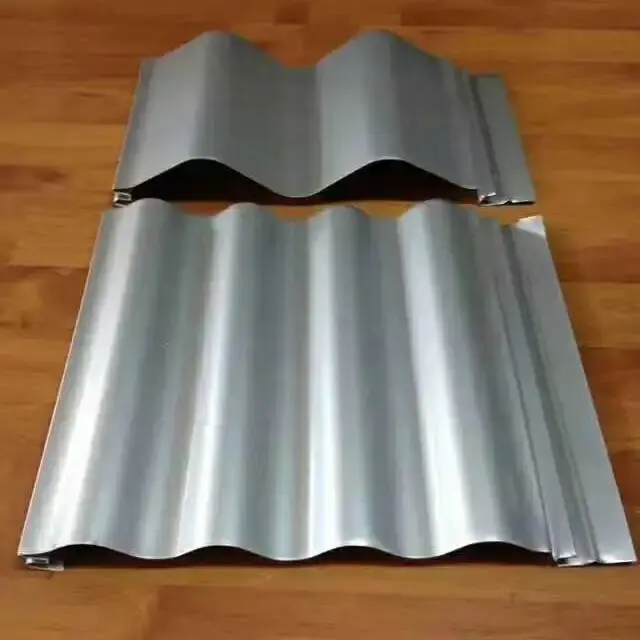

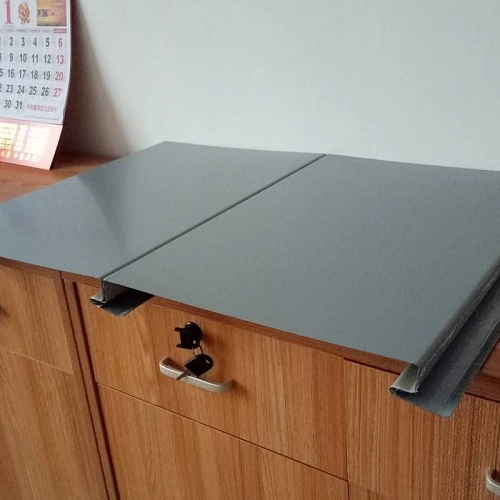

Les panneaux en acier à revêtement coloré à fixations dissimulées, également appelés panneaux de toiture à fixations cachées ou à clips dissimulés, sont des tôles profilées laminées à partir d'acier revêtu de couleur. Ils sont fixés aux pannes de toit avec des supports assortis en acier galvanisé ou en alliage d'aluminium plutôt qu'avec des vis apparentes. La séquence de connexion consiste à fixer les supports dissimulés aux pannes, à engager la nervure femelle du panneau avec la nervure centrale du support, puis à verrouiller le joint avec une machine à coudre pour créer un joint étanche entre les panneaux adjacents. SENBO produit ces profilés sur des lignes de profilage dédiées et vérifie les dimensions clés telles que la hauteur des nervures, la largeur effective et la profondeur de verrouillage pendant la production.
La principale différence par rapport aux toitures en acier à revêtement coloré standard réside dans la méthode de fixation. Les panneaux conventionnels sont fixés avec des vis autotaraudeuses qui traversent la surface du panneau, nécessitant un scellant à chaque trou de vis. Les panneaux à fixations dissimulées reposent plutôt sur des supports de verrouillage, ce qui signifie que la surface reste exempte de pénétrations. Cette approche améliore l’étanchéité, réduit le risque de corrosion à long terme au niveau des points de fixation et donne au toit une apparence plus propre.

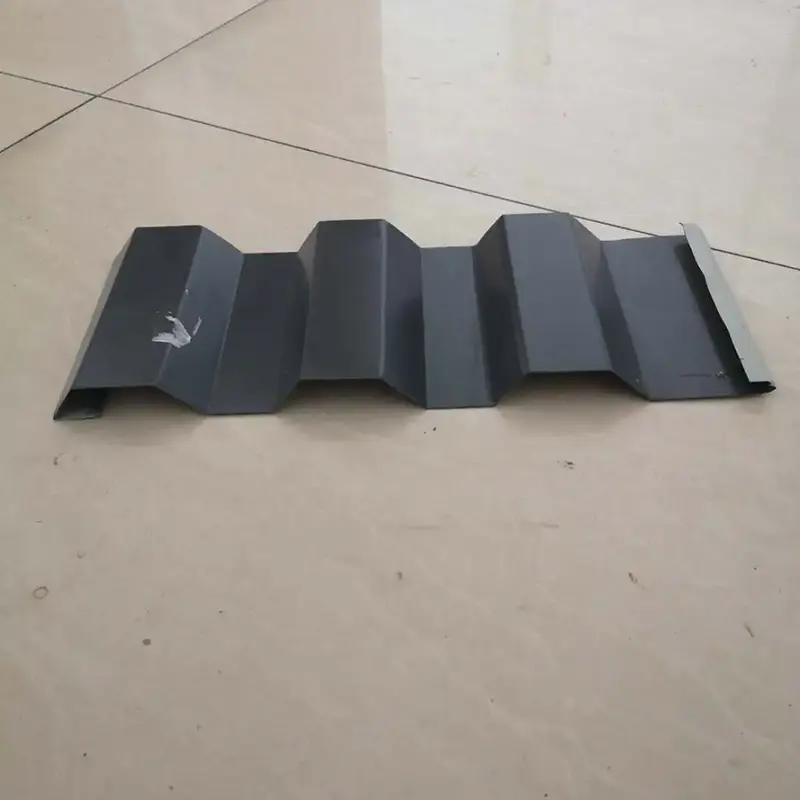

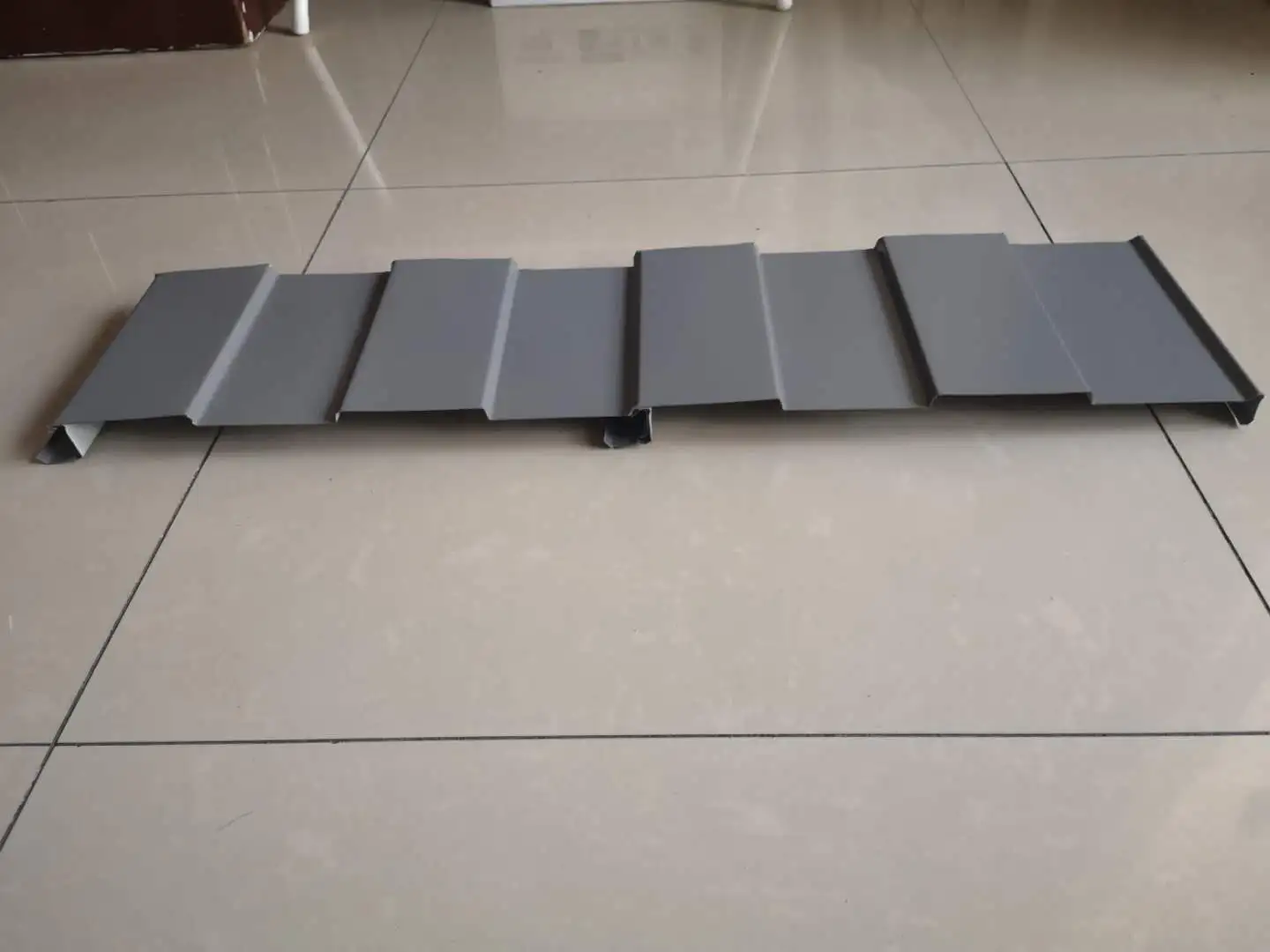

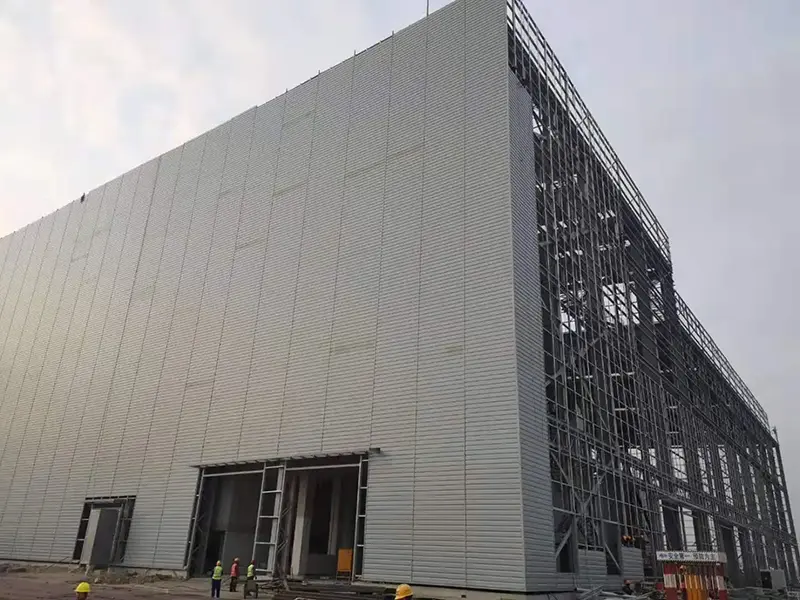

| Type de profil | Hauteur des nervures (mm) | Largeur efficace (mm) | Largeur dépliée (mm) | Utilisation des matériaux | Applications typiques |
|---|---|---|---|---|---|
| Jiachi 760 (YX51-380-760) | 51-71 | 760 | 1000 | 76% | Usines de grande portée, aéroports, stades |
| Modèle 820 | 50 | 820 | 1000 | 82% | Installations industrielles de petite et moyenne portée |
| CC-750 (YX41-250-750) | 41 | 750 | Non répertorié | Non répertorié | Salles de grande envergure ; basé sur la technologie australienne |
| Indicateur de performance | Paramètre/Spécification | Remarques |
|---|---|---|
| Qualité du matériau de base | Q235B, Q345, acier à haute résistance (classe 550 MPa) | Dépend du type de profil |
| Épaisseur commune | 0,3 à 1,0 mm | Norme 0,5–0,6 mm |
| Profils typiques | YX51-380-760 (Jiaochi 760), YX50-410-820 | Largeur utile 760 mm ou 820 mm |
| Méthode de connexion | Fermeture à clip ou couture dissimulée | Aucune pénétration de vis sur la surface du panneau |
| Résistance à l'arrachement | ≥200 kg | Valeur mesurée pour le clip du panneau |
| Longueur du panneau unique | Jusqu'à 100 m | Supporte la dilatation et la contraction thermique |
| Champ d'application | Installations industrielles de grande portée, bâtiments publics | Ne convient pas aux toits courbes de rayon R < 50 m |

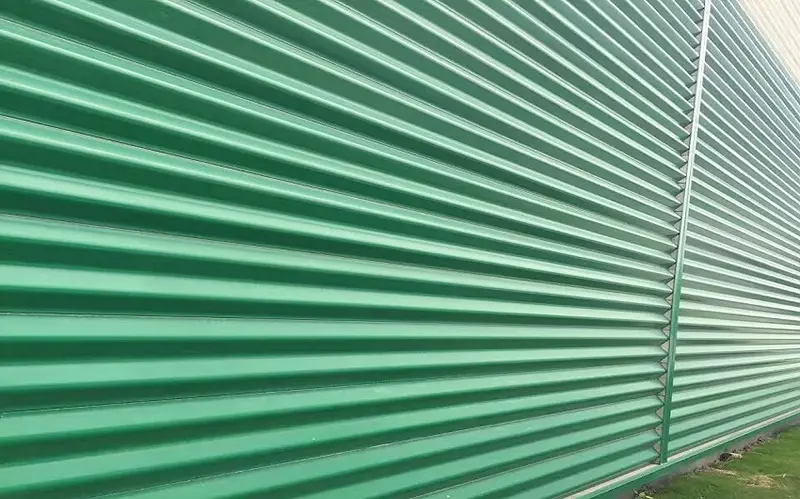

Étant donné que la surface du panneau en acier à revêtement coloré à fixations dissimulées ne comporte aucune pénétration de fixations, le système évite un chemin de fuite courant que l'on trouve dans les toits à fixations apparentes. Dans les systèmes traditionnels, le mastic des trous de vis peut vieillir et se fissurer avec le temps, permettant à l'eau de pénétrer. Le profil Jiaochi 760, avec une hauteur de nervure de 71 mm et un espacement des nervures de 380 mm, permet à l'eau de pluie de s'écouler rapidement des noues vers les avant-toits. Lorsque les coutures sont fermées avec une machine à coudre, le verrouillage latéral fournit une barrière continue contre l'entrée d'eau. L'absence de trous en surface réduit également le risque de corrosion commençant au niveau des fixations.
Les supports qui maintiennent les panneaux aux pannes sont conçus pour résister au soulèvement. Lors d'un projet photovoltaïque de 5 MW avec toit en acier coloré à l'aéroport international de Shenzhen Bao'an, la pression du vent sur site a atteint 0,75 kN/m². Les tests d'arrachement sur les clips cachés ont enregistré une résistance à l'arrachement de 200 kg, ce qui répond aux exigences de sécurité. Le panneau à clips dissimulés YX41-250-750 utilise de l'acier avec une limite d'élasticité d'au moins 550 MPa et une profondeur de verrouillage supérieure à 5,2 mm. Chaque nervure emboîtable est ancrée par un clip de fixation, ce qui améliore la capacité du toit à supporter les charges de vent et de neige.
Les clips de fixation permettent aux panneaux de toit de glisser le long de la pente à mesure que le métal se dilate et se contracte en fonction des changements de température. Les panneaux restent engagés dans les clips pendant ce mouvement, de sorte que la connexion entre le toit et la structure reste stable. Cela permet des longueurs de panneaux continues au-delà de 100 mètres sans avoir besoin de chevauchements transversaux, ce qui est utile pour les toits à grande portée.

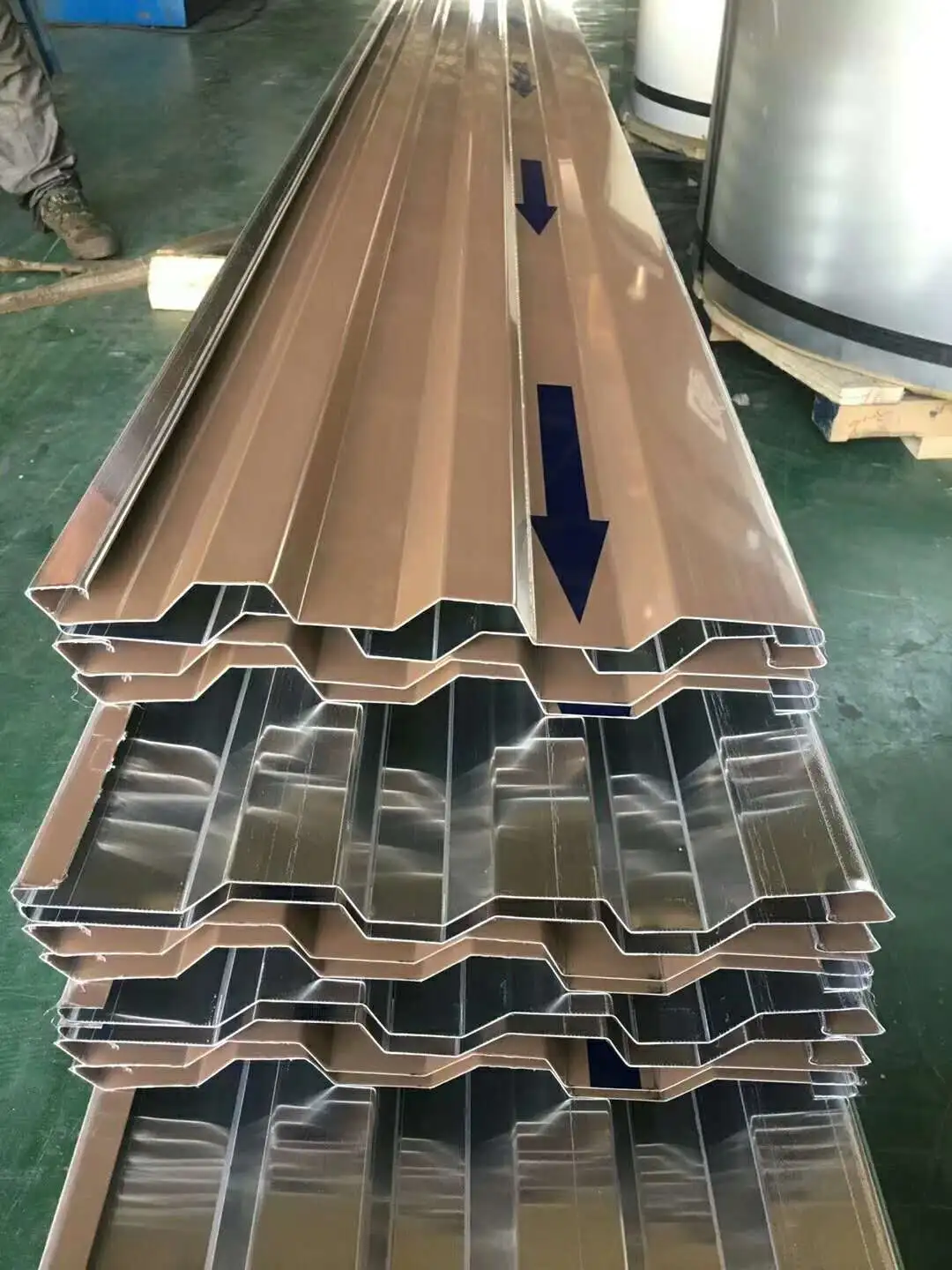

Le système utilise des panneaux préfabriqués en usine qui s’emboîtent sur place. Certains profils à clips dissimulés, tels que le CC-750, ne nécessitent pas de machine à coudre spécialisée, ce qui peut réduire la main d'œuvre et le temps d'installation. Les bobines peuvent être coupées à longueur sur le chantier, permettant ainsi des panneaux simples de plus de 100 mètres et minimisant le nombre de tours d'extrémité. Cette approche réduit également le risque de fuite au niveau des joints transversaux.

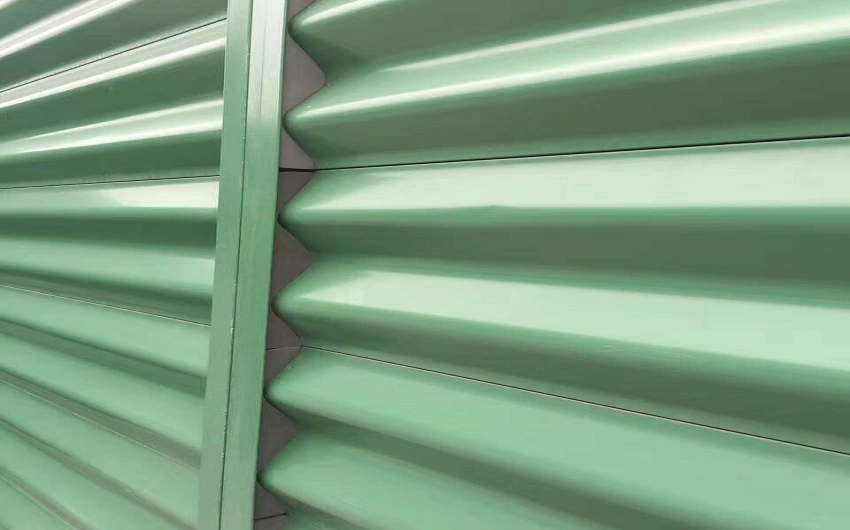

Le verrouillage latéral est formé mécaniquement avec une machine à coudre. Le joint résultant est suffisamment étanche pour résister à l’entrée d’eau dans des conditions normales. Une pente de toit et une conception de drainage appropriées aident également à éloigner rapidement l’eau des joints.
La plupart des profilés à fixations invisibles sont destinés aux toitures droites ou à très grand rayon. Le rayon de courbure minimum dépend du profil du panneau et de l'épaisseur du matériau. Pour les applications incurvées, vérifiez auprès du fabricant avant de commander.
Les fixations exposées nécessitent du mastic à chaque trou de vis. Au fil du temps, le mastic peut se dégrader et créer des chemins de fuite. Les fixations cachées éliminent ce point d'entretien et réduisent le risque d'entrée d'eau et de corrosion autour des trous de vis.
Des tests d'arrachement sur les clips peuvent être réalisés sur site ou en laboratoire. La valeur mesurée doit être comparée à la charge de soulèvement due au vent de conception pour l'emplacement du bâtiment. Les fournisseurs peuvent fournir des données de test ou aider à la vérification spécifique au projet.
Avant expédition, les panneaux sont vérifiés pour la géométrie du profil, la profondeur de verrouillage, l'état du revêtement de surface et la précision dimensionnelle. Les certificats d'usine pour l'acier de base doivent être disponibles, ainsi que les rapports sur la résistance à l'arrachement des clips, si nécessaire. Lors de l'installation, des contrôles ponctuels de l'engagement des coutures et de l'alignement des clips permettent de garantir une qualité constante.
