Matériaux de construction SENBOfournit des tuyaux de descente en acier à revêtement coloré dans le cadre de sa gamme de produits de drainage pour bâtiments métalliques. Ces tuyaux sont conçus pour être utilisés avec des systèmes de gouttières externes sur des bâtiments à structure en acier, collectant et évacuant l'eau de pluie du toit. Ils sont couramment utilisés dans les installations industrielles, les entrepôts logistiques et les bâtiments publics de grande portée.

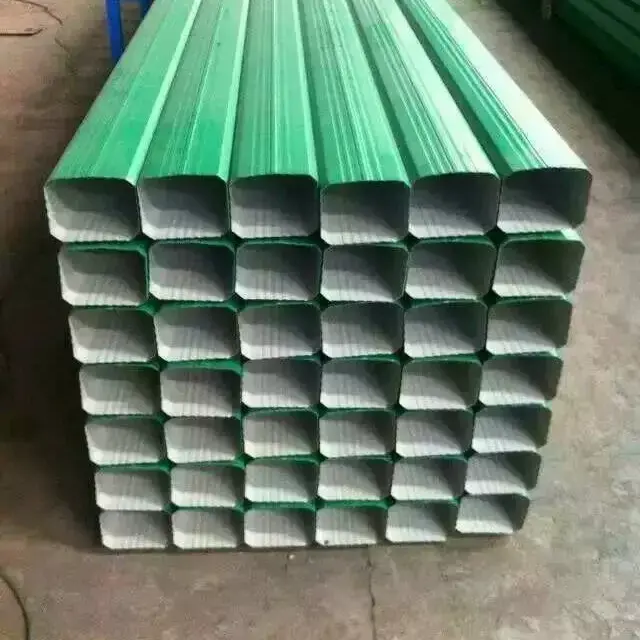

Les tuyaux de descente en acier coloré sont des tuyaux de drainage architecturaux à section rectangulaire ou carrée. Ils sont fabriqués à partir de tôles d'acier colorées à l'aide de procédés de travail à froid tels que le profilage et l'emboîtement.
Le produit utilise une tôle d'acier à revêtement coloré comme matériau de base, généralement des qualités telles que Q235B ou DX51D+Z. Les options de revêtement de surface incluent le PE (polyester) ou le PVDF (fluorocarbone) pour répondre aux différentes exigences de résistance aux intempéries.
Selon les normes de contrôle et d'acceptation, le grammage du revêtement de zinc pour les supports Al-Zn ou galvanisés est généralement d'au moins 150 g/m². L'épaisseur du revêtement de fluorocarbone PVDF est d'au moins 25 µm et celle du revêtement de polyester est d'au moins 20 µm.
Les tests de matières premières sont principalement basés sur la norme GB/T 12754 « Tôles et bandes d'acier à revêtement coloré ». L'acceptation des produits finis et de l'installation fait référence au CECS 380-2014 « Spécification technique pour l'application de l'ingénierie des toitures et des murs en tôle profilée » et au GB 50242 « Code d'acceptation de la qualité de construction de l'approvisionnement en eau des bâtiments, du drainage et de l'ingénierie du chauffage ».
Les produits usinés standard présentent principalement des sections transversales rectangulaires ou carrées, telles que 95 × 133 mm et 144 × 108 mm. Les épaisseurs de paroi varient généralement de 0,4 mm à 0,6 mm, et des produits de 0,8 mm d'épaisseur peuvent également être fabriqués sur mesure. Les longueurs standard sont de 6 mètres ou 12 mètres, et des longueurs personnalisées sont disponibles pour répondre aux exigences du projet.
Les couleurs peuvent être sélectionnées sur la base du nuancier standard RAL pour assurer une harmonie visuelle avec les murs extérieurs des bâtiments à structure métallique.
Les produits sont classés par méthode de fabrication en deux types :

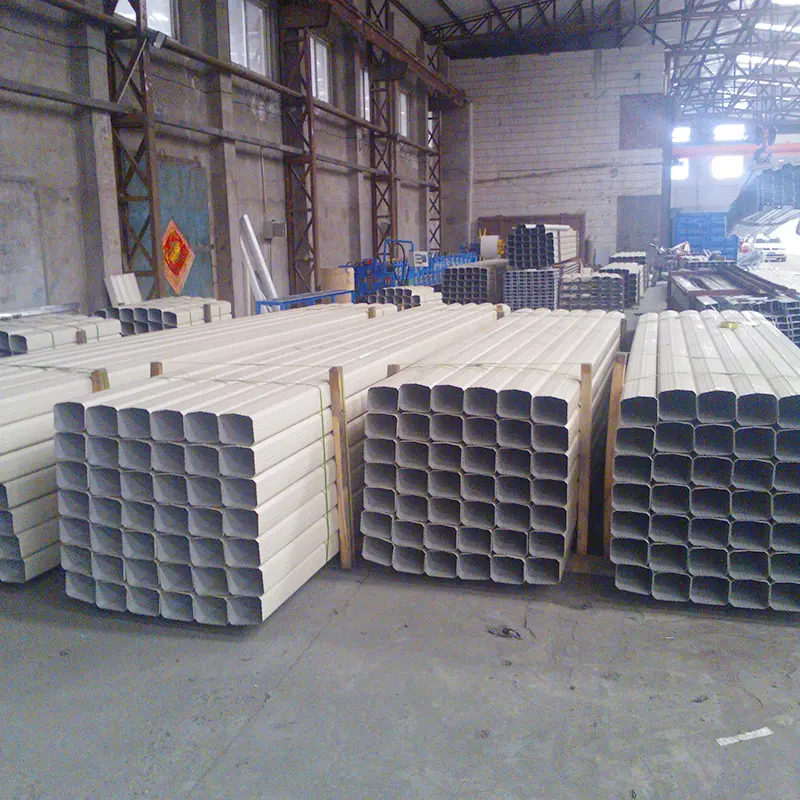

Tuyaux de descente formés à la machine :Produits aux spécifications standards fabriqués par lots sur des lignes de production, offrant une haute efficacité et des dimensions constantes.
Des descentes sur mesure :Produit à l'aide de techniques de pliage manuel et de couture mécanique pour répondre aux exigences de spécifications spéciales ou de dimensions surdimensionnées.
Contrairement aux tuyaux en PVC standard, les tuyaux de descente en acier à revêtement coloré ne souffrent pas de vieillissement, de fissures ou d'éclatement causés par la dilatation et la contraction thermiques. Dans les régions extrêmement froides telles que le nord-est et le nord-ouest de la Chine, les tuyaux en PVC sont sujets au gel et aux fissures en raison de leur fragilité à basse température. Les tuyaux de descente en acier à revêtement coloré exploitent la résistance du métal aux basses températures et n'ont pas subi de dommages causés par le gel, même par temps extrêmement froid. La durée de vie attendue est de 15 à 20 ans, soit trois à cinq fois plus longue que celle des tuyaux en PVC.
Les spécifications standard formées en usine répondent aux besoins de la plupart des projets conventionnels. Pour les projets d’ingénierie spécialisés impliquant de grands volumes de drainage de toiture, des dimensions non standard peuvent être fabriquées sur mesure.
Pour le projet du parc logistique YTO Express, la vaste surface du toit et le volume de drainage extrême lors de fortes pluies signifiaient que la spécification standard la plus grande (180 × 125 mm) était insuffisante. Le fabricant a utilisé des techniques de pliage manuel et de couture mécanique pour produire des descentes pluviales extra-larges personnalisées de 245 × 200 mm, associées à de grands coudes de près de 1,8 mètres de haut. L'installation a utilisé un processus de double rivetage pour la stabilité structurelle. Après installation, efficacité de drainage améliorée de 40 % par rapport à la conception originale.
L’installation de descentes pluviales en acier coloré doit répondre aux critères d’acceptation suivants. L’écart vertical ne doit pas dépasser 3 mm par hauteur d’étage. Les colliers de serrage doivent être espacés uniformément à des intervalles ne dépassant pas 2 m. La longueur de chevauchement des connexions doit être d'au moins 30 mm. Les joints doivent être sécurisés avec des rivets aveugles ou des boulons.
Les tests de débit d’eau ne doivent montrer aucun problème de fuite ou de pente inverse. Toute fuite détectée lors des tests post-installation nécessite une reprise. La réception définitive n'est accordée que lorsqu'aucune chute de pression ni point de fuite n'est constaté pendant la période de pression stabilisée.

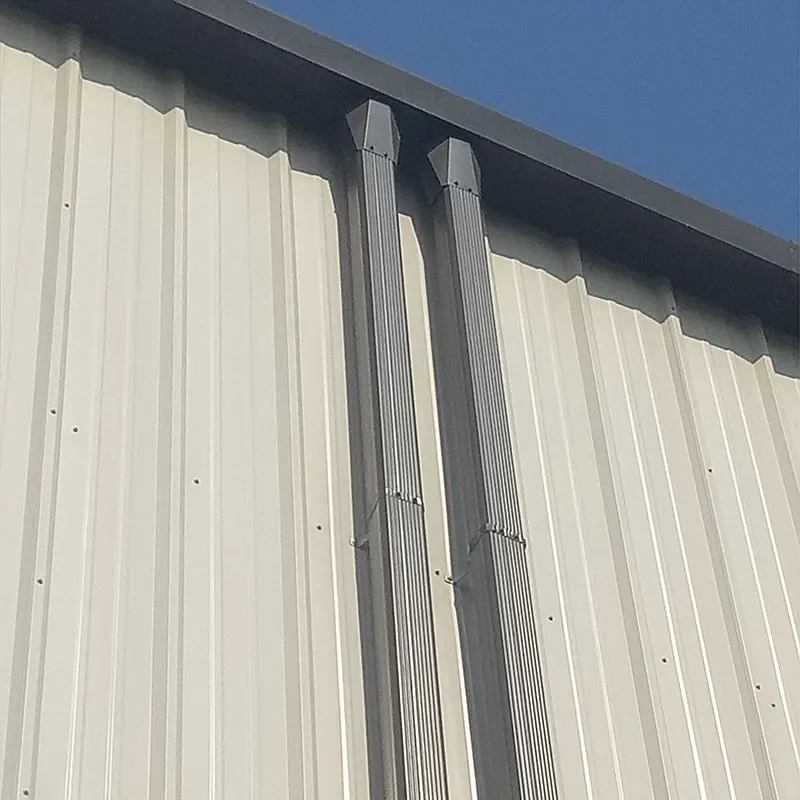

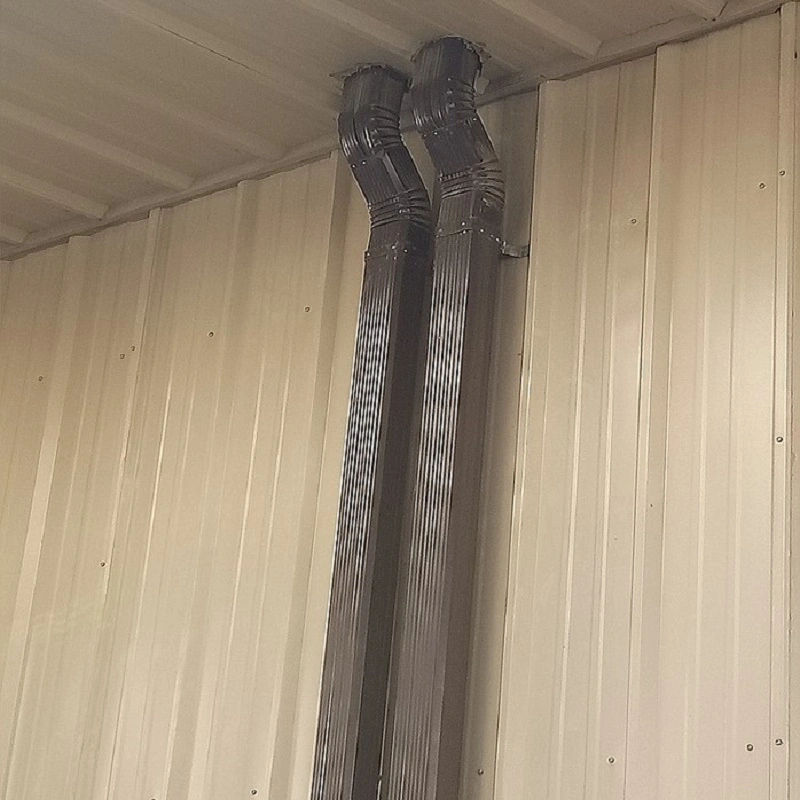

Conçus pour être utilisés avec des bâtiments à structure en acier, ces descentes pluviales offrent une apparence épurée et épurée. Les couleurs peuvent être personnalisées pour correspondre aux murs extérieurs du bâtiment, assurant ainsi une harmonie visuelle avec la toiture en acier et le revêtement mural. Une variété de raccords tels que des coudes en S, des coudes simples et des colliers de serrage sont disponibles pour s'adapter aux installations de systèmes muraux complexes.
D'un point de vue technique, ces descentes pluviales forment un système cohérent avec des gouttières et des panneaux muraux en acier recouverts de couleur, garantissant une durée de vie constante. Cela offre un avantage par rapport aux alternatives en acier inoxydable, qui impliquent souvent des coûts plus élevés et des joints soudés visibles.
Les paramètres suivants sont basés sur la production standard et les normes pertinentes. La personnalisation est disponible pour répondre aux exigences spécifiques du projet.
| Indicateur de performance | Paramètre/Spécification | Norme / Remarques |
|---|---|---|
| Matériau de base | Tôle d'acier à revêtement coloré (Q235B / DX51D+Z) | Substrat galvanisé ou revêtu d'Al-Zn |
| Norme de matériau de base | GB/T12754 | Tôles et bandes d'acier à revêtement coloré |
| Norme de produit fini | CECS 380-2014 | Spécification technique pour l'ingénierie des couvertures et des murs en tôle profilée métallique |
| Épaisseur de paroi commune | 0,4 à 0,8 mm | Fabriqué à la machine standard : 0,4–0,6 mm |
| Poids du revêtement de zinc | ≥150 g/m² | Revêtement double face |
| Épaisseur du revêtement | PVDF ≥25 μm / PE ≥20 μm | Sélectionné en fonction du degré de vieillissement |
| Spécifications standards | 95×133 mm, 108×144 mm, 130×100 mm, 180×125 mm | Section rectangulaire ou carrée |
| Longueur d'une unité unique | 6 m (standard) / 12 m (maximum) | Personnalisable |
| Résistance au brouillard salin | ≥500 heures | Exigence pour une utilisation en extérieur |
| Durée de vie | 15 à 20 ans | Convient aux régions froides |
| Espacement des colliers de serrage | ≤2 m | Réparti uniformément |
| Déviation verticale | ≤3 mm/hauteur de l'étage | Exigence d’acceptation de l’installation |
1. Résistance au froid et au gel.Le matériau métallique surmonte les défauts inhérents aux tuyaux en PVC, tels que le vieillissement dû à la dilatation et à la contraction thermiques et la fragilité à basse température. Il résiste aux températures glaciales dans les froids extrêmes des régions du Nord-Est et du Nord-Ouest, avec une durée de vie de 15 à 20 ans.
2. Spécifications flexibles.Les produits formés à la machine couvrent les besoins standard du marché, tandis que la personnalisation manuelle s'adapte aux spécifications extra-larges (par exemple 245 × 200 mm) et aux tailles non standard pour les exigences particulières en matière de drainage.
3. Coordination architecturale.Les couleurs peuvent être personnalisées selon les normes RAL pour correspondre à l'extérieur des bâtiments à structure métallique. Une variété d'accessoires garantit que le système de drainage s'intègre à l'esthétique du bâtiment.
4. Normes de matériaux vérifiables.Fabriqué conformément aux normes GB/T 12754 et CECS 380-2014. Les caractéristiques comprennent une couche galvanisée d'au moins 150 g/m², une épaisseur de revêtement répondant aux exigences de résistance aux intempéries et une résistance au brouillard salin d'au moins 500 heures.
5. Critères d’installation et d’acceptation clairs.Les spécifications incluent une déviation verticale ne dépassant pas 3 mm par hauteur d'étage, un espacement des colliers de serrage ne dépassant pas 2 m et une longueur de chevauchement d'au moins 30 mm. L'acceptation est basée sur un test de débit d'eau sans fuite après l'installation.
Pour les climats froids :Choisissez des tuyaux de descente en acier coloré plutôt que du PVC pour éviter la fragilité à basse température. Confirmez que le poids et le type de revêtement de zinc conviennent aux conditions météorologiques locales.
Pour les grandes surfaces de toiture :Calculez la capacité de drainage requise en fonction de l’intensité des précipitations locales et de la superficie du toit. Si les spécifications standards sont insuffisantes, envisagez des tuyaux de descente de grande taille fabriqués sur mesure.
Pour les environnements côtiers ou industriels :Vérifiez que le type de revêtement (PE ou PVDF) et le poids du revêtement de zinc répondent aux exigences de résistance à la corrosion. Les rapports d’essais au brouillard salin sont disponibles sur demande.
Lors de l'installation :Suivez les critères d'acceptation pour l'écart vertical, l'espacement des colliers de serrage et la longueur de chevauchement. Utilisez des rivets aveugles ou des boulons pour les joints et effectuez un test de débit d'eau pour confirmer l'absence de fuite avant l'acceptation finale.
1.Systèmes de drainage de toiture organisés pour aciéries industrielles et entrepôts logistiques, compatibles avec les gouttières extérieures en acier coloré.
2.Drainage de toiture métallique pour bâtiments publics de grande portée, notamment les stades, les centres d'exposition et les grands supermarchés.
3.Drainage des toits dans les régions froides, comme alternative aux tuyaux en PVC dans le nord-est et le nord-ouest de la Chine.
4. Large-area roofs and projects requiring high drainage capacity, with customizable non-standard large-diameter specifications.
Les tuyaux de descente en acier à revêtement coloré sont moins sujets à la fragilité et aux fissures à basse température que le PVC. Ils offrent également une meilleure coordination avec les extérieurs des bâtiments à structure en acier et une durée de vie plus longue. Le PVC est peut-être plus léger et moins cher, mais les tuyaux de descente en acier offrent une plus grande durabilité dans les climats extrêmes.
Les tailles non standard peuvent être fabriquées sur mesure à l’aide de techniques de pliage manuel et de couture mécanique. Par exemple, des descentes pluviales extra-larges telles que 245 × 200 mm ont été produites pour les grands parcs logistiques. Contactez notre équipe technique avec vos calculs de drainage et nous pourrons vous recommander une taille personnalisée appropriée.
Les principaux points de contrôle incluent une déviation verticale ne dépassant pas 3 mm par hauteur d'étage, un espacement des colliers de serrage ne dépassant pas 2 m et une longueur de chevauchement d'au moins 30 mm. Un test de débit d'eau doit être effectué après l'installation pour confirmer qu'il n'y a pas de fuite ou de pente inverse.
Oui. Les couleurs peuvent être sélectionnées dans le nuancier standard RAL pour correspondre aux murs extérieurs du bâtiment, à la toiture en acier et au revêtement mural. Cela aide le système de drainage à s’intégrer visuellement à la conception globale du bâtiment.
Veuillez fournir la taille du tuyau, l'épaisseur de la paroi, la longueur, la couleur (code RAL si disponible), la quantité et si les produits formés à la machine ou fabriqués sur mesure sont préférés. Indiquez également l'emplacement du projet et toute condition environnementale particulière telle qu'une exposition côtière ou un froid extrême.
