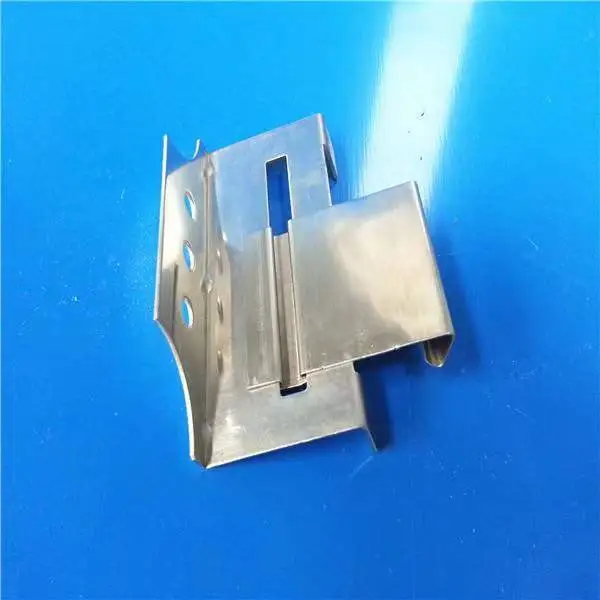

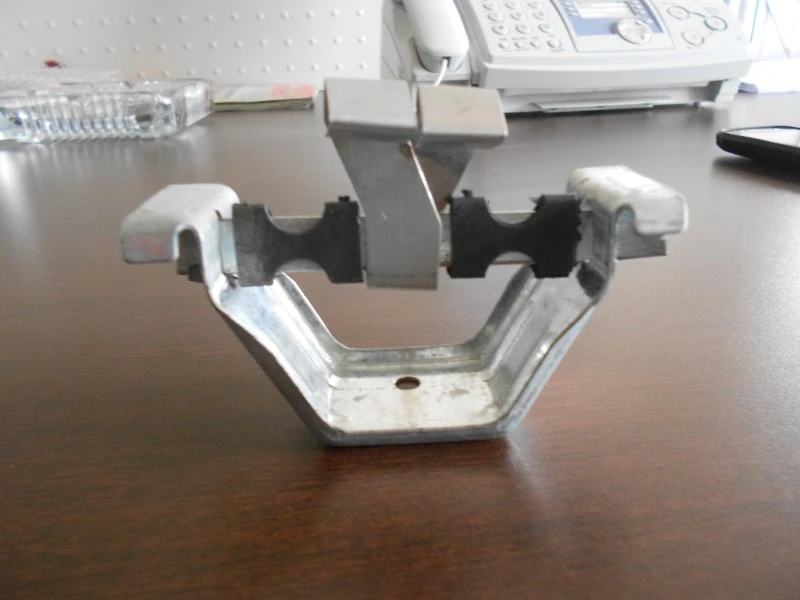

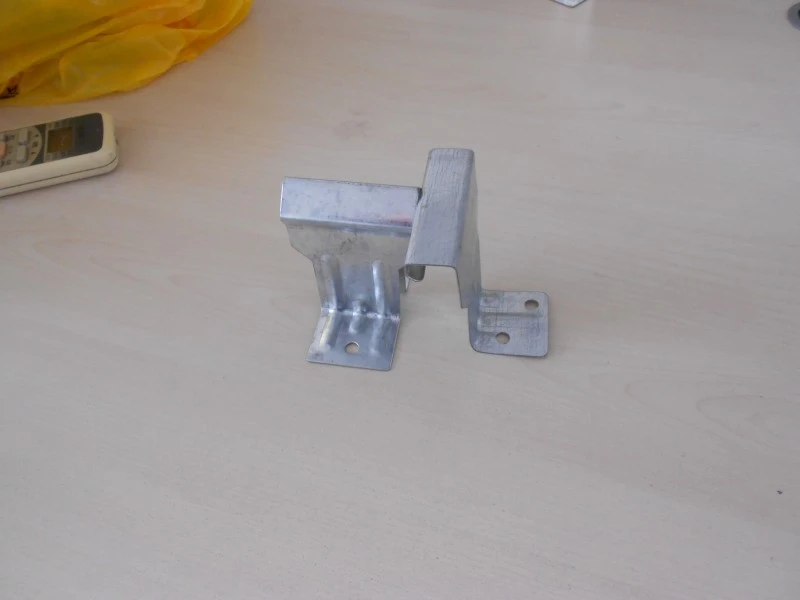

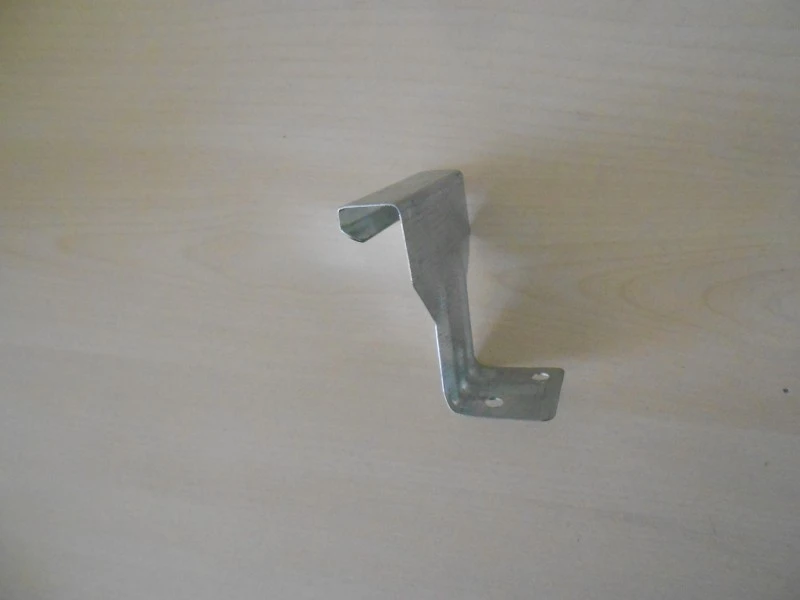

Les attaches à clips dissimulées fournissent une connexion cachée entre les panneaux de construction et la structure de support. Le clip s'engage dans une nervure de base fixée à la panne ou au support, maintenant le panneau sans vis à travers la surface du panneau. Cette approche maintient toutes les fixations à l'intérieur des joints du panneau, donnant un extérieur propre et supprimant les chemins de fuite associés aux vis et au mastic exposés. SENBO fournit à ces clips des contrôles dimensionnels sur la profondeur de la fente, la longueur des pattes et l'épaisseur du matériau, et le processus de production comprend des tests périodiques de force d'engagement.
Les clips sont fabriqués en standard en acier inoxydable 304, les modèles 430 et 201 étant disponibles pour des budgets spécifiques. L'acier Q235B avec galvanisation à chaud est utilisé pour les clips structurels plus lourds. Les clips en acier inoxydable sont produits par pressage à froid ou par estampage à partir d'un matériau en bande. Les clips Q235B sont généralement fabriqués à partir de tôles laminées à chaud d'une épaisseur minimale de 5 mm et formées par pressage hydraulique à froid pour maintenir la résistance et la précision dimensionnelle.
La hauteur interne du clip est déterminée par la profondeur de la fente du panneau. Les hauteurs internes courantes vont de 2,6 mm à 10 mm, avec une longueur de pied de 7,5 mm et une épaisseur de matériau de 0,5 mm à 1,5 mm pour l'acier inoxydable. Le diamètre du boulon est de 12 mm avec un degré de résistance d'au moins 8,8. Les clips sont classés par application en clips pour panneaux muraux, clips pour panneaux de toit et clips pour panneaux de sol. Par matériau, ils sont divisés en clips en acier inoxydable et en clips en acier galvanisé à chaud.
| Article | Paramètre/Spécification | Référence ou notes |
|---|---|---|
| Matériau de base | Acier inoxydable 304 / acier laminé à chaud Q235B | Matériel sélectionné par candidature |
| Épaisseur du matériau | 0,5 à 1,5 mm pour l'acier inoxydable ; ≥5 mm pour les composants tout en acier | Dépend du type de produit |
| Hauteur interne du clip | 2,6 à 10 mm | Doit correspondre à l'emplacement du panneau |
| Longueur des jambes | 7,5 mm | Dimension typique |
| Spécification des boulons | M12, classe de résistance ≥8,8 | Pour connexion structurelle |
| Épaisseur de galvanisation | ≥150 g/m² par face | Galvanisé à chaud Q235B |
| Résistance au glissement | Δ ≤ 7,0 mm à 7,0 kN ; Δ ≤ 0,5 mm à 10,0 kN | Selon GB 15831 et normes industrielles |
| Intégrité structurelle | Aucune rupture à 25,0 kN | Selon GB 15831 et normes industrielles |
| Rigidité en torsion | θ ≤ 4° à un couple de 900 N·m | Pour coupleurs à angle droit |
| Test de couple | Aucune défaillance à ≥65 N·m | Résistance au couple de serrage |
Les exigences mécaniques pour les clips dissimulés sont basées sur la norme GB 15831 et les normes industrielles associées. Les tests de résistance au glissement nécessitent un déplacement d'au plus 7,0 mm à une charge de 7,0 kN et d'au plus 0,5 mm à 10,0 kN. Le clip ne doit pas échouer à 25,0 kN. La rigidité en torsion nécessite un angle ne dépassant pas 4 degrés sous un couple de 900 N·m. Les clips tout acier pressés à froid testés par SENBO répondent à ces limites.
Les clips en acier inoxydable 304 ont été soumis à des tests au brouillard salin et présentent une résistance à la corrosion appropriée pour une exposition en extérieur. Les clips Q235B galvanisés à chaud portent un revêtement de zinc minimum de 150 g/m² par face, qui offre une protection à long terme dans des conditions atmosphériques normales. Le choix du matériau doit correspondre à l'environnement du projet.
Dans les toits à joints debout, des clips dissimulés maintiennent les panneaux sur les supports sans pénétration dans la surface. Cela permet aux panneaux de toit de se déplacer avec la dilatation et la contraction thermique tout en restant fixés aux clips. Le résultat est une surface de toit sans trous de vis exposés, ce qui réduit les risques de pénétration d'eau et améliore l'étanchéité à long terme. La méthode des clips cachés est utilisée dans les systèmes à joints debout à 360° pour les toitures industrielles de grande portée.
Pour les panneaux muraux, les attaches à clips dissimulées permettent une installation sans clous, gardant la surface du panneau propre. Dans les garnitures de fenêtres, la connexion cachée recouvre les bords coupés des panneaux enduits de couleur, les protégeant du contact direct avec la pluie et réduisant le risque de rouille sur les bords. Cette méthode d'installation répond aux exigences d'apparence architecturale.
Les fournisseurs doivent fournir des certificats de matériaux pour l'acier inoxydable ou l'acier galvanisé. Des rapports d’essais sur la résistance au glissement, l’intégrité structurelle et la rigidité en torsion doivent être disponibles si le projet l’exige. Les contrôles de réception sur site doivent vérifier les dimensions, la qualité du matériau et l'état de la surface. Pour les commandes importantes, des échantillons de clips peuvent être testés pour confirmer leur engagement avec le profil réel du panneau.
La hauteur interne du clip doit correspondre à la profondeur de la fente du panneau utilisé. Mesurez la fente du panneau ou reportez-vous aux spécifications du fabricant du panneau. Un clip trop haut empêchera un engagement complet, tandis qu'un clip trop court peut permettre un mouvement ou un désengagement.
Les clips dissimulés sont conçus pour les panneaux dotés d'une fente ou d'un profil de couture compatible. Les panneaux métalliques avec joints debout ou bords imbriqués fonctionnent bien. Certains panneaux à base de bois peuvent également utiliser des clips dissimulés si la fente est usinée correctement. Vérifiez toujours la compatibilité avec les fournisseurs de panneaux et de clips.
Les clips en acier inoxydable, en particulier de qualité 304, offrent une meilleure résistance à la corrosion et sont préférés pour les environnements côtiers ou humides. Les clips en acier galvanisé sont plus résistants et souvent utilisés pour les connexions structurelles lourdes, mais le revêtement de zinc peut ne pas durer aussi longtemps dans des atmosphères agressives. Le choix dépend de l'exposition environnementale du projet et des exigences de charge.
Oui, des clips dissimulés sont utilisés dans les régions à vent fort, en particulier dans les systèmes de toiture à joints debout. Les clips doivent être espacés en fonction de la charge de vent de conception, et le matériau et l'épaisseur des clips doivent être adéquats. Les calculs de soulèvement dû au vent doivent être effectués pour le projet spécifique.
