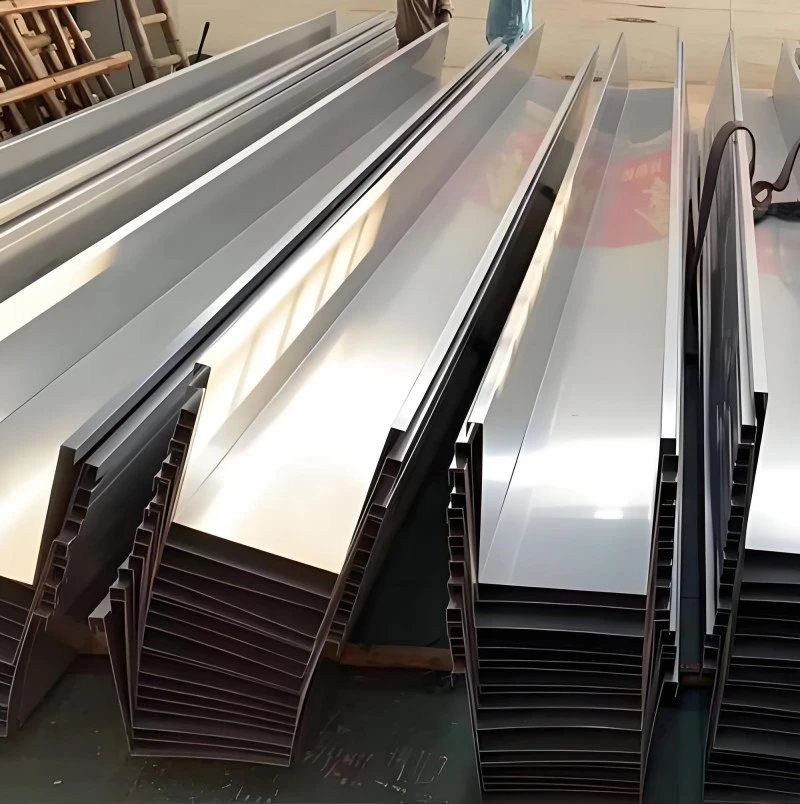

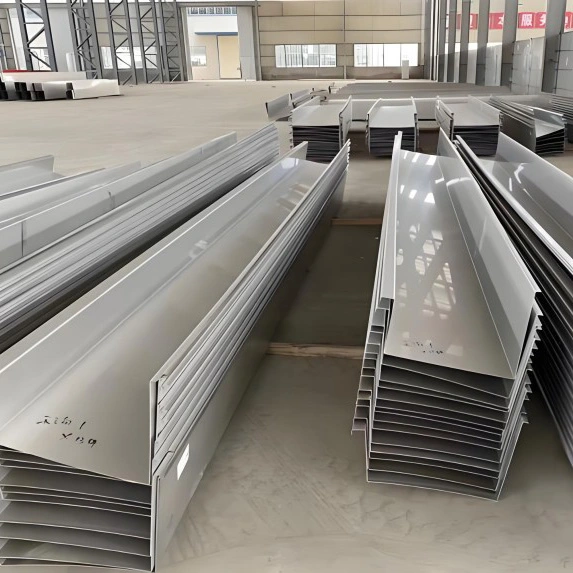

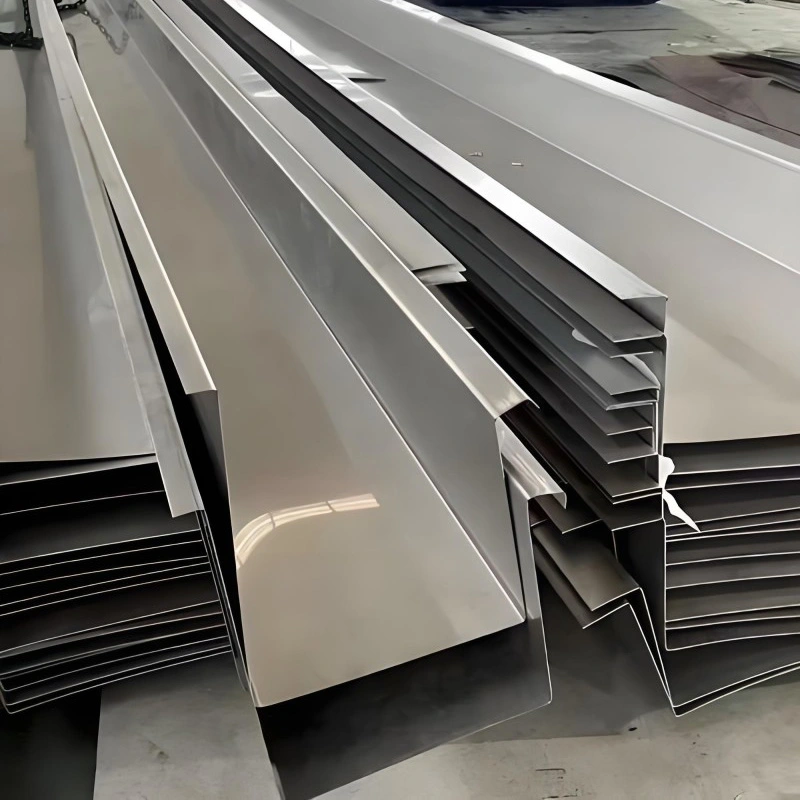

Gouttière en acier inoxydable

Le drainage du toit dépend de gouttières placées aux points bas du toit pour collecter l'eau de pluie et l'acheminer vers les tuyaux de descente. La gouttière en acier inoxydable est classée par emplacement. Les gouttières internes se trouvent à l’intérieur de la ligne du mur extérieur et fonctionnent généralement avec un mur de parapet. Les gouttières extérieures s'étendent au-delà du mur extérieur et sont généralement utilisées sur les bâtiments sans parapet. Cette classification fait suite au GB 51022-2015, le code technique pour les bâtiments légers à charpente en acier à pignon. SENBO fabrique ces gouttières dans un environnement d'atelier contrôlé, le pliage et le soudage étant terminés avant la livraison. Chaque pièce est vérifiée pour la largeur, la hauteur, la taille de la bride et la rectitude avant l'emballage.

Le matériau de base est en standard l’acier inoxydable 304. Les nuances 201 et 316L peuvent être spécifiées lorsque les conditions du projet nécessitent un équilibre différent entre coût et résistance à la corrosion. GB 51022-2015 fixe une épaisseur minimale de tôle de 1,0 mm pour les gouttières intérieures en acier inoxydable 304. Si un autre matériau est remplacé, il doit recevoir un traitement anticorrosion fiable. Les gouttières en tôle d'acier ordinaire doivent avoir une épaisseur d'au moins 3,0 mm. L'atlas des normes nationales 24CS08-1 offre des conseils supplémentaires sur la sélection et l'installation des accessoires de drainage.

Dimensions et fabrication

L'épaisseur varie de 0,5 mm à 3,0 mm en fonction de la charge de conception et de l'exposition à la corrosion. Les sections transversales sont généralement rectangulaires ou trapézoïdales, avec une largeur de base de 0,3 m à 0,5 m et une hauteur de 0,25 m à 0,4 m. Les brides supérieures offrent une surface de fixation sécurisée. Les sections de gouttières peuvent être réalisées de 1 m à 14 m de long. Le pliage CNC maintient la rectitude à 0,3 mm par 1 000 mm et la tolérance angulaire à ±0,5 degrés sur toute la longueur. Les finitions de surface incluent le miroir 8K, le mat et le brossé.

Tableau des paramètres

Expérience sur le terrain et conformité au code

Règles de conception basées sur le code

GB 51022-2015 précise que la section transversale de la gouttière peut être rectangulaire ou trapézoïdale. Les gouttières intérieures doivent comporter des orifices de trop-plein placés entre 50 mm et 100 mm sous le bord supérieur. Tous les joints doivent être scellés et le panneau de toiture doit s'étendre dans la gouttière. Lorsque l’eau de pluie pénètre dans la gouttière depuis la surface du toit, une imperméabilisation supplémentaire est obligatoire. Ces exigences créent une base de conception et d’installation claire.

Projets de remplacement dans les bâtiments industriels

Dans l'atelier commun de Shantui Construction Machinery, le système de gouttières d'origine a été remplacé par 304 auges en acier inoxydable. Des tuyaux de descente ont été raccordés aux sorties des siphons d’eau de pluie pour garder les voies d’évacuation dégagées. Le projet présente un scénario de rénovation typique dans lequel la gouttière existante avait atteint la fin de sa durée de vie et un remplacement en acier inoxydable a été choisi pour sa durabilité.

Réparation de drainage de bâtiments publics

Le centre d'exposition des produits agricoles et secondaires de la ville de Huangtan, comté de Ninghai, a dû remplacer les gouttières après que le système d'origine ait été endommagé. Environ 85 mètres de nouvelles gouttières en acier inoxydable ont été installés. Le matériau spécifié était de l'acier inoxydable 304 de 1,2 mm d'épaisseur, avec une hauteur de 0,3 m, une largeur de base de 0,35 m et une bride supérieure de 0,05 m. Le projet illustre comment des gouttières en acier inoxydable sont utilisées pour restaurer la fonction de drainage dans des bâtiments existants.

Performance de l'environnement côtier

À l'hôtel international Fangchenggang Gangchen, les fuites d'eau dans le portique du hall ont été attribuées à des gouttières en acier au carbone corrodées. La réparation a utilisé des plaques d'acier inoxydable 304 de 1,2 mm d'épaisseur, soudées sur place. L’atmosphère côtière à forte humidité et à forte salinité avait provoqué la rouille du matériau d’origine. Après remplacement, le problème de drainage a été résolu. Ce boîtier prend en charge l'utilisation de l'acier inoxydable 304 dans un air chargé en sel et dans des environnements corrosifs similaires.

Installation et protection contre le gel

L'installation doit tenir compte des conditions de gel. Dans les régions froides, les gouttières et les tuyaux de descente internes nécessitent une isolation ou un traçage thermique. Les systèmes de gouttières externes sont préférés dans de tels climats car ils sont plus faciles à protéger contre le blocage par la glace. La pente longitudinale doit être d'au moins 5‰ et les tuyaux de descente doivent être solidement fixés au mur ou à la charpente. Les sections courbées CNC réduisent les joints sur le terrain et aident à maintenir la précision dimensionnelle lors de l'installation.

Directives de fabrication et d'installation

• Choisissez entre la disposition des gouttières internes et externes en fonction de la conception du bâtiment et du climat local.
• Choisissez la nuance d'acier inoxydable en fonction du niveau de corrosion atmosphérique. Le 316L est meilleur pour les environnements marins ou chimiques sévères.
• Maintenir une pente de gouttière d’au moins 5‰ sur toute la longueur.
• Pour les gouttières internes, vérifiez que les sorties de trop-plein sont correctement situées et dimensionnées, et gardez-les exemptes de débris.
• Utilisez des procédures de soudage qualifiées pour l’acier inoxydable. Nettoyer les zones affectées par la chaleur après le soudage pour éviter la corrosion localisée.
• Inspectez les joints de gouttière et les points d’entrée des panneaux de toit pour vous assurer de l’étanchéité avant que le toit ne soit terminé.

Questions souvent soulevées par les équipes de projet

Quand faut-il une gouttière interne au lieu d’une gouttière externe ?

Les gouttières internes sont courantes dans les bâtiments dotés de murs de parapet ou lorsque la conception architecturale cache le drainage à la vue. Les gouttières extérieures sont plus simples à installer et à entretenir. Le choix est généralement effectué par l'architecte et l'ingénieur en structure, en fonction de la conception de la façade et du climat.

Qu’est-ce qui fait de l’acier inoxydable 304 la norme pour les gouttières intérieures ?

Les gouttières intérieures sont difficiles d’accès après construction, le matériau doit donc résister à la corrosion sans entretien. Le code exige de l'acier inoxydable 304 d'une épaisseur minimale de 1,0 mm car il offre un équilibre éprouvé entre résistance à la corrosion, résistance et coût.

Comment les longs tronçons de gouttières sont-ils raccordés sur place ?

Les sections sont généralement soudées ou scellées avec des connecteurs en acier inoxydable. Le soudage fournit un joint étanche continu lorsqu’il est effectué correctement. Des joints mécaniques avec mastic sont également utilisés, mais ils nécessitent une installation plus minutieuse et une inspection périodique.

Quelle finition est la plus pratique pour les gouttières en inox ?

Les finitions brossées et mates sont souvent préférées car elles cachent mieux les rayures mineures et les marques de surface que les finitions miroir. Les finitions miroir sont plus réfléchissantes et peuvent montrer plus facilement les taches d’eau, mais elles sont parfois choisies pour leur effet visuel.

Réception et vérification

Chaque livraison doit être vérifiée par rapport au certificat de matériau, qui doit confirmer la qualité de l'acier inoxydable et l'épaisseur de la tôle. La vérification dimensionnelle couvre la largeur, la hauteur, la taille de la bride et la rectitude. Pour les sections soudées, confirmez que la procédure de soudage est qualifiée et que les soudeurs détiennent des certifications valides. Inspectez la finition de la surface pour détecter toute éraflure, bosse ou autre dommage pouvant survenir pendant le transport.

Points à confirmer avant de commander

• Déterminez le type de disposition des gouttières et confirmez les dimensions de la section transversale avec les dessins structurels.
• Sélectionnez la nuance d'acier inoxydable en fonction de la catégorie de corrosion du site.
• Vérifiez que l’épaisseur de la feuille répond au minimum requis par le code en vigueur pour les gouttières intérieures.
• Planifiez la pente de la gouttière et l'espacement des supports de manière à ce que l'eau s'écoule régulièrement vers les tuyaux de descente.
• Pour les longs trajets, tenez compte de la plage de température et de la nécessité ou non de joints de dilatation.
• Confirmez les exigences de finition de surface et la longueur de livraison prévue avant le début de la production.
