Matériaux de construction SENBOfournit des panneaux d'éclairage naturel en FRP dans le cadre de sa gamme de produits pour l'enveloppe du bâtiment. Ces panneaux sont utilisés dans les toits et les murs à structure en acier où l'éclairage naturel, la résistance à la corrosion et la compatibilité avec le revêtement métallique sont requis.

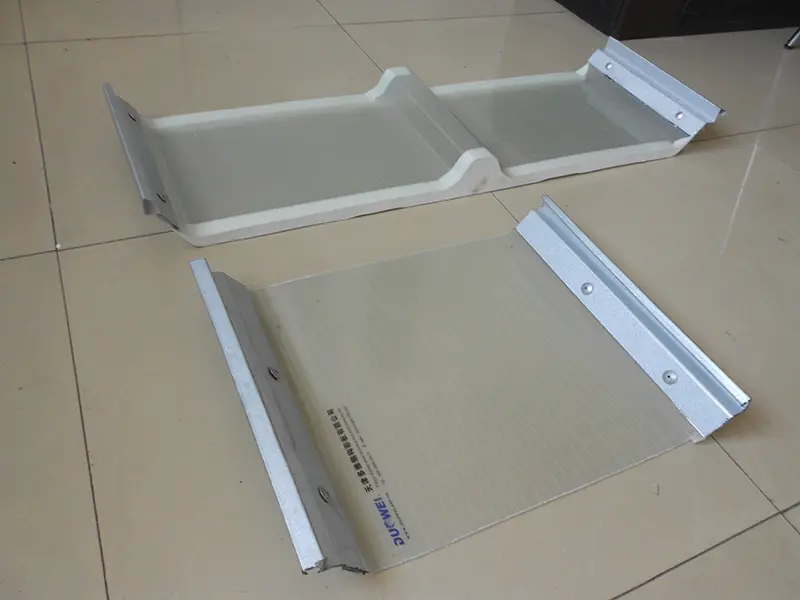

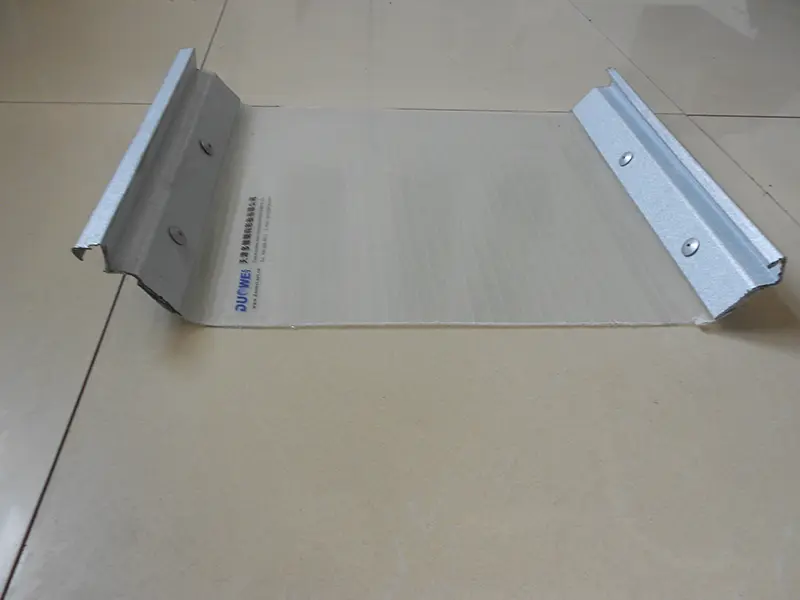

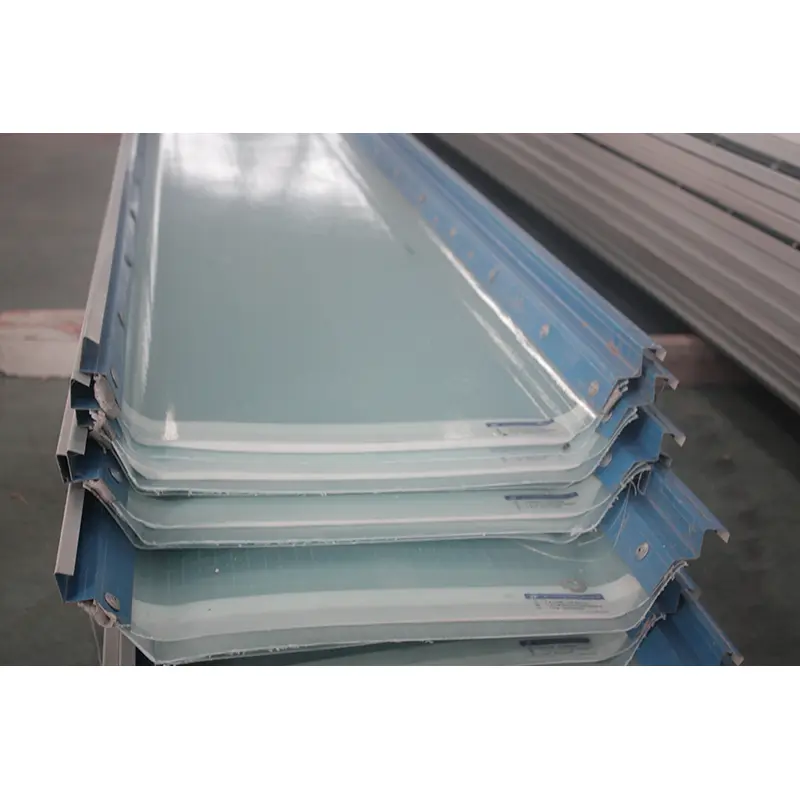

Les panneaux d'éclairage naturel, également connus sous le nom de tuiles ou feuilles d'éclairage naturel FRP, sont des composants d'éclairage ondulés ou plats fabriqués selon un processus mécanisé continu. Ils utilisent un tapis de fibre de verre sans alcali (teneur ≥ 30 %) comme matériau de renforcement et une résine polyester insaturée résistante aux intempéries (teneur ≥ 65 %) comme matrice. La surface est recouverte d'un gelcoat résistant au vieillissement ou d'un film résistant aux UV pour aider à maintenir la transmission de la lumière et la résistance aux intempéries lors d'une utilisation extérieure à long terme.
Le matériau de renforcement est de la fibre de verre sans alcali, qui assure la transmission de la lumière et les propriétés mécaniques. Le système de résine utilise une résine ignifuge réactive et résistante au vieillissement. Un processus de durcissement thermique est utilisé pendant la production. Pour garantir la stabilité dimensionnelle et l'intégrité mécanique, le degré de durcissement à la livraison est d'au moins 88 % pour les panneaux de toiture et d'au moins 82 % pour les panneaux muraux.
Les épaisseurs courantes des panneaux d'éclairage naturel FRP comprennent 0,8 mm, 1,0 mm, 1,2 mm, 1,5 mm, 2,0 mm, 2,5 mm et 3,0 mm. Les profils ondulés sont conçus pour correspondre aux tôles de toiture en acier de couleur ; les modèles courants incluent les séries 750, 840, 900, 950 et 1050. Les longueurs peuvent être personnalisées en fonction des exigences du projet, allant généralement de 6 à 12 mètres. La finition standard est transparente ; des couleurs telles que le blanc laiteux, le bleu et le vert peuvent être personnalisées pour ajuster les taux de transmission de la lumière.
Les produits sont conformes à la norme nationale GB/T 14206-2015, « Feuilles ondulées en polyester renforcé de fibres de verre ». La conception et la sélection peuvent faire référence à l'atlas des normes nationales 21CJ103-1, « Application et construction de feuilles de polyester renforcé de fibre de verre (FRP) (Partie I) : bandes d'éclairage naturel, ventilation, puits de lumière d'évacuation d'incendie/de fumée et panneaux anticorrosion. »
Le taux de transmission de la lumière est un indicateur clé de l’efficacité de la lumière naturelle. Les cahiers des charges exigent souvent un taux de transmission d'au moins 75 %. Les performances réelles varient selon l'épaisseur et la couleur ; les panneaux FRP transparents d'une épaisseur de 1,0 à 1,5 mm peuvent atteindre des taux de transmission de 85 à 88 %. Lorsque la lumière traverse le panneau FRP, elle se disperse pour créer une lumière douce et diffuse sans éblouissement ni points chauds agressifs. Cette caractéristique permet un éclairage intérieur uniforme dans les installations industrielles, évitant ainsi les problèmes de points chauds parfois associés aux feuilles de PC (polycarbonate).
Les panneaux d'éclairage naturel FRP utilisent un film de surface résistant aux UV ou une couche de gelcoat anti-âge pour résister aux rayons UV et réduire le jaunissement et la dégradation. Le film résistant aux UV est lié au panneau FRP via un processus de coextrusion, ce qui aide à prévenir le délaminage lors d'une utilisation à long terme. Le matériau FRP offre une résistance à la corrosion acide et alcaline, ce qui le rend adapté aux environnements tels que les usines chimiques et les zones côtières. Dans des conditions normales, les produits qualifiés ont une durée de vie de 15 à 30 ans.
Le coefficient de dilatation thermique des panneaux d'éclairage naturel en FRP est proche de celui de l'acier. Lorsqu'ils sont utilisés avec des tôles d'acier à revêtement coloré, ils se dilatent et se contractent à des rythmes similaires sous l'effet des variations de température. Cela réduit le risque de fuite aux points de connexion provoqué par une dilatation différentielle. Cette caractéristique fait des panneaux d'éclairage naturel en FRP un choix courant pour les bandes d'éclairage naturel du toit des bâtiments industriels à structure en acier.
Les panneaux d'éclairage naturel en FRP peuvent atteindre un indice de retardateur de flamme de classe B1 et un indice d'oxygène (OI) d'au moins 30 %. Les propriétés mécaniques comprennent une résistance à la traction d'au moins 85 MPa, une résistance à la flexion d'au moins 95 MPa et une dureté Barcol d'au moins 47. Ces valeurs soutiennent les exigences de capacité portante du toit et de résistance au vent.
L'ensemble de dessins de référence standard national 21CJ103-1 fournit des conseils systématiques sur la sélection des produits et les détails d'installation des panneaux d'éclairage naturel en FRP utilisés dans les bandes d'éclairage naturel, les lucarnes de ventilation et les lucarnes d'évacuation des fumées. Les applications incluent les toits en tôle profilée, les toits en béton armé et les systèmes de murs. Les documents d'appel d'offres pour des projets industriels, tels que le projet Yantai Lubao Steel Pipe, spécifient la conformité à la norme GB/T 14206-2015, un retardateur de flamme de classe F1, un taux de transmission de la lumière d'au moins 75 % et une plage de températures de fonctionnement de -40 °C à 120 °C.
Les paramètres suivants sont basés sur la production standard et les normes nationales pertinentes. La personnalisation est disponible pour répondre aux exigences spécifiques du projet.
| Indicateur de performance | Paramètre/Spécification | Norme / Remarques |
|---|---|---|
| Norme exécutive | GB/T14206-2015 | Tôles ondulées en polyester renforcé de fibres de verre |
| Référence de conception | 21CJ103-1 | Détails d'application pour les feuilles FRP |
| Contenu en résine | ≥65% | Résine ignifuge réactive et résistante au vieillissement |
| Teneur en fibre de verre | ≥30% | Fibre de verre sans alcali et non torsadée |
| Épaisseur standard | 0,8 à 3,0 mm | Feuilles ondulées ou plates |
| Profils communs | Types 750/840/900/950/1050 | Compatible avec la toiture en acier de couleur |
| Transmission de la lumière | ≥75 % (jusqu'à 85 % à 88 %) | |
| Indice d'oxygène | ≥30% | Indicateur de retard de flamme |
| Température de fonctionnement | -40°C à 120°C | |
| Degré de guérison | Toiture >88% / Mur >82% | Exigence à la livraison |
| Durée de vie de conception | 15 à 30 ans |
1. Lumière diffuse et sans éblouissement.Les panneaux FRP diffusent la lumière à travers la structure en fibre de verre, offrant une distribution uniforme sans points chauds. Cela peut améliorer le confort visuel par rapport aux feuilles PC transparentes.
2. Résistance à la corrosion.Le matériau FRP résiste aux acides, aux alcalis et au vieillissement. Il peut être utilisé dans des environnements corrosifs tels que les usines chimiques, les zones côtières et les élevages.
3. Compatibilité avec la dilatation thermique.Le coefficient de dilatation thermique est proche de celui de l'acier. Lorsqu'ils sont utilisés avec une toiture en acier coloré, les panneaux se dilatent et se contractent à des rythmes similaires, réduisant ainsi le risque de fuite au niveau des joints.
4. Ignifuge.Classé classe B1 avec un indice d'oxygène d'au moins 30 %, répondant aux exigences courantes de sécurité incendie pour les bâtiments industriels.
5. Conception et sélection standardisées.La conformité à la norme GB/T 14206-2015 et à la référence de conception 21CJ103-1 constitue une base pour la sélection des produits et les détails d'installation.
Pour les bandes éclairantes de toiture :Sélectionnez le profil ondulé qui correspond à la tôle de toiture métallique adjacente. Assurez-vous que les détails du chevauchement et des fixations suivent les directives de la norme 21CJ103-1 pour maintenir l'étanchéité aux intempéries.
Pour les environnements corrosifs :Confirmez que la formulation de la résine et la protection de la surface sont adaptées à l'exposition chimique spécifique. Dans les zones côtières, vérifiez que les fixations et les produits d'étanchéité sont compatibles avec le matériau FRP.
Pour la sécurité incendie :Lorsque vous utilisez des panneaux FRP dans des assemblages de toit ou de mur coupe-feu, vérifiez que l'indice de retardateur de flamme du panneau et l'assemblage global répondent aux exigences de résistance au feu du projet.
Lors de l'installation :Évitez de plier ou de tordre excessivement les panneaux. Utilisez des outils de coupe appropriés et du mastic au niveau des joints. Suivez les recommandations du fabricant concernant l'espacement des fixations et la distance entre les bords afin d'éviter les fissures et les fuites.
1.Bandes d'éclairage naturel de grande surface pour installations industrielles et entrepôts logistiques, compatibles avec les toitures en acier de couleur.
2.Installations nécessitant un éclairage naturel, telles que les serres agricoles, les pépinières de fleurs et les sites aquacoles.
3.Toits à lumière naturelle pour les bâtiments publics, notamment les sites sportifs, les grands supermarchés et les marchés.
4.Systèmes d'enveloppe de lumière naturelle pour les environnements corrosifs, tels que les usines chimiques et les bâtiments côtiers.
Les panneaux FRP produisent généralement une lumière plus douce et diffuse grâce au renforcement en fibre de verre, tandis que les feuilles PC ont tendance à avoir une transmission lumineuse directe plus élevée et peuvent créer des points chauds. Le FRP a également un coefficient de dilatation thermique plus proche de celui de l’acier, ce qui le rend plus compatible avec les toitures métalliques. Le PC est peut-être plus léger et plus résistant aux chocs, mais le FRP est souvent préféré dans les environnements industriels corrosifs.
L'espacement des chevauchements et des fixations doit respecter la référence de conception 21CJ103-1 et les exigences relatives aux profilés de toiture métallique. En règle générale, les recouvrements d'extrémité doivent être d'au moins 150 à 200 mm et les recouvrements latéraux doivent correspondre au chevauchement recommandé du profilé. L'espacement des fixations est généralement de 300 à 500 mm, mais des calculs de charge de vent spécifiques au projet doivent être utilisés.
Les panneaux FRP avec un caractère ignifuge approprié (classe B1, indice d'oxygène ≥ 30 %) peuvent être utilisés dans les systèmes de lucarnes d'évacuation incendie/fumée lorsqu'ils sont conçus et installés conformément aux normes et spécifications du projet en vigueur. L’ensemble du puits de lumière doit répondre aux performances incendie requises.
Stockez les panneaux à plat dans un endroit sec et couvert, à l’abri de la lumière directe du soleil et des sources de chaleur. Évitez d’empiler un poids excessif sur les panneaux. Protégez la surface des rayures et des produits chimiques. En cas de stockage temporaire à l’extérieur, couvrir d’un matériau opaque et respirant.
Veuillez fournir le type de profil, l'épaisseur, la longueur, la couleur, les exigences de transmission de la lumière et si les panneaux sont destinés à une application sur toiture ou sur mur. Précisez également l'emplacement du projet et toute condition environnementale particulière (par exemple, exposition à des produits chimiques, littoral). Cela aide notre équipe à recommander le système de résine et la protection de surface appropriés.
Tianjin SENBO Building Materials Technology Co., Ltd. est un fabricant de panneaux d'éclairage naturel en FRP, de panneaux de laine de roche à bords scellés en polyuréthane, de panneaux isolants en polyuréthane et d'autres produits d'enveloppe de bâtiment. Notre base de production est située dans la zone de développement économique de Jinghai, à Tianjin, en Chine, équipée de lignes de production automatisées et d'un processus d'inspection qualité en quatre étapes. Pour plus d'informations sur notre usine, nos certifications, nos capacités de test et nos références de projets, veuillez visiter notreÀ propos de nouspage oucontactez notre équipe d'ingénierie.
