Panneaux de toiture en métal

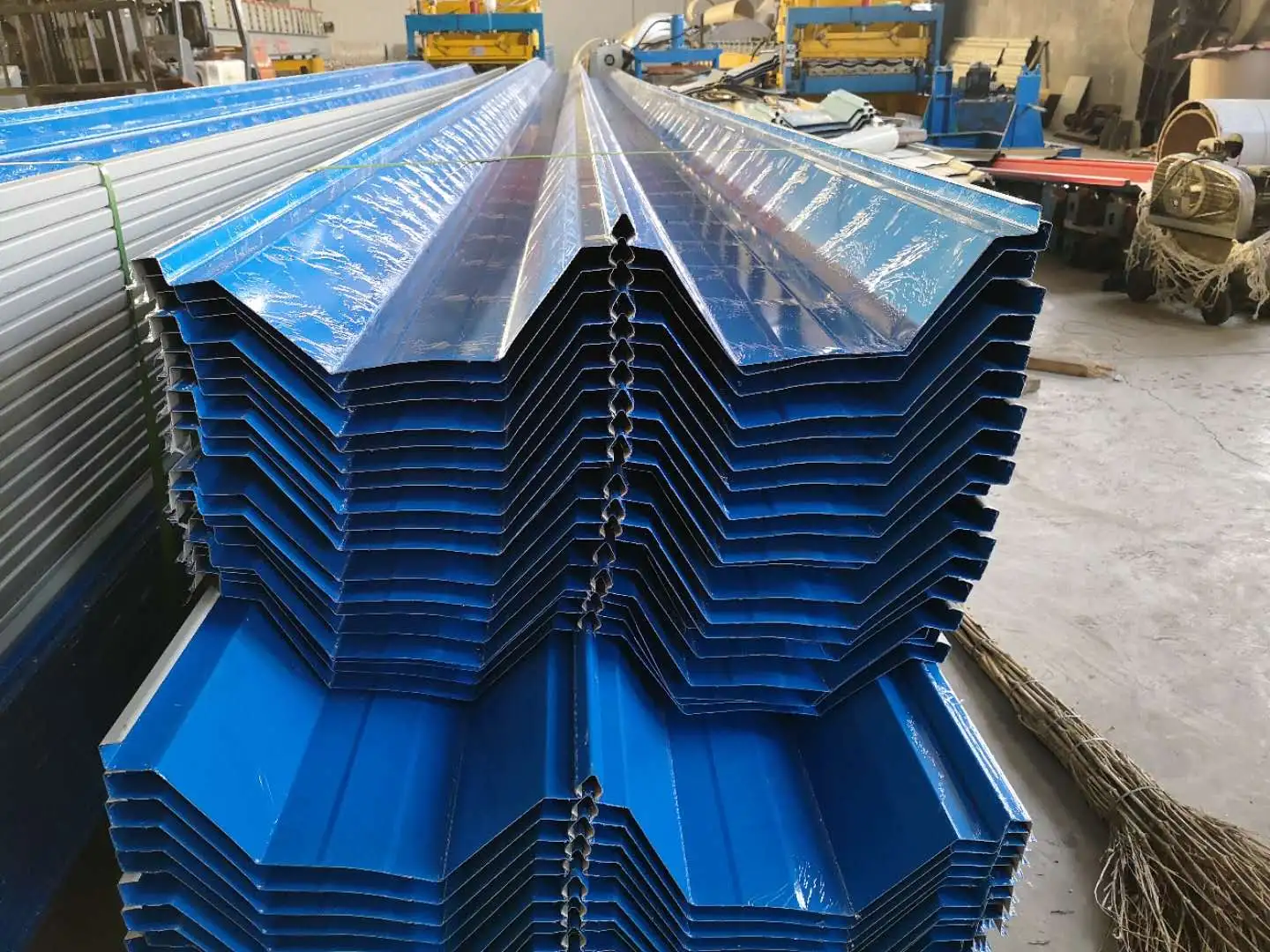

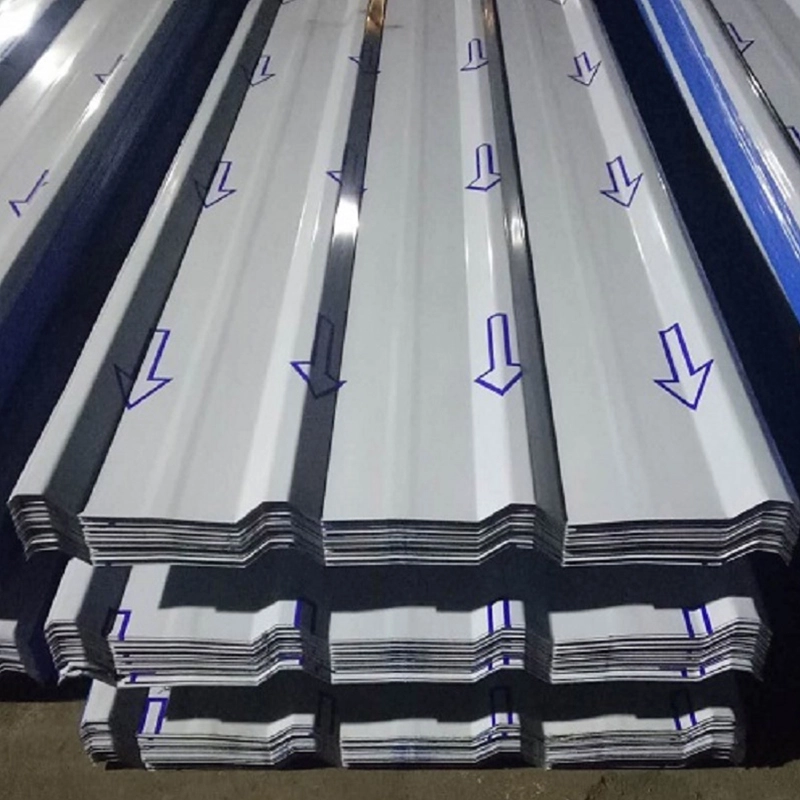

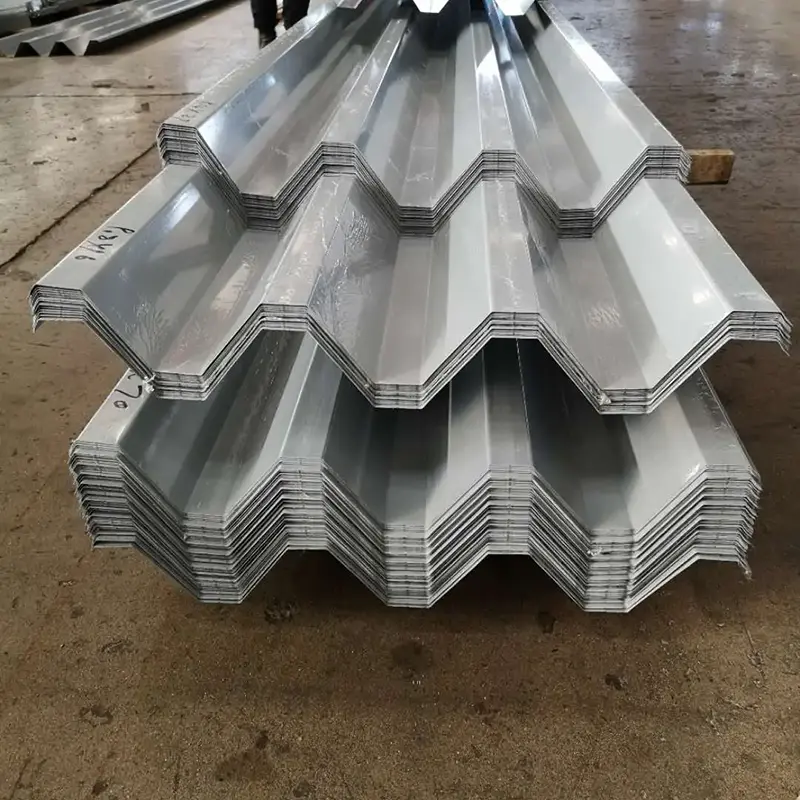

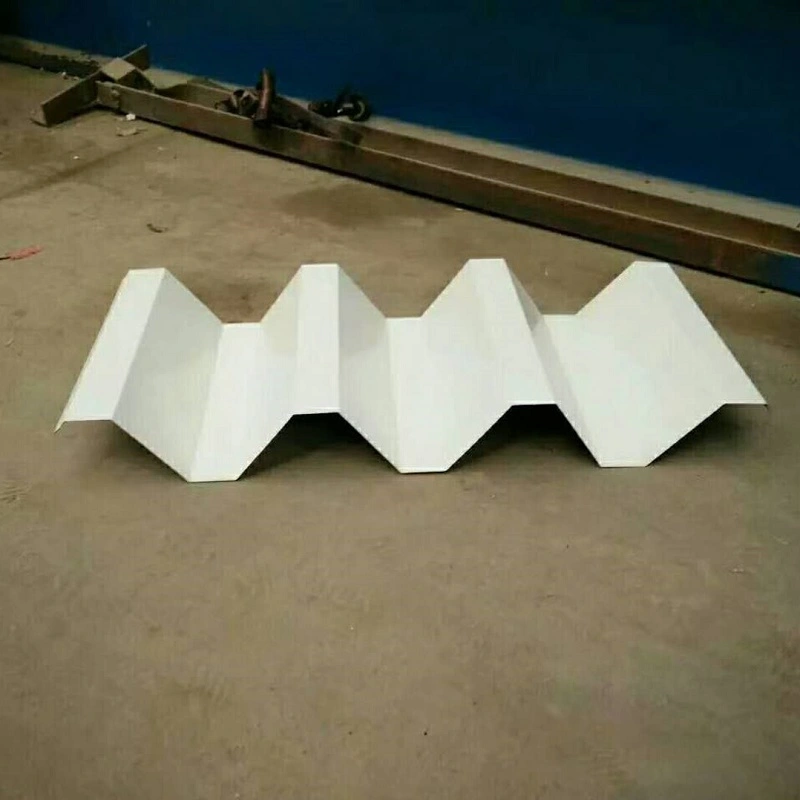

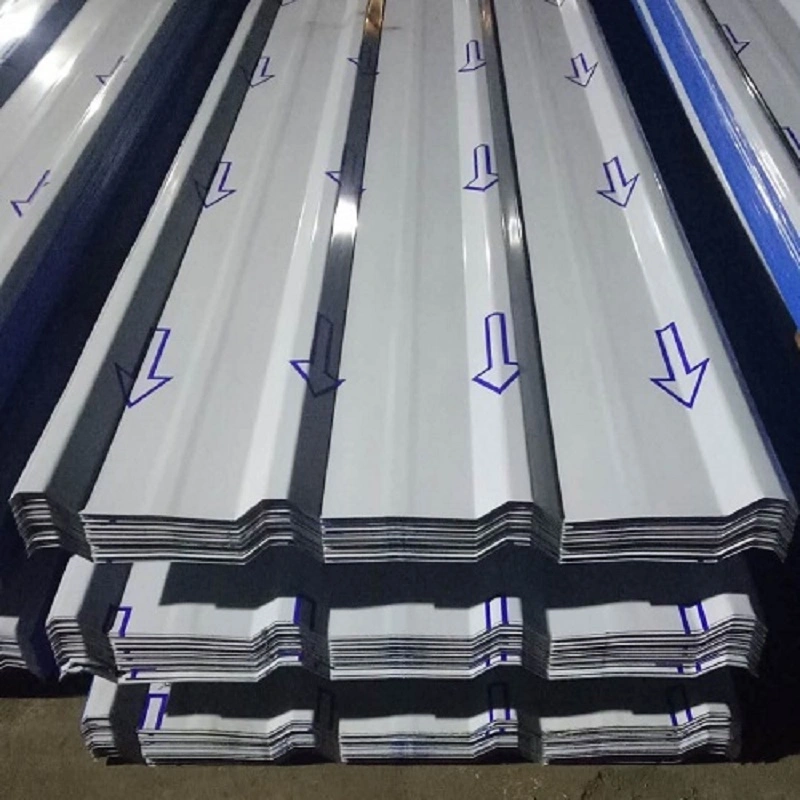

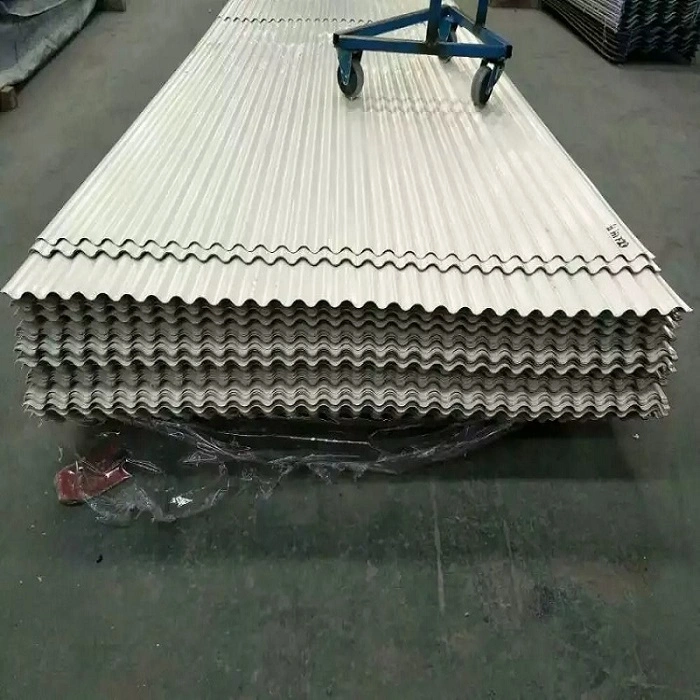

Les panneaux de toiture en métal sont des tôles d'acier profilées formées par laminage à froid de bobines métalliques en sections ondulées sur des lignes de production continues. Ils sont utilisés pour les toitures, les revêtements muraux et les revêtements de sol. Le profil nervuré ou ondulé augmente la rigidité à la flexion de la feuille mince dans le sens des nervures, permettant aux panneaux d'une épaisseur de 0,5 mm à 1,5 mm de supporter les charges du toit. SENBO exploite des lignes de profilage dédiées aux profilés de toiture métallique et dispose d'une capacité de test interne pour la vérification du soulèvement par le vent. Les contrôles de production couvrent l'épaisseur du métal de base, la limite d'élasticité, la géométrie du profil et la qualité du revêtement de surface.

Options de matériaux de base

• Tôle d'acier galvanisée à chaud :Généralement nuance DX51D+Z avec revêtement de zinc double face de 40 g/m² à 275 g/m². Convient aux bâtiments industriels généraux.
• Tôle d'acier revêtue d'Al-Zn :Le revêtement contient environ 55 % d'aluminium et 43,5 % de zinc. Fournit 3 à 5 fois la résistance à la corrosion de l’acier galvanisé standard.

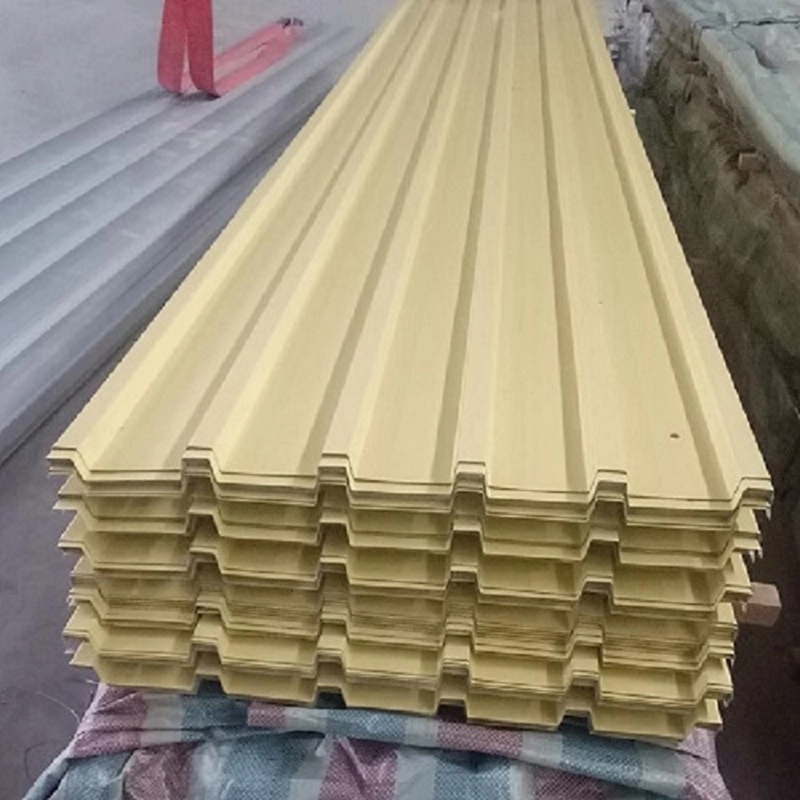

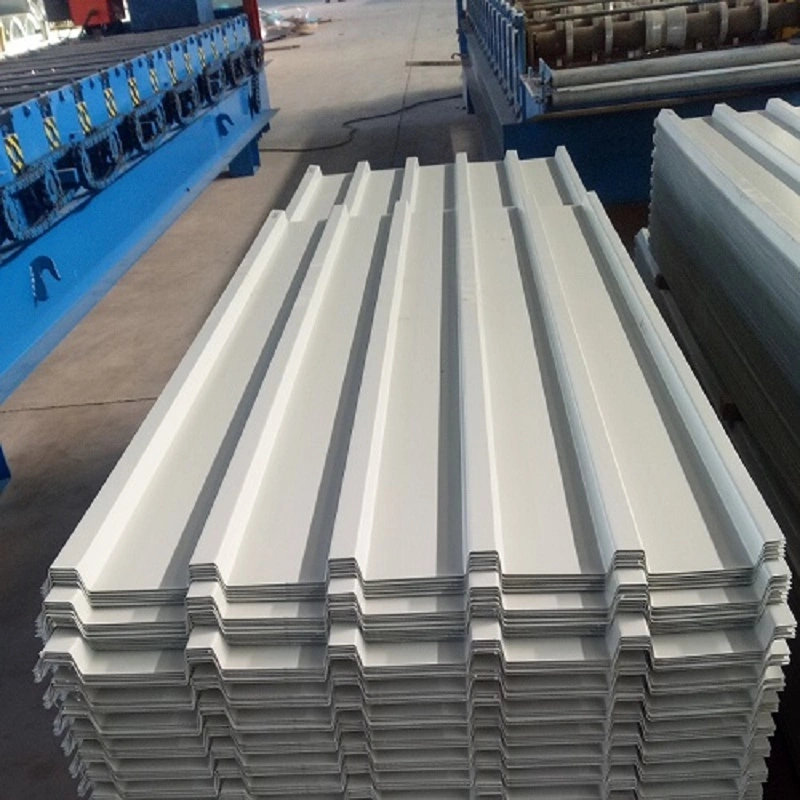

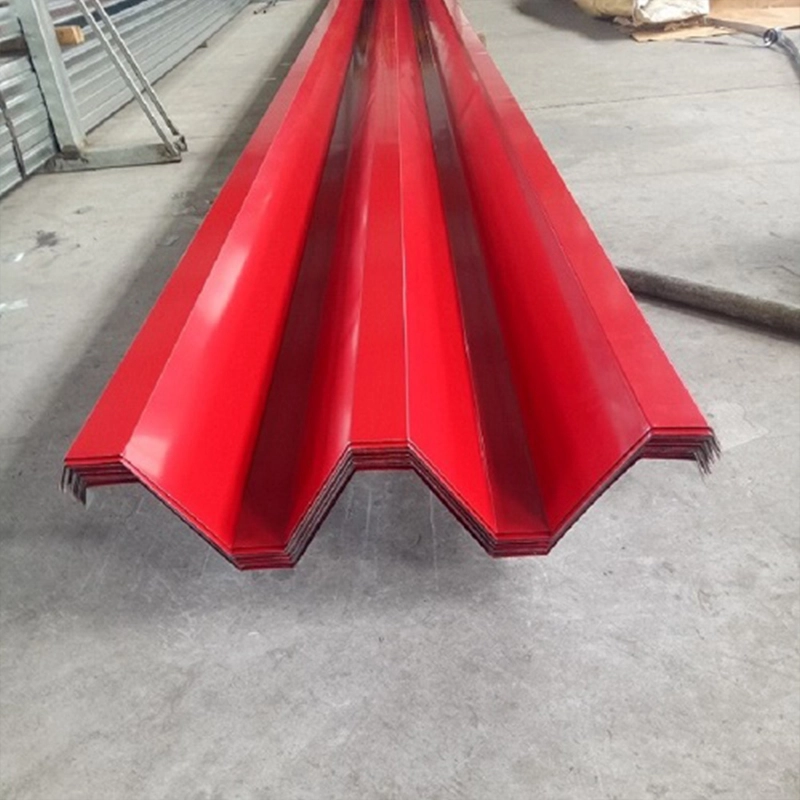

• Tôle d'acier colorée :Fini avec des revêtements en polyester (PE) ou en fluorocarbone (PVDF), offrant une résistance à la corrosion et une flexibilité de conception.
• Tôle d'alliage aluminium-magnésium-manganèse :Nuance AA3004 d'une densité de 2,73 g/cm³, soit environ un tiers de celle de l'acier. Conçu pour une durée de vie supérieure à 50 ans.
• Tôle d'acier inoxydable :Acier inoxydable ferritique 445J2, généralement de 0,5 mm d'épaisseur. Utilisé pour les grands bâtiments publics ayant des exigences élevées en matière de résistance au vent.

Construction du système

Les systèmes de toiture métallique utilisent souvent une conception composite multicouche. Dans le projet du terminal 3 de l'aéroport de Guangzhou Baiyun, la construction du toit de bas en haut comprend des pannes primaires galvanisées, une tôle de base en acier profilé perforée revêtue d'Al-Zn, un pare-vapeur, de la laine de roche insonorisante, des pannes secondaires galvanisées, de la laine de roche d'isolation thermique, une tôle d'acier galvanisée à chaud, une membrane d'étanchéité TPO, des clips de fixation en acier inoxydable, de la mousse insonorisante, des panneaux de toiture en acier inoxydable et des capuchons en acier inoxydable. Cet ensemble combine support structurel, isolation thermique, étanchéité, absorption acoustique et protection contre la foudre.

Systèmes d'installation

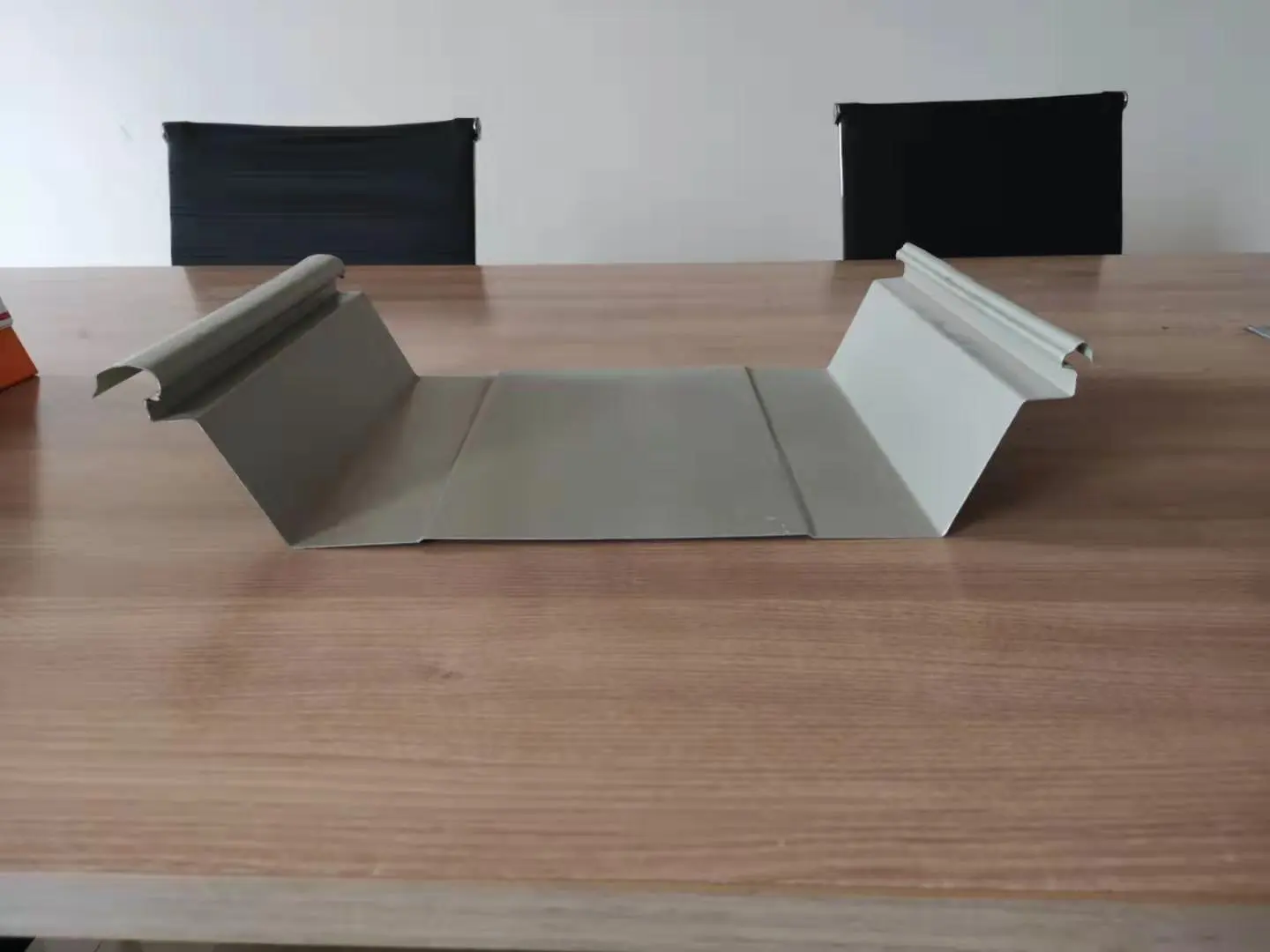

• Système à joint debout :Les bords des panneaux adjacents sont cousus mécaniquement avec un outil spécialisé. Le joint résultant est structurel et étanche sans recourir à des produits d’étanchéité. Les clips de fixation en forme de T permettent un mouvement thermique le long de la pente du toit.
• Système de soudage continu :Les panneaux en acier inoxydable sont assemblés par soudage sur toute la longueur. Les soudures sans soudure offrent une résistance élevée au vent et à l’eau.

Spécifications techniques

Données de performance des applications de projet

1. Capacité de soulèvement du vent

Les bâtiments publics côtiers imposent des exigences extrêmes en matière de résistance au vent des toits. Au terminal 3 de l'aéroport de Guangzhou Baiyun, le système de toiture en acier inoxydable soudé en continu a subi des tests de soulèvement statique par le vent et a enregistré une capacité de 18,2 kPa, équivalente à un typhon de catégorie 17. À titre de comparaison, les toits conventionnels à joints debout en aluminium-magnésium-manganèse résistent généralement aux conditions de catégorie 12. Les recherches sur le comportement de l'aspiration du vent montrent que la couture imbriquée et la connexion du support sont le point le plus faible, nécessitant un renforcement ciblé. Le stade du centre culturel et sportif de la région de la Grande Baie utilise une approche soudée similaire et a atteint 21 kPa lors de tests en laboratoire.

2. Imperméabilisation et étanchéité à l'air

L’imperméabilisation du toit provient de la configuration structurelle et non des produits d’étanchéité appliqués. Les panneaux à joints debout utilisent un scellant pré-appliqué sur toute la longueur et des joints verrouillés, ne laissant aucun trou de clou ni point de fuite en surface. L'approche en acier inoxydable soudé en continu crée une surface ininterrompue grâce au soudage sur toute la longueur, améliorant encore la résistance à l'eau. Une pente minimale de drainage du toit de 5 % est conseillée. Le profil de l'auge sert de canal de drainage naturel, dirigeant l'eau rapidement vers l'avant-toit.

3. Gestion du mouvement thermique

Les changements de température provoquent la dilatation et la contraction des panneaux métalliques. Les systèmes à joints debout absorbent ce mouvement grâce à des supports coulissants en forme de T qui permettent aux panneaux de se déplacer librement le long de la pente du toit. Au terminal 3 de l'aéroport de Guangzhou Baiyun, les connexions soudées fonctionnent avec un profil d'ondulation transversale pour libérer les contraintes thermiques. Les deux méthodes évitent les dommages qui résulteraient autrement d’un mouvement thermique restreint.

4. Productivité de la construction

Le centre culturel et sportif de la région de la Grande Baie a appliqué une stratégie de construction modulaire pour toutes les couches de toit situées sous la membrane d'étanchéité. Les ouvriers ont divisé le toit de 78 000 m² en 878 modules indépendants, assemblé et soudé chaque module au niveau du sol, puis mis en place les unités terminées. Cette approche a augmenté l'efficacité de l'installation de 30 % et a limité les déchets de matériaux à environ 2 %.

5. Flexibilité géométrique

Les panneaux de toit peuvent être produits sous des formes droites, incurvées ou en forme d'éventail pour correspondre aux surfaces architecturales à simple courbure, à double courbure et sphériques. Au centre culturel et artistique de la future ville scientifique et technologique des « Deux Montagnes » à Anji, dans le Zhejiang, le toit métallique forme douze formes de feuilles de bambou géantes. La modélisation BIM et la numérisation 3D ont été appliquées pour maintenir les tolérances de construction dans des limites acceptables.

Directives d'installation et de manipulation

• Vérifiez l’alignement et le niveau des pannes avant de commencer la mise en place des panneaux.
• Panneaux de levage avec sangles de levage protégées sur les bords pour éviter toute déformation.
• Confirmez l’engagement des coutures et l’alignement des clips avant la couture finale sur les systèmes à joints debout.
• Gardez la zone de travail propre et sèche lorsque vous effectuez un soudage continu ; suivre des procédures de soudage qualifiées.
• Limitez la circulation des travaux de construction sur les surfaces de toit finies et enlevez les débris rapidement.

Questions courantes

Quel système de toiture convient aux zones côtières très ventées ?

Un système en acier inoxydable soudé en continu offre la plus haute résistance au vent et est souvent spécifié pour les régions sujettes aux typhons. Les systèmes à joints debout restent une option viable lorsque les détails des joints et des clips sont renforcés selon les calculs de soulèvement par le vent.

Comment les panneaux de toit longs gèrent-ils les changements de température ?

Les systèmes à joints debout utilisent des clips coulissants qui permettent le mouvement le long de la pente. Les systèmes soudés peuvent incorporer des ondulations transversales ou des joints de dilatation. La méthode appropriée dépend de la géométrie du toit et de la plage de température prévue.

De quel entretien continu une toiture métallique a-t-elle besoin ?

Les routines d'inspection doivent couvrir le serrage des fixations, l'état des panneaux, les obstructions des chemins de drainage et l'intégrité du scellant au niveau des pénétrations. Les systèmes à joints debout nécessitent généralement moins d’entretien puisqu’aucune fixation n’est exposée.

Une toiture métallique peut-elle recouvrir une toiture existante ?

Une nouvelle toiture métallique peut parfois être installée sur une toiture existante si la structure peut supporter la charge supplémentaire et si la surface existante est adaptée. Un ingénieur en structure doit évaluer les conditions existantes avant qu’une décision ne soit prise.

Contrôle qualité et documentation

Les fournisseurs doivent fournir des certificats d’essais en usine pour les métaux de base, des enregistrements d’épaisseur de revêtement et des rapports dimensionnels des panneaux. Les projets avec des critères spécifiques de charge de vent doivent demander des données de test de soulèvement par le vent pour la configuration exacte du système fourni. Les contrôles de réception sur site doivent vérifier les qualités des matériaux, les longueurs des panneaux et l'état de la surface avant l'installation.

Considérations de sélection

• Vérifiez l’emplacement du bâtiment et la vitesse du vent de conception avant de choisir un type de système de toiture.
• Examinez la pente du toit et la disposition du drainage pour confirmer l’élimination efficace de l’eau.
• Vérifiez que le matériau du panneau sélectionné est compatible avec l'exposition environnementale du bâtiment.
• Confirmez que le fournisseur de toiture peut fournir les données de test requises et l'assistance à l'installation.
