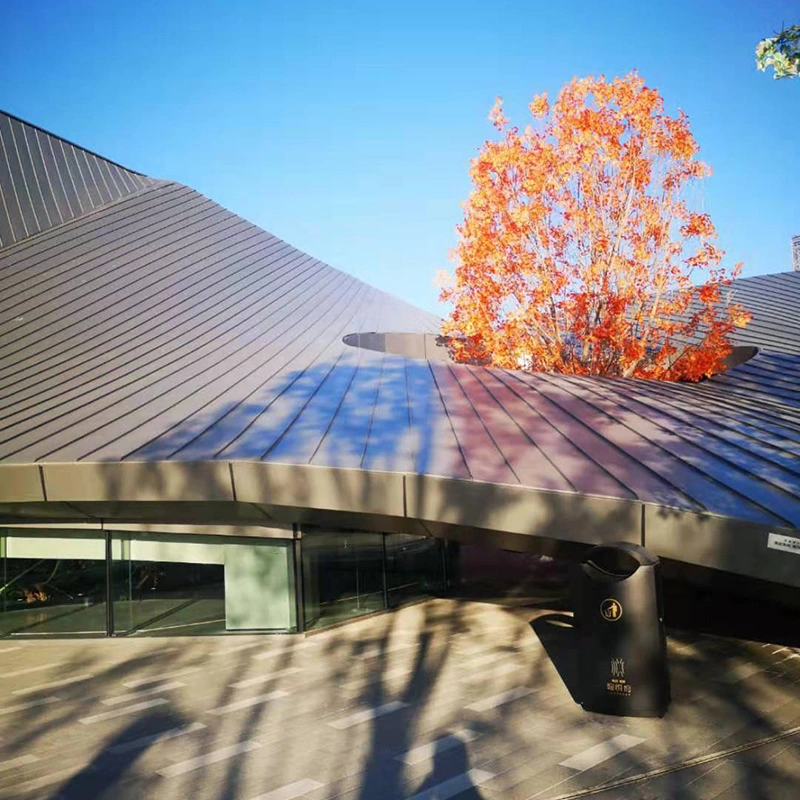

Feuille d'alliage Alu-Mg-Mn

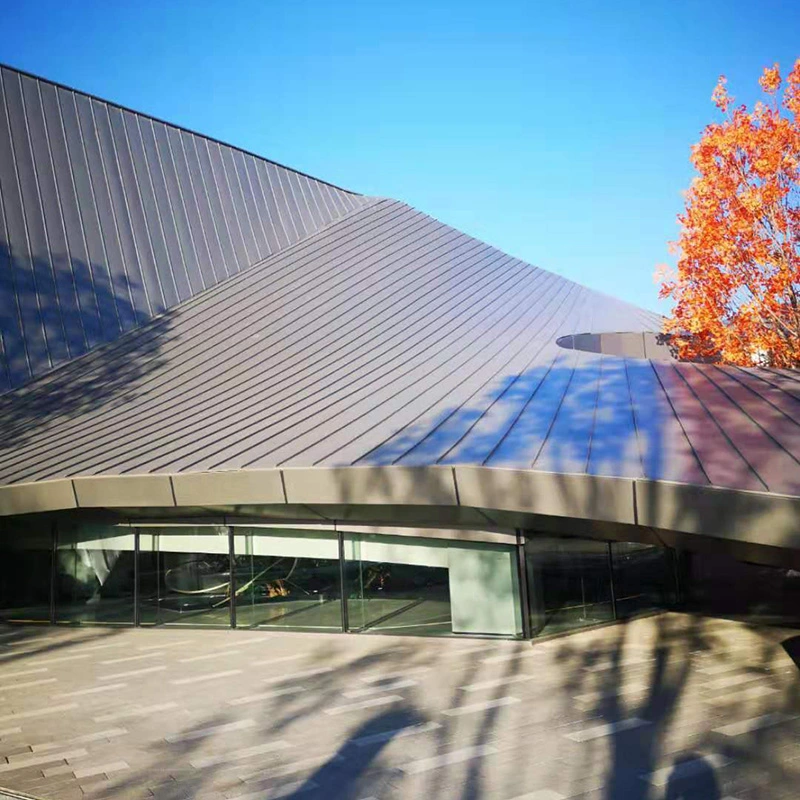

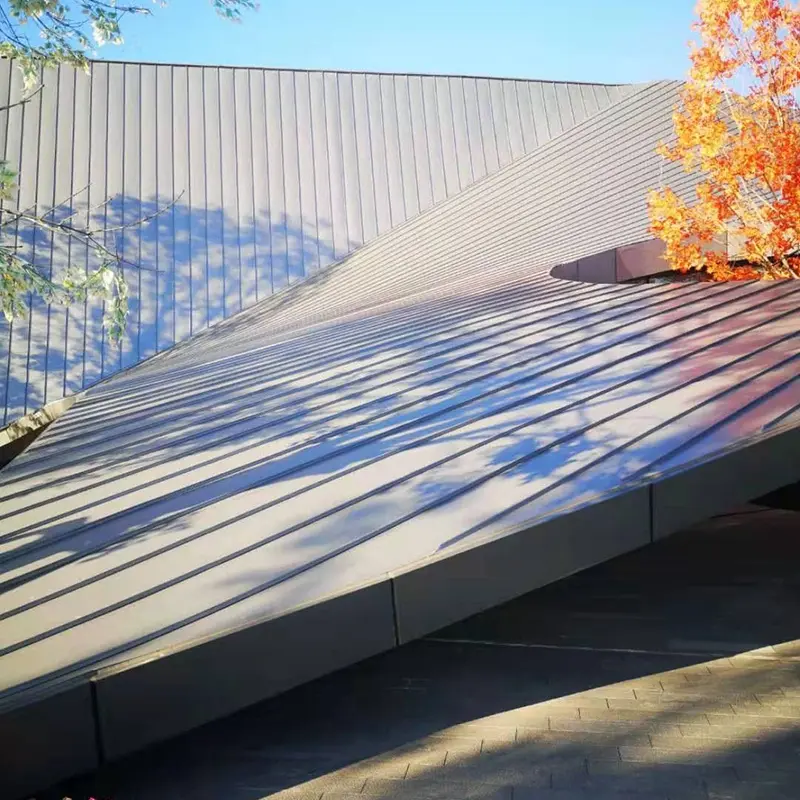

Les feuilles d'alliage Alu-Mg-Mn sont laminées à partir de bandes d'aluminium AA3004 pour être utilisées dans les systèmes de toit et de murs à joints debout. L'alliage contient du manganèse et du magnésium pour une solidité et une résistance à la corrosion améliorées, ce qui le rend adapté aux grands bâtiments publics où de longues portées et un faible entretien sont nécessaires. SENBO effectue la vérification des matériaux entrants sur la qualité de l'alliage, les propriétés de traction et l'épaisseur du revêtement avant le formage. L'équipe de production vérifie également la géométrie des nervures et la largeur des panneaux à intervalles réguliers pour maintenir les profils dans la tolérance spécifiée.

Composition et revêtement de l'alliage

AA3004 contient environ 1,0 % à 1,5 % de manganèse, 0,8 % à 1,3 % de magnésium et de petites quantités de silicium, de cuivre et de zinc. Cette formulation équilibre la formabilité et la résistance structurelle. La surface de la feuille d'alliage Alu-Mg-Mn est revêtue avant le profilage à l'aide d'un système fluorocarboné PVDF avec une teneur minimale en résine de 70 %. Le processus de revêtement est effectué sur une ligne continue et comprend le nettoyage, le traitement au chromate, l'apprêt et la couche de finition. Le revêtement fini offre une couleur uniforme et une résistance aux intempéries à long terme.

Données techniques

Preuves de performance des projets terminés

Gain de poids et avantages structurels

La densité de l'aluminium est de 2,73 g/cm³, tandis que celle de l'acier est de 7,85 g/cm³. Pour la même surface de panneaux, le toit en aluminium pèse environ un tiers du poids d'un toit en acier. Cette réduction de poids réduit la charge sur les pannes, les colonnes et les fondations. La résistance à la traction du AA3004 en trempe H36 atteint 240 à 285 MPa, ce qui est suffisant pour les profilés à joints debout et pour les panneaux longs qui doivent résister au soulèvement par le vent et aux mouvements thermiques. Plusieurs projets d'aéroports et de stades ont utilisé ce matériau spécifiquement pour réduire le tonnage de l'acier de construction.

Comportement à la corrosion à long terme

L'aluminium forme une fine couche d'oxyde dense lorsqu'il est exposé à l'air. Cette couche empêche une oxydation supplémentaire du métal de base. Des mesures indépendantes indiquent une perte d'épaisseur annuelle d'environ 0,5 micromètre dans des conditions atmosphériques normales. Un panneau de 0,7 mm conserverait encore environ 0,65 mm après 100 ans d'exposition. Le revêtement PVDF ajoute une barrière supplémentaire contre les polluants industriels et les brouillards salins. Ces deux mécanismes prennent en charge la durée de vie spécifiée de plus de 50 ans.

Mouvement thermique et conception des joints debout

Les toits métalliques se dilatent et se contractent avec les changements de température. Le système à joint debout utilise des clips en T coulissants qui permettent à chaque panneau de se déplacer le long de la pente tout en restant fixé aux pannes. Cela évite le flambage ou la fatigue des fixations. Des panneaux simples peuvent être produits dans des longueurs allant jusqu'à 120 mètres sans recouvrement d'extrémité, ce qui élimine les points de fuite potentiels et améliore l'étanchéité. À l'aéroport de Xiamen Xiang'an, les panneaux individuels ont atteint 101 mètres. Des profileuses à haute altitude ont produit les panneaux sur site à 48 mètres au-dessus du sol, ce qui a augmenté l'efficacité de l'installation de plus de 35 %.

Vérification du soulèvement par le vent

Le système de toiture de l'aéroport de Xiamen Xiang'an a subi des tests de soulèvement par le vent en laboratoire. Le programme de test a simulé des conditions de typhon sévères en utilisant une charge de pression statique et dynamique. Quatre cycles de validation ont confirmé que le système peut résister à des forces de vent équivalentes à celles d'un super typhon de catégorie 17. Les tests portaient sur les panneaux de toiture, les pannes, les gouttières et les fixations métalliques, et pas seulement sur le panneau seul.

Protection contre l'incendie et la foudre

Le système atteint un classement au feu de classe A1. La surface métallique peut résister aux étincelles et aux flammes sans contribuer à la propagation du feu. Pour la protection contre la foudre, des panneaux d'une épaisseur de 0,7 mm ou plus peuvent servir de bouches d'aération conformément à la norme GB 50057. Cela élimine le besoin de paratonnerres séparés qui nécessiteraient des pénétrations dans le toit. Le profil à joint debout lui-même fournit un chemin conducteur continu lorsqu’il est correctement connecté.

Caractéristiques du produit

• Faible poids structurel :Avec une densité de 2,73 g/cm³, les panneaux réduisent la charge morte sur les pannes, les colonnes et les fondations par rapport au bardage en acier de même couverture.
• Longue attente de service :La couche d'oxyde d'aluminium naturel et le revêtement PVDF garantissent ensemble une durée de vie supérieure à 50 ans, avec des garanties de revêtement généralement de 15 à 20 ans.
• Intégrité des coutures sans mastic :Le joint à joint debout est verrouillé mécaniquement, de sorte que l’imperméabilisation ne dépend pas d’un scellant qui peut vieillir, se fissurer ou nécessiter un remplacement.
• Hébergement des mouvements thermiques :Les clips en T coulissants permettent aux panneaux de se dilater et de se contracter le long de la pente du toit, empêchant ainsi l'accumulation de contraintes sur de longues distances.
• Large capacité de formage :L'alliage peut être façonné en panneaux droits, incurvés, effilés et en forme d'éventail, ce qui le rend adapté aux dômes, aux voûtes et aux surfaces de forme libre.
• Compatibilité feu et foudre :Le matériau est incombustible et les panneaux de 0,7 mm ou plus d'épaisseur peuvent servir de parafoudres, évitant ainsi des pénétrations supplémentaires dans le toit.

Applications typiques

• Revêtement de toiture et de mur pour les terminaux aéroportuaires et les gares ferroviaires à grande vitesse où les longues portées et un faible entretien sont des priorités.
• Les grands bâtiments publics, notamment les stades, les centres d'exposition et les théâtres, bénéficient d'une toiture légère et durable.
• Bâtiments situés dans des zones côtières ou industrielles où la résistance à la corrosion est une exigence clé.
• Projets de rénovation et de sur-toiture où la structure existante ne peut pas supporter de lourds panneaux d'acier.
• Formes de toit complexes nécessitant des panneaux incurvés ou coniques, tels que des dômes, des voûtes et des surfaces de forme libre.

Considérations relatives à la conception et à l'installation

• Choisissez le profil et l'épaisseur du panneau en fonction de la portée, de la charge de vent et de la pente du toit. Une pente minimale de 5 % est courante pour les systèmes à joints debout, mais des pentes plus faibles peuvent être acceptables avec une étanchéité supplémentaire.
• Spécifiez l’espacement des clips en T en fonction de la charge de soulèvement due au vent calculée. Un espacement plus rapproché est nécessaire près des bords et des coins du toit.
• Confirmez le rayon de courbure minimum pour les panneaux incurvés auprès du fabricant avant la fabrication.
• Utilisez des attaches et des clips fabriqués à partir de matériaux compatibles pour éviter la corrosion galvanique. Les clips en acier inoxydable ou en aluminium sont préférés.
• Rangez les panneaux sous abri et gardez-les au sec. Si un stockage extérieur est nécessaire, surélevez la pile et utilisez une housse respirante pour éviter la condensation.
• Pendant l'installation, vérifiez l'alignement du panneau et l'engagement des clips avant de raccorder. Utilisez les paramètres corrects de la machine à coudre pour le profil spécifique.

Questions courantes des équipes de projet

Comment le AA3004 se compare-t-il au AA3003 pour la toiture ?

AA3004 a une teneur en manganèse et en magnésium plus élevée que AA3003, ce qui lui confère une meilleure résistance et résistance à la corrosion. Pour les toits à joints debout, l’AA3004 est souvent préféré car il peut supporter des charges de vent plus élevées et des portées plus longues sans ajouter d’épaisseur.

Les panneaux Al-Mg-Mn peuvent-ils être utilisés aussi bien pour les murs que pour les toits ?

Oui, le même matériau et le même profil de joint debout peuvent être appliqués au revêtement mural. Les dimensions des profilés et la conception des clips peuvent différer, et les exigences en matière de charge de vent pour les murs doivent être vérifiées séparément.

Quelle est la pente minimale d’un toit à joints debout en Al-Mg-Mn ?

Une pente de 5 % est typique pour les détails standard. Des pentes plus faibles jusqu'à environ 1,5 degrés peuvent être possibles avec des panneaux continus et une étanchéité soignée, mais l'ingénieur du projet doit vérifier la conception en fonction du climat spécifique et de l'intensité des précipitations.

Un pare-vapeur est-il toujours requis sous le panneau métallique ?

Une couche pare-vapeur est normalement incluse sur le côté chaud de l’isolant pour empêcher la condensation dans la structure du toit. Les couches exactes dépendent de l’utilisation du bâtiment et du climat. Le concepteur du système de toiture doit spécifier l’assemblage complet.

Contrôle qualité et documentation

Les certificats de matériaux doivent confirmer la qualité de l'alliage, l'état, les propriétés mécaniques et le type de revêtement. Contrôles dimensionnels pendant la production de la largeur, de la hauteur et de la longueur des panneaux de recouvrement. Pour les grands projets, des échantillons peuvent être testés pour vérifier l’épaisseur et l’adhérence du revêtement. La réception sur place doit vérifier le nombre de panneaux, le profil et l'état de la surface avant de commencer l'installation.

Facteurs de sélection

• Évaluez la catégorie de corrosion du site pour décider si un revêtement PVDF standard est suffisant ou si une protection supplémentaire est nécessaire.
• Pour les formes de toit courbes ou complexes, impliquez le fournisseur de panneaux dès le début pour examiner la formabilité et la séquence d'installation.
• Vérifiez la charge de vent de conception et confirmez que l'espacement des clips et la sélection des fixations répondent aux charges calculées.
• Consultez le plan d’accès pour la maintenance. Même si la surface revêtue nécessite peu d’entretien, les solins et les pénétrations nécessitent néanmoins une inspection périodique.
• Tenez compte de la plage de mouvement thermique du toit et confirmez que le système à joints debout peut s'adapter à la dilatation et à la contraction attendues.
