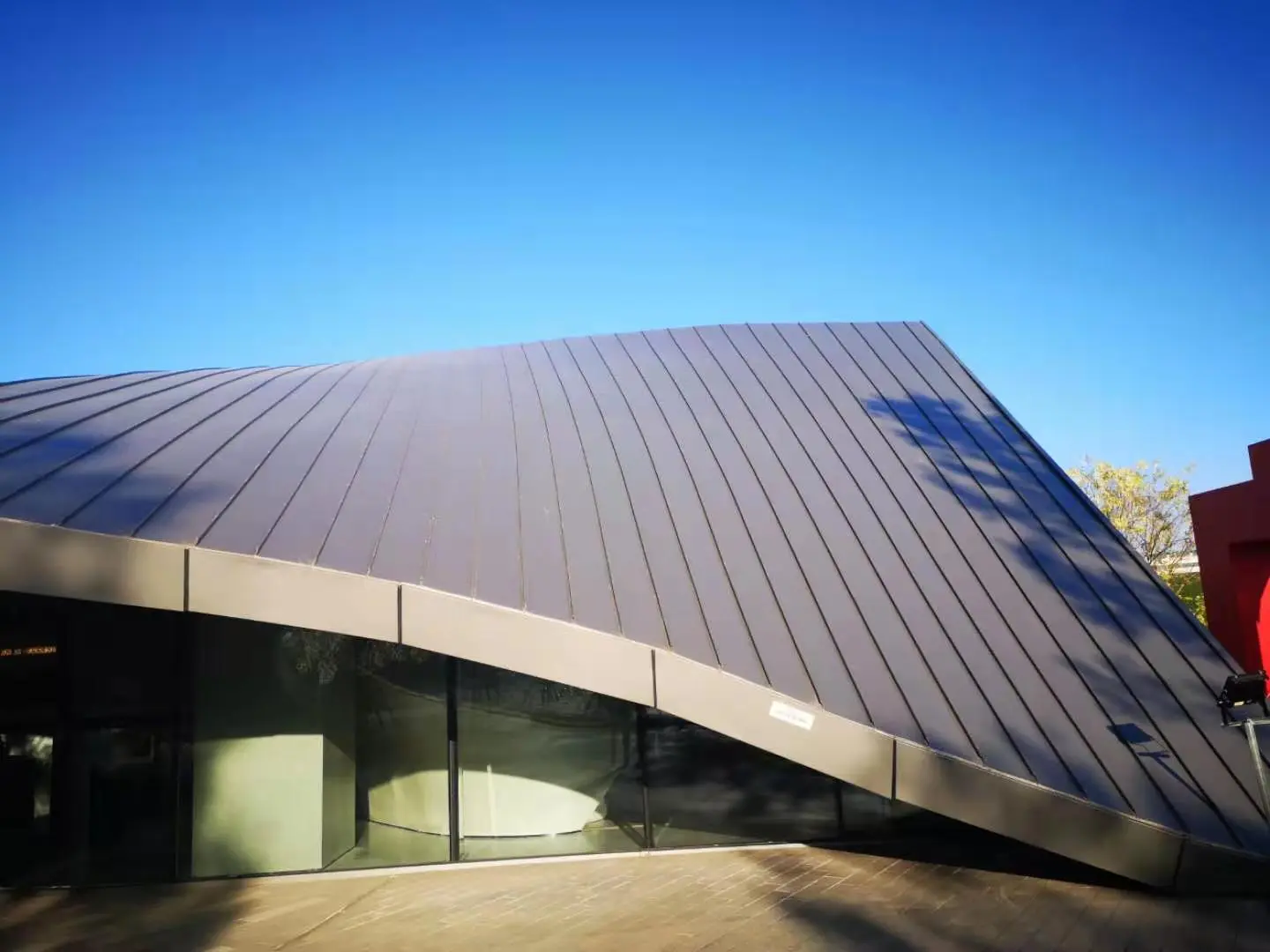

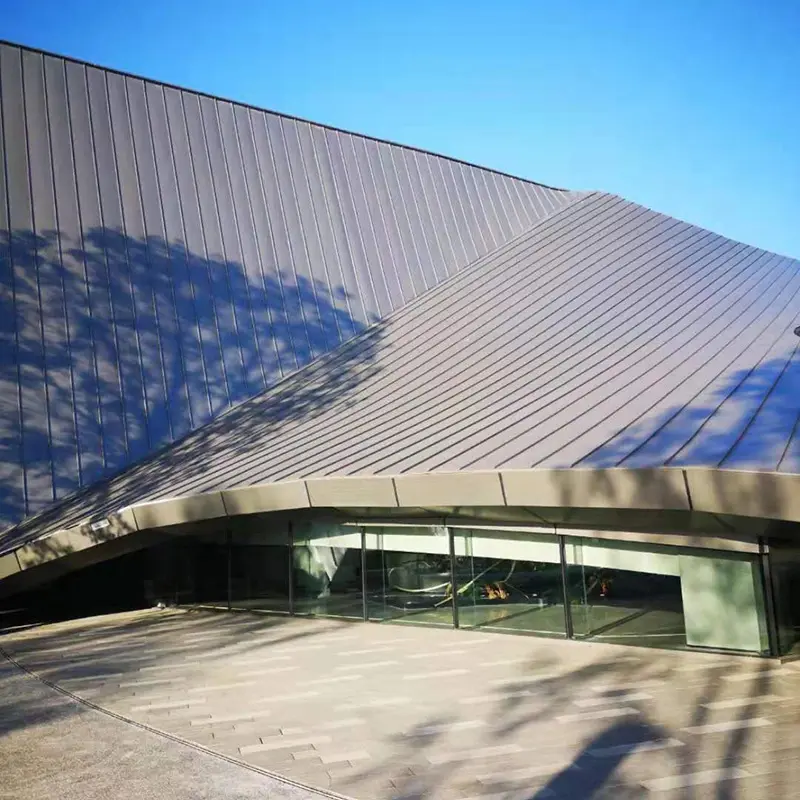

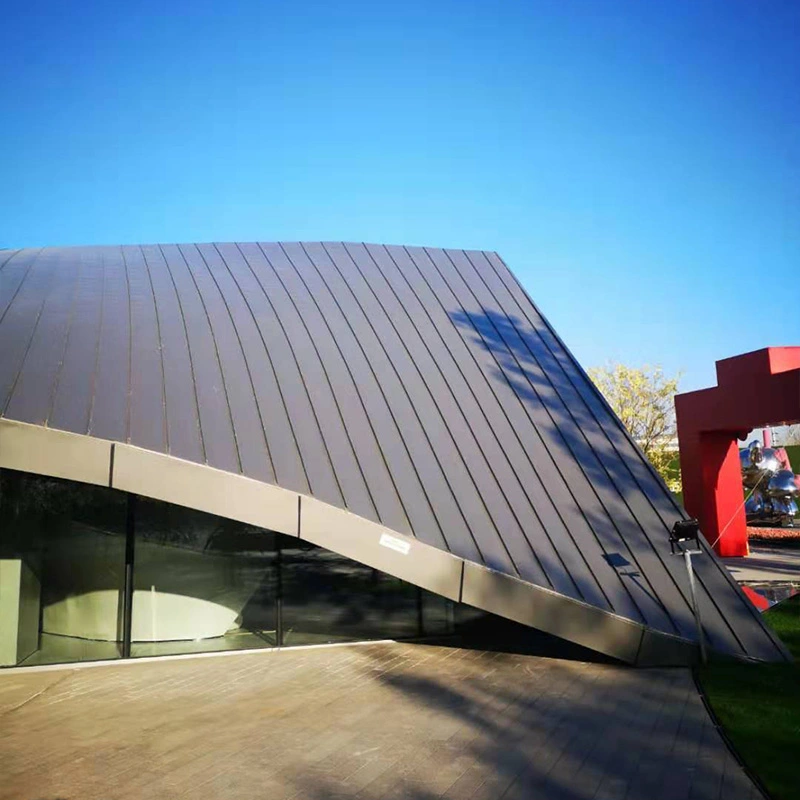

Les panneaux décoratifs de toiture métallique forment la couche visuelle externe d’un système de toiture métallique, installés séparément de la couche d’étanchéité. L'imperméabilisation est assurée par le panneau de toit structurel situé en dessous, tandis que le panneau décoratif exprime la forme architecturale et offre des avantages secondaires tels que l'ombrage, l'amélioration acoustique et la protection de la membrane d'étanchéité. SENBO fournit à ces panneaux des certificats de matériaux et des dossiers d'inspection dimensionnelle, et l'équipe du projet fournit une assistance technique pour la disposition des panneaux et le séquençage de l'installation.
Le choix du matériau des panneaux décoratifs dépend de la forme, du poids et de la résistance aux intempéries requis. Les options suivantes sont couramment utilisées :
Pour les panneaux architecturaux en aluminium, un revêtement PVDF fluorocarboné est recommandé. La teneur en résine doit être d'au moins 70 % et l'épaisseur du revêtement doit être conforme à la norme YS/T 429.2. Le PVDF offre une forte résistance à la lumière ultraviolette et maintient la stabilité des couleurs pendant plus de 20 ans avec un minimum de décoloration ou de farinage.
La couche décorative est généralement installée au-dessus de l’imperméabilisation pour créer une toiture métallique à double couche. Dans le toit du hall d'entrée du New China International Exhibition Center Phase II, l'assemblage de bas en haut était composé de : une tôle profilée Al-Zn de 0,8 mm avec des joints debout comme couche imperméable, une membrane imperméable, une isolation thermique, un système de cadre décoratif et la surface du panneau décoratif. Cette séparation maintient l'étanchéité indépendante de la couche esthétique.
| Article | Valeur | Référence ou remarque |
|---|---|---|
| Norme applicable | JGJ255-2012 | Spécification technique des toitures éclairées et des toitures métalliques |
| Référence de conception | 25CJ113-2 | Détails architecturaux pour panneaux métalliques (II) |
| Résistance à la traction Al-Mg-Mn | 240 à 285 MPa | Qualité AA3004 |
| Limite d'élasticité Al-Mg-Mn | ≥190 MPa | Qualité AA3004 |
| Épaisseur du panneau | Aluminium massif : 2,0 à 3,0 mm ; tôle profilée : 0,6–1,2 mm | Dépend du type et de la conception |
| Noyau en nid d'abeille | Côté cellule ≤9,53 mm ; paroi ≥0,07 mm | Env. hexagonal régulier |
| Revêtement | PVDF (recommandé) ou polyester | Teneur en résine PVDF ≥70 % |
| Plage de température de revêtement | -40°C à 150°C | Fluorocarbone PVDF |
| Résistance à la corrosion | Acier galvanisé 4 à 6 fois | Revêtement Al-Zn haute performance |
| Méthodes d'installation | Couture debout, accrochable, assemblage unifié | Dépend du type de panneau |
L'agrandissement du terminal 5 d'un grand aéroport international a nécessité 267 000 m² de toiture métallique autour du terminal principal, des halls et des passerelles d'embarquement. Les panneaux décoratifs étaient des tôles d'acier profilées à haute résistance de 0,8 mm d'épaisseur avec un revêtement Al-Zn à haute teneur offrant une résistance à la corrosion quatre à six fois supérieure à celle de l'acier galvanisé standard. La surface PVDF est restée stable entre -40°C et 150°C, offrant une protection UV à long terme. Le projet a reçu le Gold Award pour l’ingénierie des systèmes de boîtiers métalliques lors des Architectural Waterproofing Industry Science and Technology Awards 2024.
La phase II du nouveau centre d'exposition international de Chine à Pékin couvre environ 280 000 m² de toiture métallique. Le toit du hall d'enregistrement utilisait des panneaux d'aluminium de 3 mm d'épaisseur avec revêtement PVDF comme couche décorative, soutenus par une charpente en tubes carrés en alliage d'aluminium. Sous la couche décorative, la toiture comprenait une couche imperméable en acier profilé Al-Zn de 0,8 mm à joints debout, deux couches d'isolation en laine de roche totalisant 140 mm à une densité de 160 kg/m³, une membrane TPO et une couche insonorisante en acier profilé perforé. Les panneaux décoratifs ont été installés indépendamment de l'étanchéité, obtenant ainsi l'effet visuel souhaité sans compromettre l'étanchéité.
Le centre d'exposition international de Xuzhou Huaihai a utilisé un système de panneaux décoratifs avec des élévations en gradins et des niveaux qui se croisent. La corniche supérieure utilisait un placage en aluminium de 3 mm d'épaisseur et la corniche inférieure utilisait des panneaux composites en aluminium de 4 mm d'épaisseur. L'équipe du projet a utilisé Rhino et Grasshopper pour la modélisation paramétrique afin d'analyser la courbure et d'optimiser les panneaux comportant quatre sommets non coplanaires en formes plates. Le toit décoratif a été assemblé avec une installation modulaire et l'enveloppe complète du bâtiment a passé la validation technique en termes de durabilité, d'imperméabilisation, de performance thermique et d'intégrité structurelle.
Le site principal du site permanent du Forum Zhongguancun a utilisé un système de panneaux en nid d'abeilles en aluminium à double courbure irrégulière pour 6 000 m² de surface de toit. Plus de 1 000 spécifications de panneaux uniques ont été disposées en configurations en couches. La structure de support utilisait un cadre rayonnant en forme d'éventail avec des supports réglables multidirectionnels permettant une rotation dans le plan de ± 15° et un réglage angulaire entre 75° et 105°. Deux à trois panneaux en nid d'abeille ont été assemblés sur une seule unité de charpente en usine, puis installés sur site sous forme de modules complets. Cette approche préfabriquée a réduit le calendrier de construction de près d'un tiers par rapport aux méthodes traditionnelles.
La couche d’étanchéité est une feuille ou une membrane métallique continue qui empêche l’entrée d’eau. Le panneau décoratif se trouve au-dessus et n'a pas besoin d'être étanche. Cette séparation signifie que la couche décorative peut être perforée, courbée ou panneautée sans affecter la résistance du toit aux intempéries.
Les tôles profilées en alliage Al-Mg-Mn peuvent être laminées en formes courbes et sont souvent utilisées pour les toits lisses à courbure unique. Pour les surfaces à double courbure ou de forme libre, les panneaux en nid d'abeille en aluminium sont plus adaptés car ils peuvent être fabriqués dans des formes complexes et non planes tout en conservant leur planéité.
Tous les panneaux pour la même surface doivent provenir du même lot de bobines lorsque cela est possible. Si plusieurs lots sont inévitables, la différence de couleur doit être contrôlée à une valeur ΔE spécifiée. Les revêtements PVDF issus du même système de peinture ont tendance à avoir une couleur et une brillance constantes.
Oui, des panneaux métalliques décoratifs peuvent être ajoutés sur un toit existant pour modifier l’apparence ou améliorer les performances thermiques, à condition que la structure existante puisse supporter le poids supplémentaire. Une évaluation structurelle est requise avant de procéder.
Les fournisseurs doivent fournir des certificats de matériaux pour le substrat en alliage d'aluminium ou en acier, des rapports sur l'épaisseur du revêtement et des dossiers d'inspection dimensionnelle. Pour les géométries complexes, les dessins de fabrication et les calendriers de panneaux doivent être examinés avant la production. Les contrôles de réception sur site doivent confirmer les dimensions des panneaux, la finition de surface et l'absence de dommages dus au transport.
