Panneaux métalliques aluminium-magnésium-manganèse

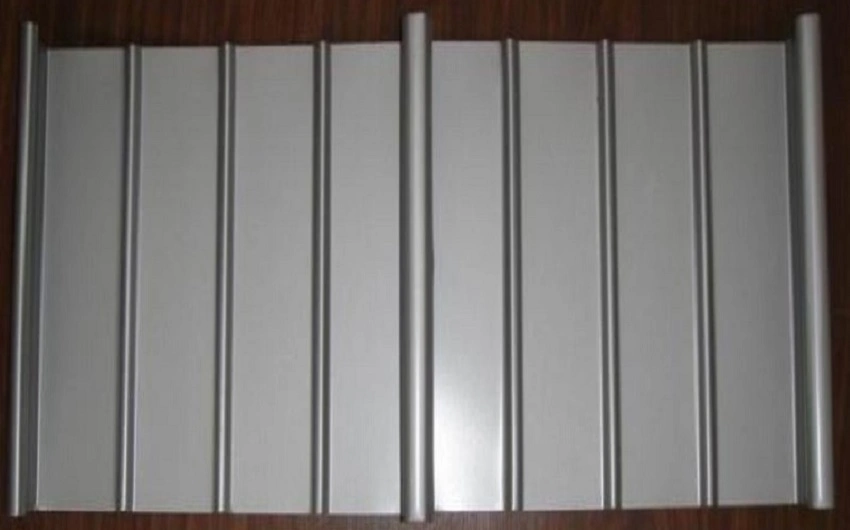

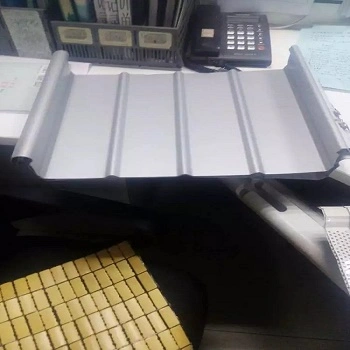

Panneaux métalliques aluminium-magnésium-manganèse pour toiture architecturale et revêtement mural, formés en rouleau à partir d'un alliage aluminium-magnésium-manganèse série AA3004. L'alliage contient environ 1,0 % à 1,5 % de manganèse, 0,8 % à 1,3 % de magnésium, de petites quantités de silicium et de cuivre et le reste de l'aluminium. Cette composition offre une combinaison utile de faible poids, de résistance adéquate et de résistance à la corrosion, et elle est compatible avec les équipements de sertissage et de profilage standard. SENBO fournit à ces panneaux des contrôles entrants sur la qualité de l'alliage, l'épaisseur de la tôle et la qualité du revêtement, et les lignes de formage sont surveillées pour la précision du profil.

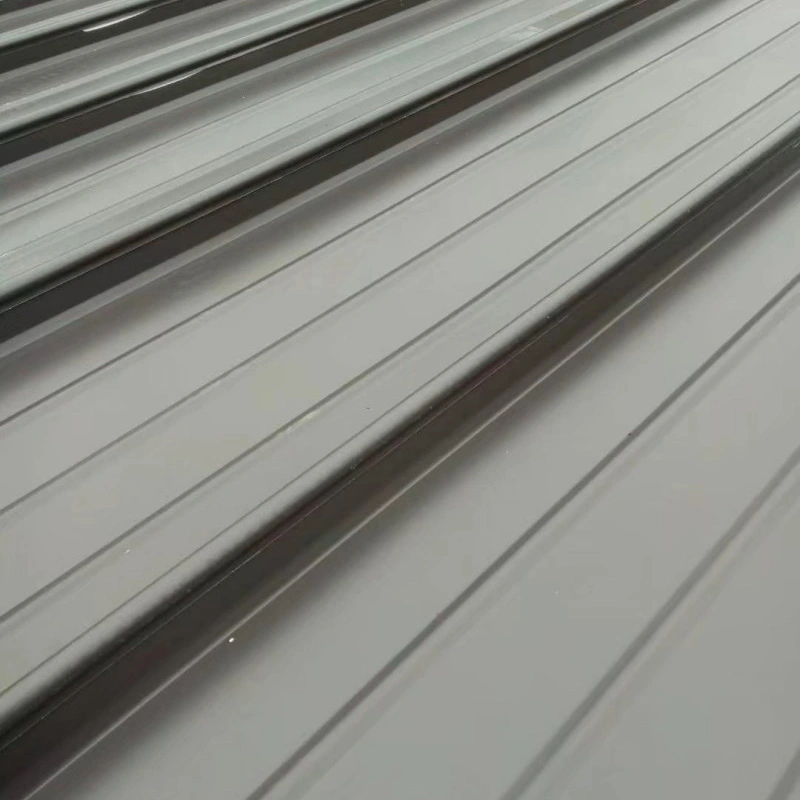

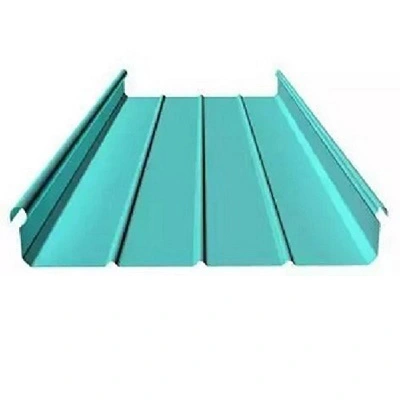

Les panneaux sont largement spécifiés pour les grands bâtiments publics tels que les terminaux d'aéroport, les gares ferroviaires à grande vitesse, les stades sportifs et les centres d'exposition. La surface reçoit un revêtement pré-roulé, généralement du PVDF avec une teneur en résine fluorocarbonée supérieure à 70 %, qui assure l'uniformité des couleurs et la résistance aux intempéries. Le système de toiture est basé sur un profilé à joint debout avec des clips en T coulissants. Les clips maintiennent les panneaux en toute sécurité tout en permettant le mouvement thermique, et le verrouillage des coutures crée un joint étanche sans recourir à du scellant.

Spécifications techniques

Données de performance et validation technique

1. Poids et efficacité structurelle

L'aluminium a une densité de 2,73 g/cm³, soit environ un tiers de celle de l'acier. L'alliage AA3004 utilisé ici présente une résistance à la traction de 240 MPa à 285 MPa et une limite d'élasticité d'au moins 190 MPa. Ces valeurs permettent au système de toiture d'être plus léger qu'un toit en acier comparable, ce qui réduit la charge sur la structure porteuse. Dans les bâtiments de longue portée et les travaux de rénovation, le gain de poids peut atteindre environ 30 %.

2. Résistance à la corrosion et durée de vie

Lorsqu'elle est exposée à l'air, la surface du panneau forme une couche dense d'oxyde d'aluminium qui ralentit la corrosion. L'alliage lui-même résiste aux attaques de nombreux acides et alcalis, et le revêtement PVDF ajoute une autre barrière protectrice. Ces propriétés soutiennent une durée de vie nominale supérieure à 50 ans pour le métal de base. Le système de revêtement bénéficie généralement d’une garantie de 15 à 20 ans.

3. Système à joint debout et étanchéité

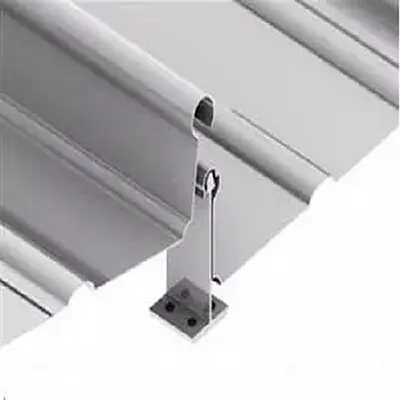

Le profil à joint debout utilise des clips en T qui glissent le long de la pente du toit pour s'adapter au mouvement thermique. Les panneaux sont préfabriqués et assemblés sur place, ce qui réduit le temps de construction de plus de 30 % et maintient la tolérance d'installation à moins de 3 mm. À la gare sud de Fuping sur la voie ferrée Xi'an-Yan'an, le toit de 4 000 m² utilisait un système de verrouillage mécanique non pénétrant. Le résultat était une surface étanche avec une bonne résistance au vent et la capacité de suivre des formes complexes. Gaoling Station, avec une superficie de toit de 4 585 m², a utilisé une structure composite comprenant le panneau à joints debout, une couche d'étanchéité, une isolation, un pare-vapeur, une couche acoustique et une feuille de base profilée enduite d'Al-Zn.

4. Comportement du feu et de la foudre

Le système de toiture atteint un classement au feu de classe A1. Avec un point de fusion de 660°C, l'aluminium a tendance à brûler localement lors d'un incendie plutôt que de propager la flamme sur la surface, ce qui peut faciliter la lutte contre l'incendie. Pour la protection contre la foudre, les panneaux d'une épaisseur d'au moins 0,7 mm peuvent fonctionner directement comme dispositifs de terminaison d'air selon GB 50057. Cela élimine le besoin de pénétrations de toit séparées pour les paratonnerres.

5. Formabilité et flexibilité de conception

L'alliage peut être transformé en panneaux droits, incurvés convexes, incurvés concaves et en forme d'éventail. Cela prend en charge les géométries de toit à simple pente, à double pente, à simple courbure et à double courbure. La ductilité du matériau est également utile lors des opérations de sertissage sur site.

Caractéristiques du produit

• Faible poids :D'une densité d'un tiers de celle de l'acier, les panneaux réduisent la charge morte et simplifient la manipulation.
• Longue durée de vie :La combinaison alliage et revêtement est conçue pour plus de 50 ans de service dans des conditions normales.
• Étanchéité structurelle :Le joint à joint debout ne dépend pas du mastic, ce qui réduit l’entretien et le risque de fuite.
• Hébergement des mouvements thermiques :Les clips en T coulissants permettent l'expansion et la contraction sans stresser les panneaux.
• Flexibilité de formage :Des panneaux incurvés et coniques peuvent être produits pour les toits architecturaux.
• Recyclabilité :L'aluminium est entièrement recyclable en fin de vie.

Applications typiques

• Systèmes de toiture et de murs pour terminaux aéroportuaires et gares ferroviaires à grande vitesse.
• Toitures à grande portée pour stades, parcs d'exposition et théâtres.
• Bâtiments en environnements marins ou industriels où la résistance à la corrosion est critique.
• Réfection de toiture et rénovation de bâtiments existants.

Notes d'installation et de manipulation

• Rangez les panneaux sous abri et gardez-les au sec. Si un stockage extérieur est nécessaire, surélevez la pile et utilisez une housse respirante.
• Utilisez des élingues souples et des barres d'écartement pour le levage afin d'éviter de bosseler ou de rayer la surface.
• Découpez les panneaux avec des outils adaptés à l'aluminium. Nettoyer les bords coupés et éliminer les copeaux avant l'installation.
• Suivez l'espacement des clips en T indiqué sur les dessins du projet. Les clips doivent être fixés aux pannes avec les attaches spécifiées.
• Couture des panneaux uniquement après avoir vérifié l’alignement et l’engagement des clips. Utilisez la machine à coudre adaptée au profil du panneau.
• Évitez tout contact avec l'acier nu ou le cuivre en présence d'humidité pour éviter la corrosion galvanique.

Contrôle qualité et documentation

Les certificats de matériaux doivent confirmer la qualité de l'alliage, les propriétés mécaniques et le type de revêtement. Contrôles dimensionnels pendant la production de la largeur, de la hauteur et de la longueur des panneaux de recouvrement. Pour les grands projets, des échantillons peuvent être testés pour vérifier l’épaisseur et l’adhérence du revêtement. La réception sur place doit vérifier le nombre de panneaux, le profil et l'état de la surface avant l'installation.

Considérations de sélection

• Confirmez la pente du toit et la conception du drainage avant de sélectionner le profil du panneau et le type de joint.
• Évaluez la catégorie de corrosion du site pour décider si un revêtement PVDF standard ou une spécification plus lourde est nécessaire.
• Pour les formes de toit courbes ou complexes, impliquez le fournisseur de panneaux dès le début pour examiner la formabilité et la séquence d'installation.
• Vérifiez la conception du soulèvement par le vent et confirmez que l'espacement des clips en T et les fixations répondent aux charges calculées.
• Consultez le plan d’accès pour la maintenance. Bien que le système à joints debout nécessite peu d’entretien, une inspection périodique des solins et des pénétrations est néanmoins recommandée.

Foire aux questions

Quelle est la principale différence entre l’AA3004 et les autres alliages d’aluminium utilisés pour la toiture ?

L'AA3004 contient plus de manganèse et de magnésium que les alliages commerciaux courants tels que le 3003. Cela offre une meilleure résistance et une meilleure résistance à la corrosion tout en restant suffisamment formable pour les profils à joints debout. Il est largement utilisé en toiture en raison de cet équilibre.

Les panneaux Al-Mg-Mn peuvent-ils être utilisés aussi bien pour les murs que pour les toits ?

Oui, le même matériau et le même système de joints debout peuvent être appliqués au revêtement mural. Les dimensions des profilés peuvent différer et les exigences en matière de charge de vent pour les murs doivent être vérifiées séparément.

Comment sont produits les panneaux cintrés ?

Les panneaux incurvés sont formés par profilage ou par freinage par presse jusqu'au rayon requis. Les panneaux coniques sont fabriqués en coupant la feuille à une largeur variable avant le formage. Les limites de formage dépendent du profil du panneau et de la trempe du matériau. Le fournisseur doit donc confirmer la faisabilité dès le début de la conception.

Un pare-vapeur est-il toujours requis sous une toiture Al-Mg-Mn ?

Une couche pare-vapeur est normalement incluse dans la structure du toit pour empêcher l'air humide d'atteindre l'isolant et de provoquer de la condensation. Les couches spécifiques dépendent de l'utilisation du bâtiment et du climat. Le concepteur du système de toiture doit spécifier la configuration appropriée.
